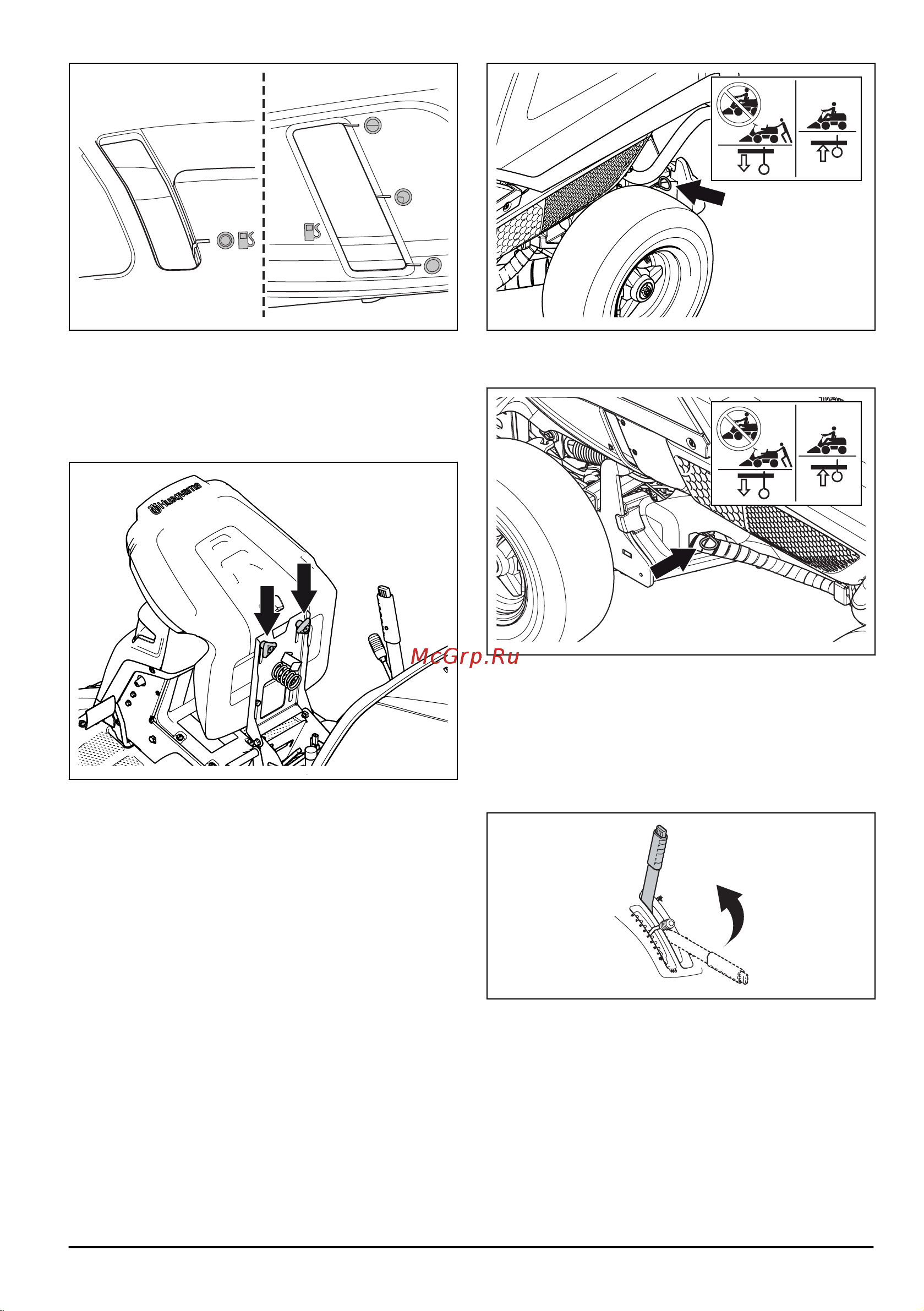

За регулиране на седалката
Седалката може да се накланя напред. Седалката
може също да се регулира надлъжно. Разхлабете
ръчките под седалката и придвижете седалката
напред или назад.
За включване и изключване на
задвижващата система
За да се премести машината при изключен двигател,
задвижващата система трябва да бъде изключена.
Издърпайте докрай навън лоста на задвижващата
система, за да изключите задвижването на оста.
Натиснете докрай навътре лоста на задвижващата
система, за да включите задвижването на оста. Не
използвайте средни положения.
Лостът на задвижващата система при модел RC
318T се намира зад лявото задно колело. Модел RC
320Ts AWD има по един лост за задвижващата
система за предната и задна ос. Лостът на
задвижващата система за задната ос се намира зад
лявото задно колело.
Лостът на задвижващата система за предната ос при
RC 320Ts AWD се намира зад лявото предно колело.
За повдигане и спускане на
платформата за рязане
За да повдигнете платформата за рязане в
транспортно положение, издърпайте назад лоста за
повдигане. Ако двигателят е включен, ножовете
спират да се въртят автоматично.
За да спуснете платформата за рязане, натиснете
фиксиращия бутон и преместете напред повдигащия
лост. Ако двигателят работи, ножовете започват да
се въртят автоматично.
63 - 007 - 20.06.2017
53
