Husqvarna RC318T [114/148] Baterie
![Husqvarna RC318T [114/148] Baterie](/views2/2000391/page114/bg72.png)

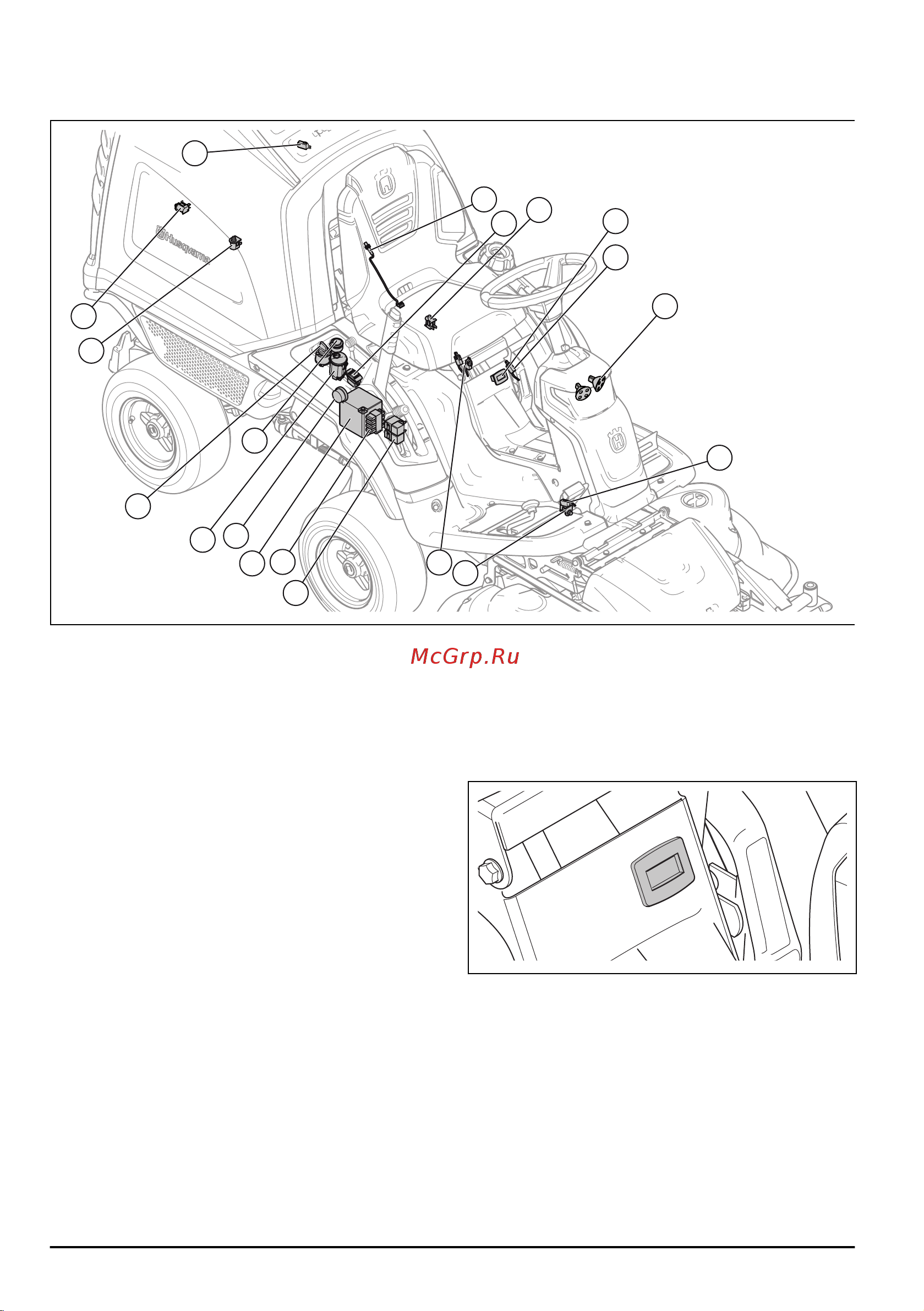

Prezentare generală a sistemului electric
17
19
18
1
16
15
14
13
3
2
12
11
10
4
5
6
8
9
7
1. Senzor de rotație a melcului
2. Comutator de înclinare a colectorului
3. Întrerupător de siguranță al scaunului
4. Contor orar
5. Comutatorul pârghiei pentru poziția de service a
melcului
6. Faruri
7. Microîntrerupător, frâna de parcare
8. Senzor pentru poziția de lucru a capului tăietor
9. Întrerupător de siguranță pentru pârghia de ridicare
10. Releu
11. Siguranțe
12. Baterie
13. Avertizor sonor
14. Comutator de control al melcului cu LED-uri
indicatoare
15. Priză electrică (12 V)
16. Comutator de contact
17. Senzorul de poziție a colectorului
18. Comutator pentru trapa colectorului
19. Senzor de umplere a colectorului
Întrerupător de siguranță al scaunului
Întrerupătorul de siguranță al scaunului întrerupe
circuitul de siguranță atunci când operatorul se ridică de
pe scaun. Motorul și transmisia cuțitelor se opresc dacă
cuțitele sunt cuplate sau frâna de parcare nu este
cuplată. Consultați și
Circuitul de siguran
ț
ă la pagina
120
.
Contor orar
Contorul orar indică orele de funcționare a motorului.
Timpul scurs cu contactul pornit și motorul oprit nu este
contorizat. Ultima cifră indică zecimile de oră (6 minute).
Baterie
Bateria este un acumulator cu litiu-fier-fosfat, LiFePO
4
.
Dacă tensiunea bateriei este prea scăzută, aceasta intră
în modul de protecție și nu reacționează la pornirea
contactului. Atunci când bateria se află în modul de
protecție sau dacă nu are suficientă energie pentru
pornirea motorului, aceasta trebuie încărcată. Consultaţi
Pentru a încărca bateria la pagina 135
.
114 63 - 007 - 20.06.2017
