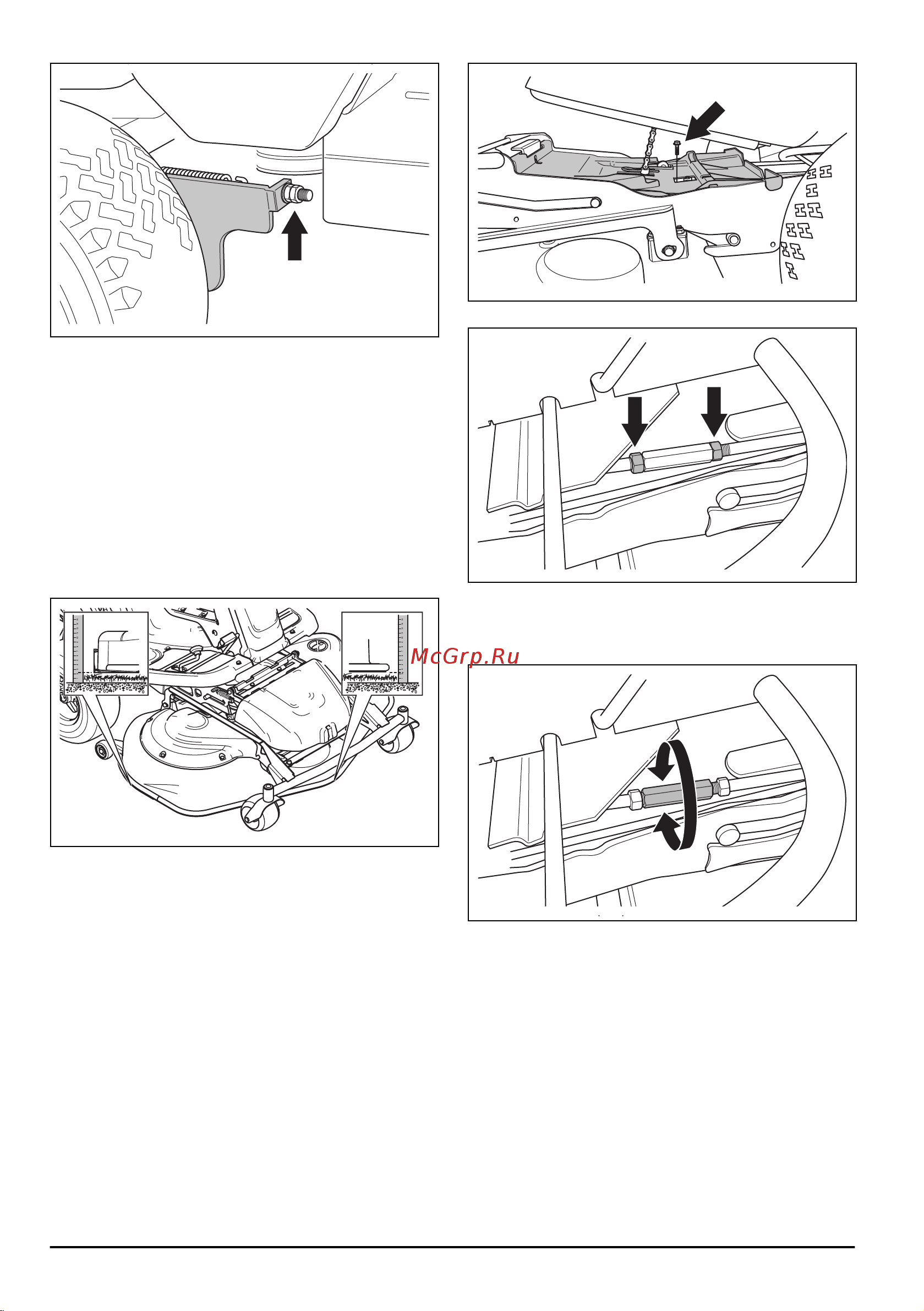

За проверка на паралелизма на
платформата за рязане
1. Уверете се, че налягането на гумите е 150 kPa
(1,5 bar/21,8 PSI).
2. Паркирайте машината на равна повърхност.
3. Спуснете платформата за рязане в положение на
косене.
4. Измерете разстоянието между земята и предните
и задните ръбове на платформата за рязане и се
уверете, че задният ръб е с 4 – 6 mm (1/5") по-
висок от предния ръб.
За регулиране на паралелизма на
платформата за рязане
1. Махнете предния капак и десния калник.
2. Демонтирайте винтовете, които закрепват
предпазителя на ремъка, и повдигнете
последния.
3. Разхлабете гайките на пръта за повдигане.
4. Въртете пръта за повдигане, за да удължите или
скъсите опората. Удължете опората за повдигане
на задния ръб на капака. Скъсете я, за да
спуснете задния ръб на капака.
5. Когато завършите регулирането, затегнете
гайките на пръта за повдигане.
6. Поставете предпазителя на ремъка и затегнете
винтовете.
7. Закрепете десния калник и предния капак.
За проверка на ножовете
Установете платформата за рязане в положение за
сервизно обслужване. Погледнете ножовете, за да
видите дали не са повредени и не е необходимо да
бъдат заточени. Затегнете придържащите болтове
на ножовете с въртящ момент на затягане 60 Nm по
посоката на стрелките на илюстрацията.
66
63 - 007 - 20.06.2017
