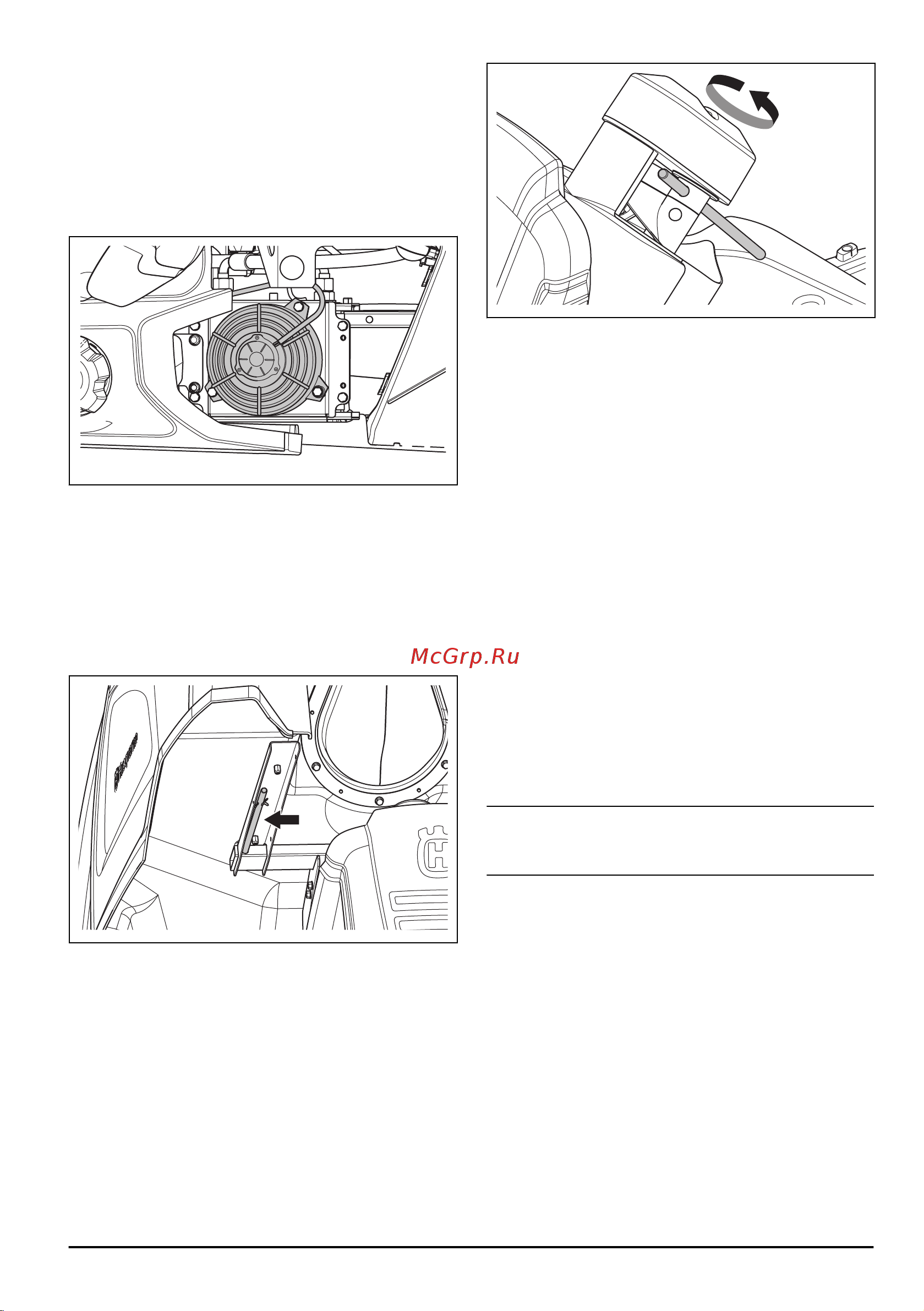

Очистка охладителя
гидравлического масла
Только для модели RC 320Ts AWD.
Убедитесь, что вентилятор охладителя
гидравлического масла не засорен, а поверхности
вокруг охладителя чистые. Удалите траву и грязь
щеткой.
Удаление засора в шнеке
Если символ на кнопке шнека горит красным цветом
и изделие подает непрерывный звуковой сигнал,
шнек засорен. Необходимо вручную устранить засор.
1. Наклоните приемник травы.
2. Снимите инструмент для технического
обслуживания шнека в нижней части приемника
травы.
3. Вставьте инструмент для технического
обслуживания шнека в отверстие в верхней части
шнека.
4. Удерживая инструмент для технического
обслуживания шнека, поверните шнек против
часовой стрелки на 5 полных оборотов. Причина
засора будет направлена вниз и выйдет из
шнека.
5. Извлеките инструмент для технического
обслуживания шнека и верните его в держатель в
нижней части приемника травы.
6. Опустите приемник травы в рабочее положение и
запустите двигатель.
7. Если символ на кнопке шнека горит красным
цветом и изделие подает звуковой сигнал при
запуске двигателя, остановите двигатель.
8. Установите режущую деку в сервисное
положение и вручную устраните засор через
входное отверстие шнека.
9. Установите режущую деку в рабочее положение
и запустите двигатель.
10. Если символ на кнопке шнека горит красным
цветом и изделие подает звуковой сигнал при
запуске двигателя, остановите двигатель.
11. Обратитесь в авторизованный сервисный центр
за помощью.
Примечание: После устранения засора изделие
начинает работать в режиме без сбора травы, и вам
необходимо снова выбрать режим сбора травы.
Снятие кожухов
Кожух двигателя
Наклоните приемник травы, чтобы получить доступ к
кожуху двигателя; отверните 3 винта и снимите
кожух.
63 - 007 - 20.06.2017
23
