Husqvarna RC318T [15/148] Снятие режущей деки
![Husqvarna RC318T [15/148] Снятие режущей деки](/views2/2000391/page15/bgf.png)
11. Установите пружину в держатель (3).
12. Установите рычаг подъема режущей деки в
заблокированное положение. Режущая дека
поднимется.
13. Потяните рычаг регулировки сервисного
положения шнека в верхнее положение.
14. Закрепите передний кожух.

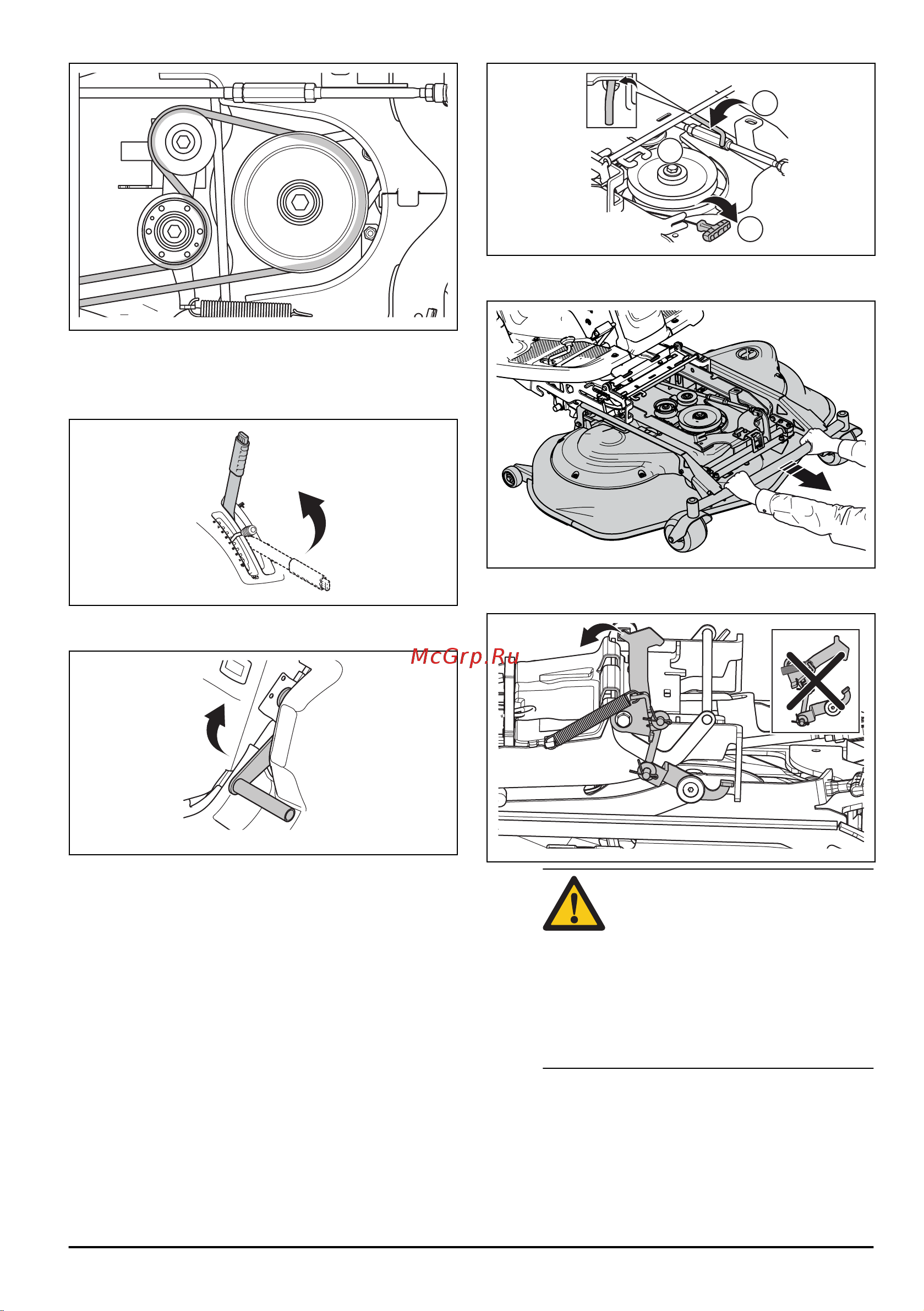

Снятие режущей деки
1. Выполните пункты 1-6 из раздела
Крепление
режущей деки на стр. 14
.
2. Потяните ручку пружины вправо от держателя
пружины, чтобы ослабить натяжение на
натяжном шкиве приводного ремня. (1)
3. Удерживая ручку пружины левой рукой, снимите
приводной ремень правой рукой.
4. Потяните приводной ремень назад под изделием.
Не устанавливайте его в держатель ремня (2).
5. Установите ручку пружины в держатель во
избежание падения пружины.
6. Поднимите опору регулировки высоты стрижки и
установите ее в держатель (3).
1
3
2
7. Удерживайте передний край режущей деки
обеими руками и потяните его вперед до упора.
8. Поднимите сервисный фиксатор в вертикальное
положение.
ПРЕДУПРЕЖДЕНИЕ: Если не
соблюдать осторожность при
задействовании фиксатора,
можно повредить пальцы.
Установите сервисный фиксатор
до упора в вертикальное
положение и удерживайте
передний край режущей деки
обеими руками при переходе к
следующему шагу.
9. Поднимайте передний край режущей деки, пока
сервисный фиксатор не коснется рамы, и
извлеките режущую деку.
63 - 007 - 20.06.2017
15
