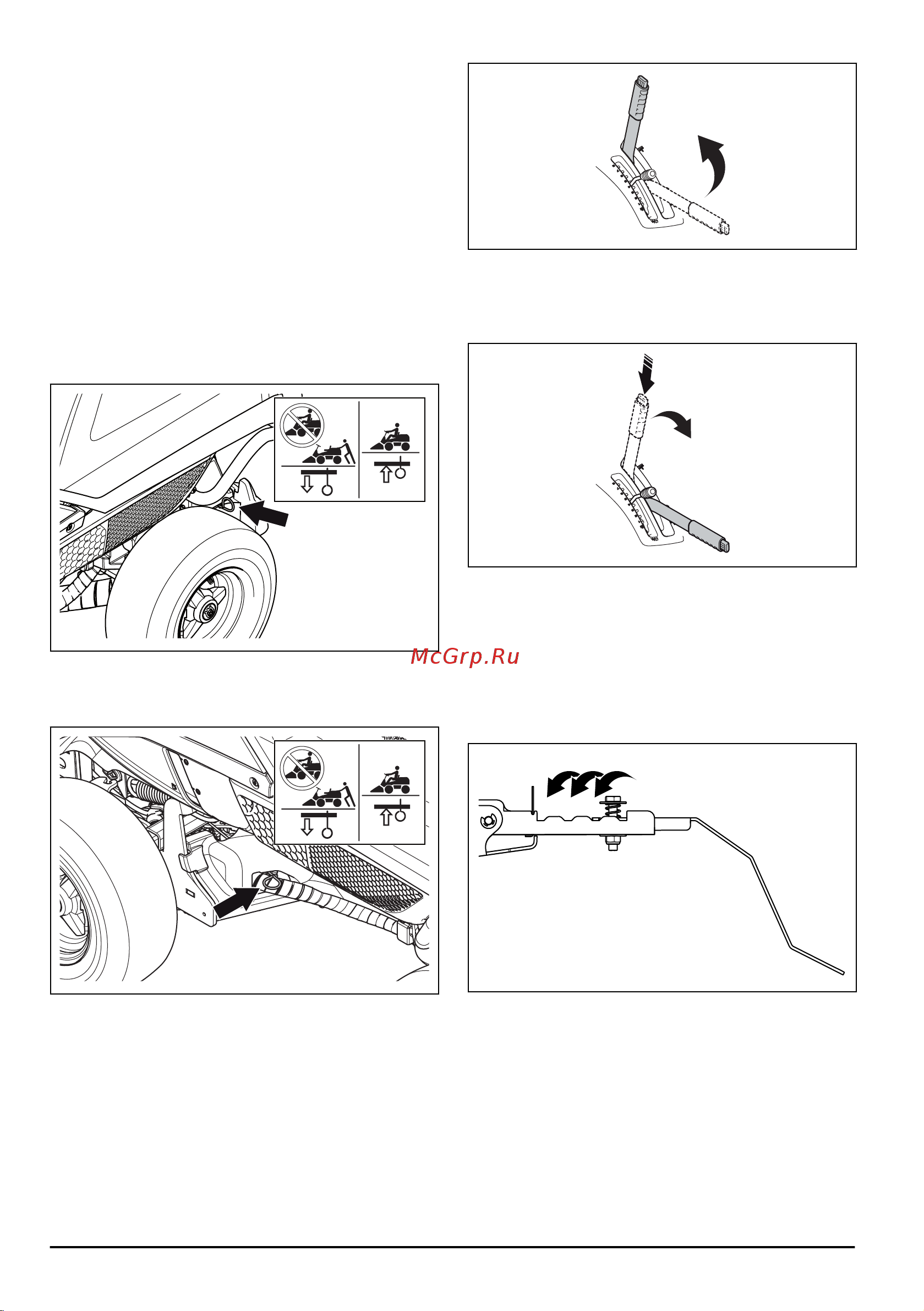

Зчеплення та розчеплення системи
приводу
Якщо потрібно пересунути виріб із вимкненим
двигуном, необхідно спочатку від’єднати систему
привода. Повністю відтягніть важіль системи
приводу, щоб виконати розчеплення приводу на осі.
Повністю засуньте важіль системи приводу
всередину, щоб виконати зчеплення приводу на осі.
Не встановлюйте важіль у проміжні положення.
Важіль системи приводу моделі RC 318T
знаходиться позаду лівого заднього колеса. Модель
RC 320Ts AWD оснащена одним важелем системи
приводу для передньої осі та одним для задньої.
Важіль системи приводу для задньої осі знаходиться
позаду лівого заднього колеса.
Важіль системи приводу для передньої осі моделі RC
320Ts AWD знаходиться позаду лівого переднього
колеса.
Підйом та опускання різальної деки
Щоб підняти різальну деку в положення для
транспортування, потягніть підйомний важіль назад.
Якщо двигун увімкнено, обертання лез автоматично
припиниться.
Щоб опустити різальну деку, натисніть кнопку
блокування та пересуньте підйомний важіль уперед.
Якщо двигун увімкнено, леза автоматично почнуть
обертатися.
Регулювання датчика заповнення
травозбірника
У разі відкривання кришки або зупинки шнека раніше,
ніж заповниться травозбірник, необхідно
відрегулювати датчик заповнення травозбірника.
Передбачено 4 положення датчика заповнення
травозбірника.
Запуск двигуна
1. Переконайтеся, що система приводу зчеплена
(див. розділ
Зчеплення та розчеплення системи
приводу на сторінці 90
).
90
63 - 007 - 20.06.2017
