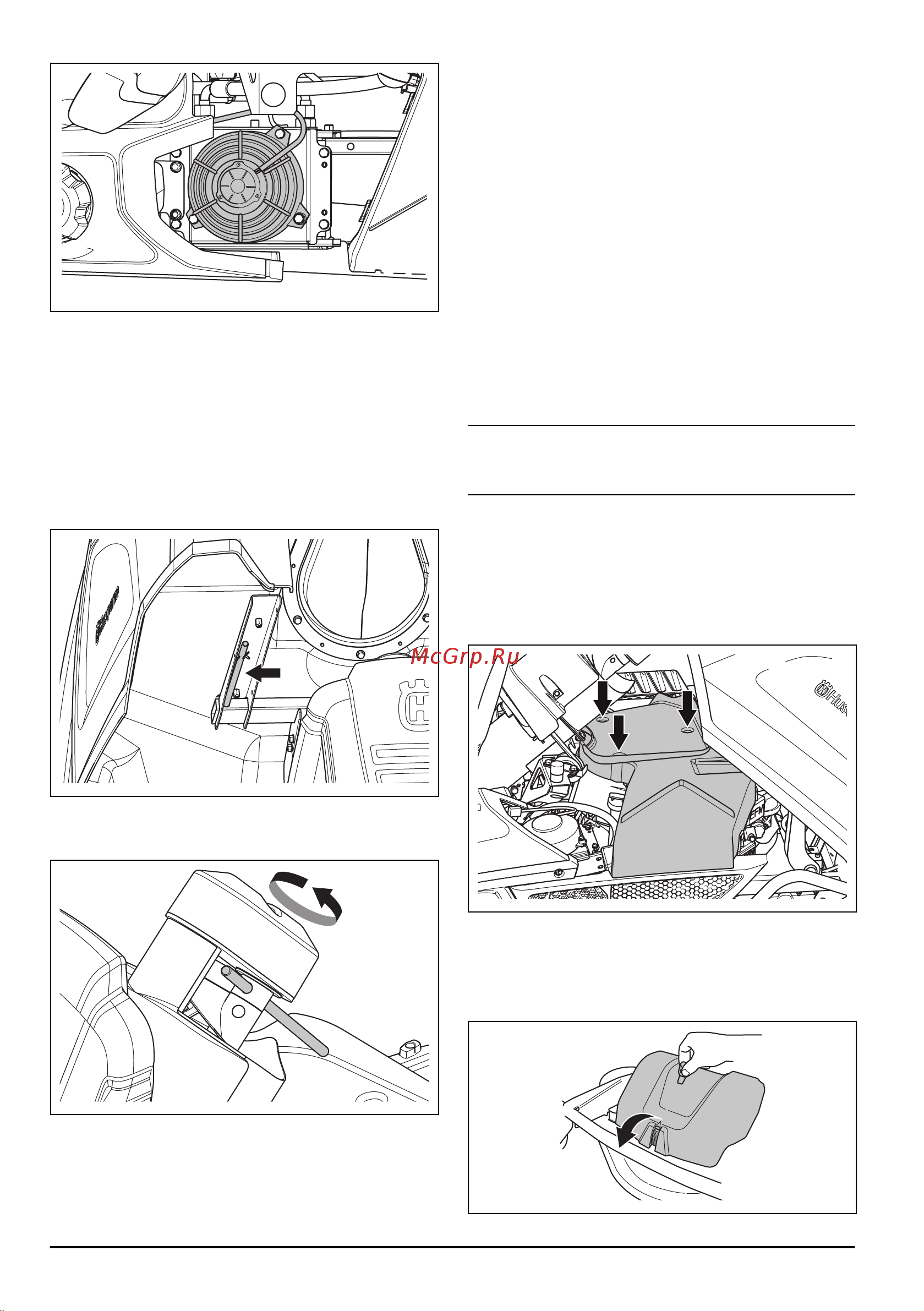

Husqvarna RC318T [60/148] За махане на капаците
![Husqvarna RC318T [60/148] За махане на капаците](/views2/2000391/page60/bg3c.png)
За отстраняване на блокиране на
шнека
Ако символът върху бутона на шнека е червен и
машината издава непрекъснат звуков сигнал, шнекът
е блокирал. Блокирането може да бъде отстранено
ръчно.
1. Наклонете контейнера.
2. Освободете инструмента за техническо
обслужване на шнека от дъното на контейнера.
3. Поставете инструмента за техническо
обслужване на шнека в отвора в горната част на
шнека.
4. Задръжте инструмента за техническо обслужване
на шнека и завъртете шнека обратно на
часовниковата стрелка 5 пълни оборота.
Предметът причинил блокирането се измества
надолу и извън шнека.
5. Извадете инструмента за техническо обслужване
на шнека и го поставете обратно в държача на
дъното на контейнера.
6. Спуснете контейнера в работно положение и
стартирайте двигателя.
7. Ако символът върху бутона на шнека е червен и
машината издава звуков сигнал при стартирането
на двигателя, спрете двигателя.
8. Установете платформата за рязане в положение
за сервизно обслужване и отстранете ръчно
блокирането от входа на шнека.
9. Установете платформата за рязане в положение
за косене и стартирайте двигателя.
10. Ако символът върху бутона на шнека е червен и
машината издава звуков сигнал при стартирането
на двигателя, спрете двигателя.
11. Поискайте помощ от оторизиран сервиз.
Забележка: След отстраняване на блокирането
продуктът стартира в режим без събиране и
режимът със събиране трябва да се избере отново.
За махане на капаците
Капак на електродвигателя
Наклонете контейнера, за да достигнете до капака
на двигателя, развийте 3-те винта и повдигнете
капака.
Преден капак
Освободете щипката на предния капак със
закрепения на ключа на запалването инструмент и
повдигнете капака.
60
63 - 007 - 20.06.2017
