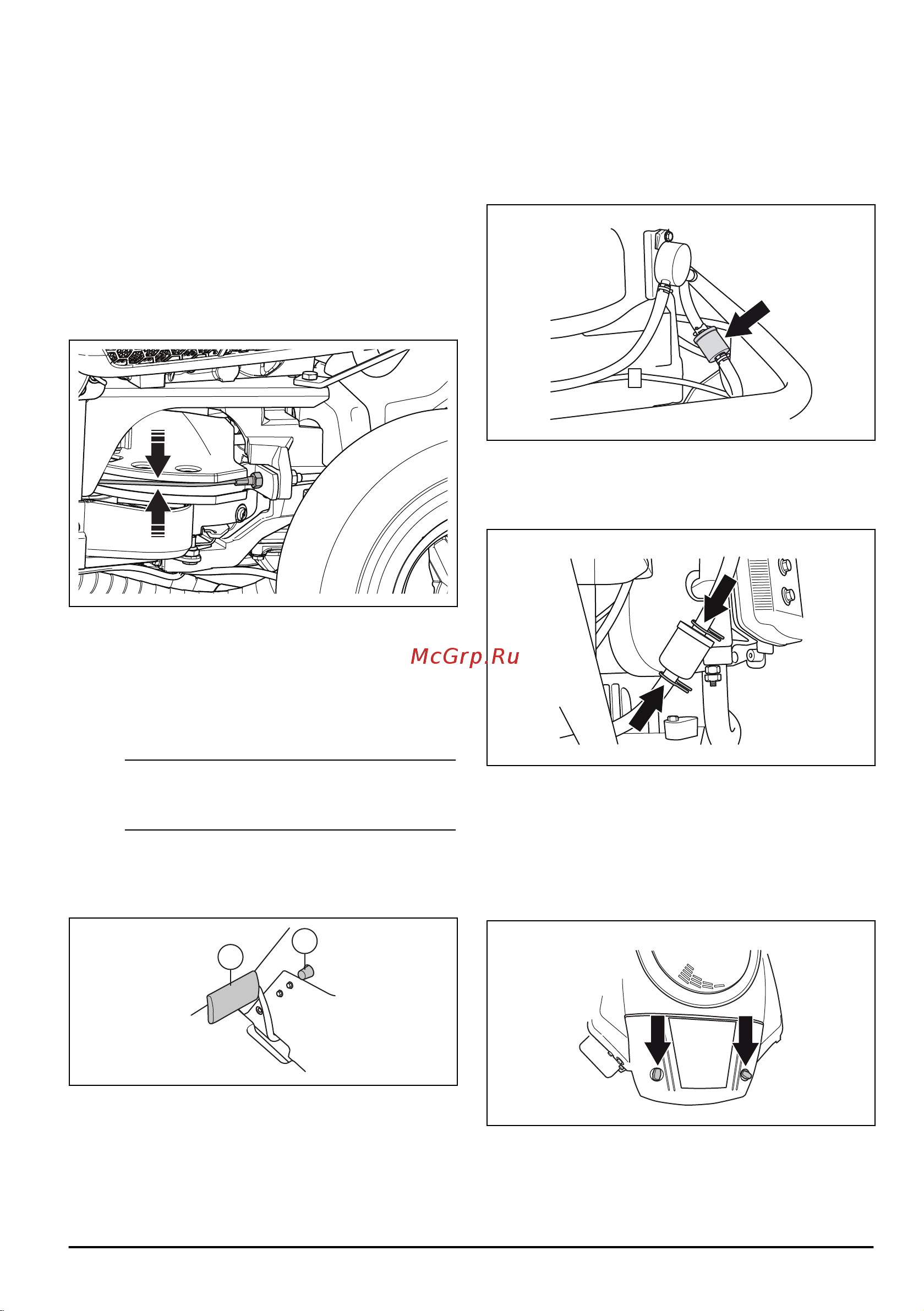

Husqvarna RC318T [25/148] Замена топливного фильтра
![Husqvarna RC318T [25/148] Замена топливного фильтра](/views2/2000391/page25/bg19.png)
4. Установите кожух и затяните винты.
Проверка тросов системы
управления
Со временем натяжение тросов системы управления
может ослабнуть. Это приводит к необходимости
изменить регулировку системы управления.
Осмотрите и отрегулируйте систему управления
следующим образом:
1. Натяжение тросов системы управления
соответствует норме, если вы можете вручную
подвинуть их на 5 мм вверх или вниз в пазу на
направляющей втулке.
2. Если тросы ослаблены, обратитесь в
авторизованный сервисный центр для их
регулировки.
Проверка стояночного тормоза
1. Припаркуйте агрегат на твердой поверхности с
уклоном.
Примечание:
Во время проверки стояночного
тормоза не паркуйте агрегат на склоне с
травой.
2. Нажмите на педаль стояночного тормоза (1).
3. Нажмите и удерживайте кнопку блокировки (2) и
отпустите педаль стояночного тормоза, когда
кнопка нажата.
1
2
4. Если изделие начнет движение, обратитесь в
авторизованный сервисный центр для
регулировки стояночного тормоза.
5. Нажмите на педаль стояночного тормоза еще
раз, чтобы отключить стояночный тормоз.
Замена топливного фильтра
1. Наклоните приемник травы, чтобы получить
доступ к топливному фильтру.
2. Снимите хомуты шлангов с фильтра с помощью
плоскогубцев.
3. Стяните концы шлангов с фильтра.
4. Вставьте новый фильтр в концы шлангов.
Нанесите жидкое мыло на края фильтра. чтобы
упростить соединение.
5. Вставьте хомуты шлангов в фильтр.
Очистка и замена воздушного
фильтра
1. Наклоните приемник травы, чтобы получить
доступ к крышке фильтра.
2. Ослабьте ручки, фиксирующие крышку фильтра,
и снимите крышку.
3. Извлеките воздушный фильтр.
63 - 007 - 20.06.2017
25
