Husqvarna RC318T [87/148] Збирання
![Husqvarna RC318T [87/148] Збирання](/views2/2000391/page87/bg57.png)
• Не перевертайте двигун, якщо свічка
запалювання або провід запалювання зняті.
• Переконайтеся, що всі гайки та болти правильно
затягнуті, а обладнання знаходиться в належному
стані.
• Не змінюйте положення регуляторів. Якщо їздити
з надто великою швидкістю, існує ризик
пошкодження компонентів інструмента. Відомості
про максимальну дозволену частоту обертання
двигуна наведено в розділі
Технічні дані на
сторінці 108
.
• Виріб був схвалений для роботи тільки з
обладнанням, яке надається або рекомендується
виробником.
Збирання
Вступ
ПОПЕРЕДЖЕННЯ: Пружина натягу паса
може зламатися та спричинити травми.
Під’єднуючи та знімаючи різальну деку,
вдягайте захисні окуляри.
Уважно прочитайте інструкції з монтажу в посібнику
користувача. Процедуру встановлення та від’єднання
різальної деки також зображено на табличці з
внутрішньої сторони передньої кришки виробу.

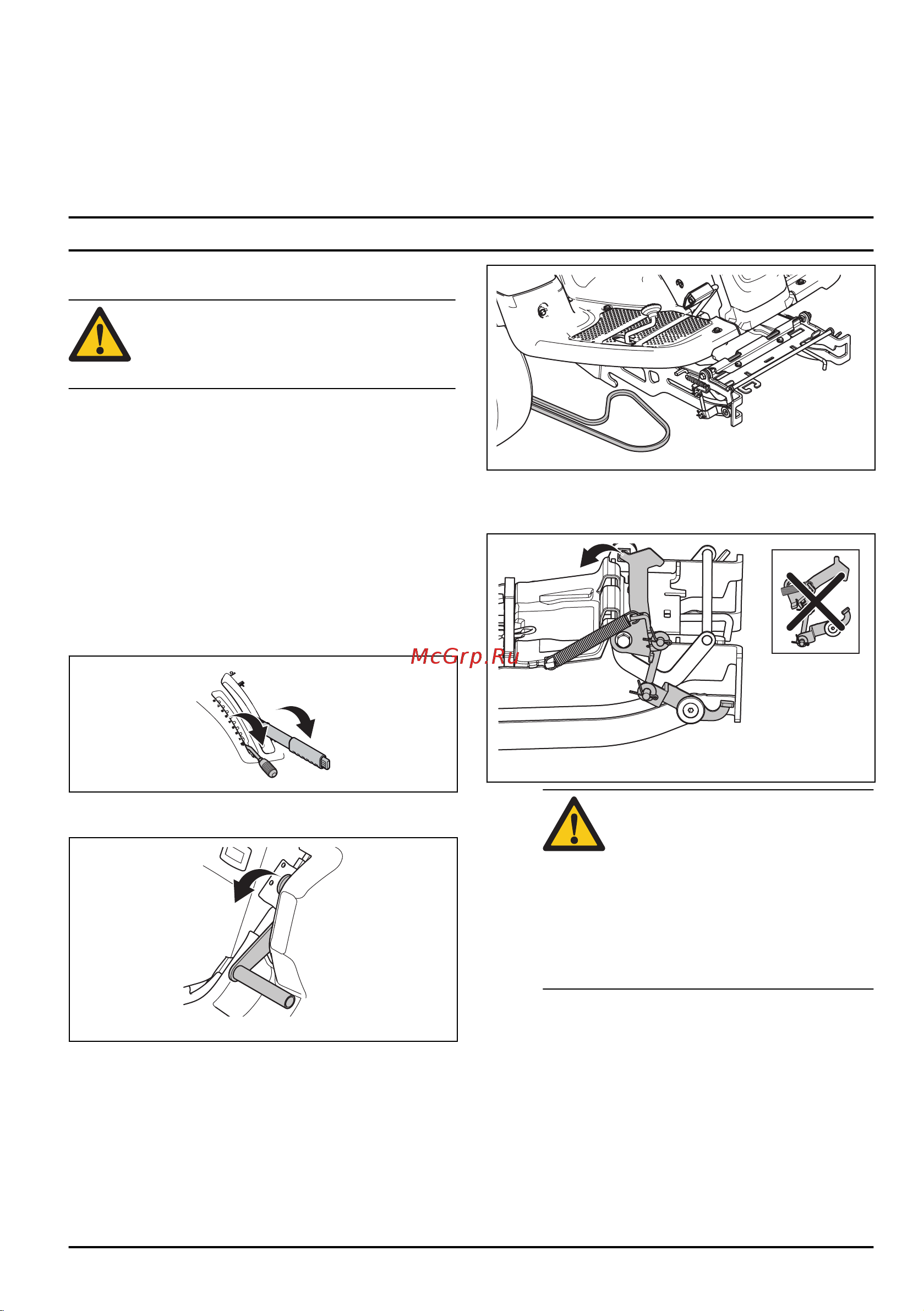

Встановлення різальної деки
1. Встановіть виріб на рівну поверхню.
2. Увімкніть стояночне гальмо.
3. Встановіть важіль висоти різання в сервісне
положення.
4. Встановіть підйомний важіль для різальної деки в
положення скошування.
5. Опустіть важіль постановки шнека в сервісне
положення.
6. Протягніть приводний пас, як показано на
малюнку, стежачи, щоб його не затиснуло при
під’єднанні різальної деки.
7. Натисніть на раму обладнання, щоб опустити її.
Підніміть фіксатор обслуговування у вертикальне
положення.
ПОПЕРЕДЖЕННЯ: В разі
необережного поводження
механізм фіксатора може
травмувати вам пальці.
Встановіть фіксатор
обслуговування у повністю
вертикальне положення,
візьміться двома руками за
передню кромку різальної деки і
переходьте до наступного етапу.
8. Підніміть передню кромку різальної деки та
засуньте деку в раму обладнання. Заглушки,
розміщені з обох боків різальної деки, мають
потрапити в прорізи на рамі обладнання. Фіксатор
обслуговування від’єднається автоматично.
63 - 007 - 20.06.2017
87
