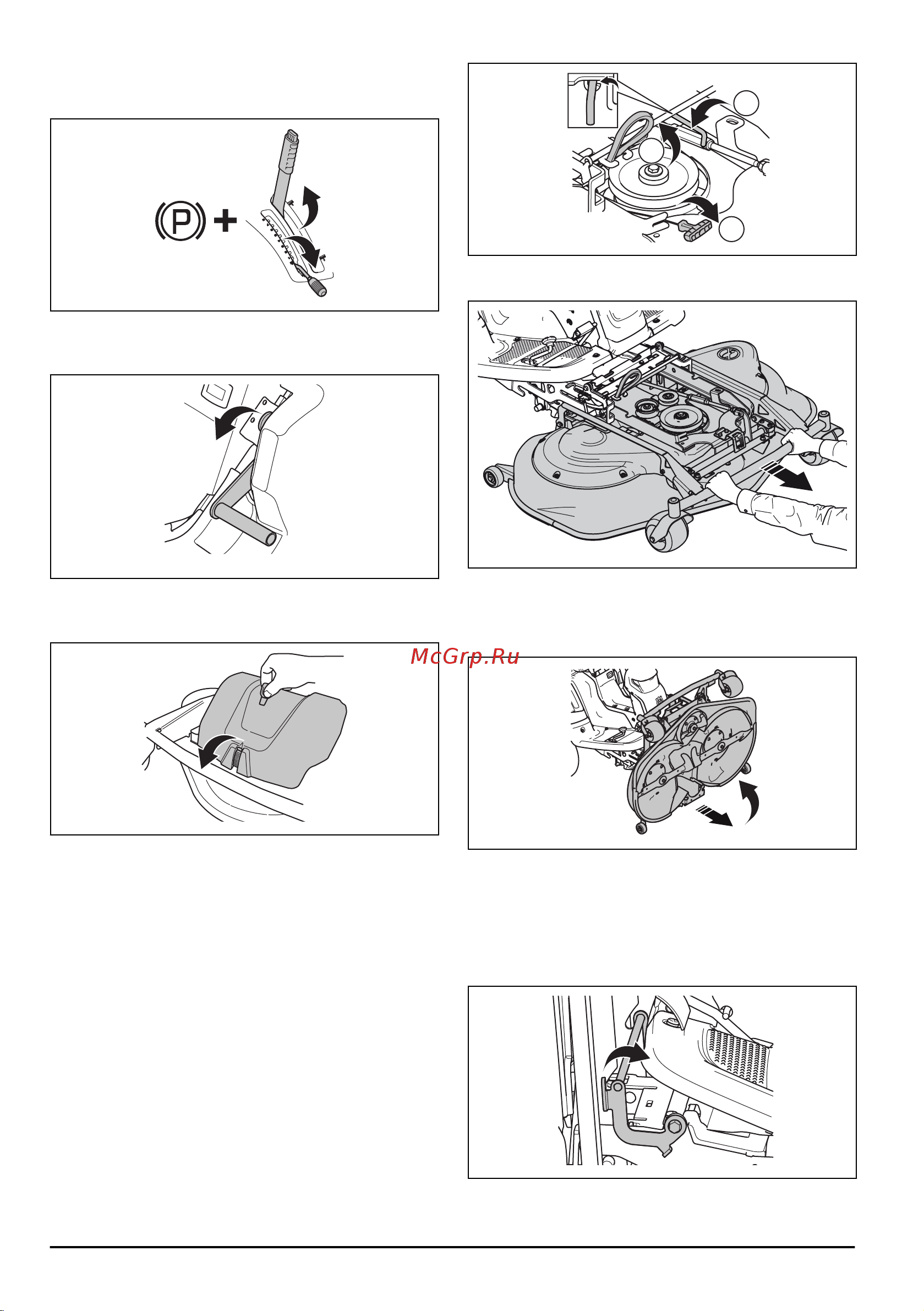

4. Издърпайте назад лоста за повдигане на
платформата за рязане в блокирана позиция, за
да повдигнете платформата за рязане.
5. Спуснете лоста за управление на шнека, за да
повдигнете шнека в положение за сервизно
обслужване.
6. Освободете щипката на предния капак със
закрепения на ключа на запалването инструмент
и повдигнете капака.
7. Издърпайте ръчката (1) на пружината надясно от
държача на пружината, за да разхлабите
обтягането на задвижващия ремък.
8. Хванете ръчката на пружината с лявата си ръка и
повдигнете задвижващия ремък с дясната си
ръка.
9. Поставете задвижващия ремък в държача на
ремъка (2).
10. Поставете ръчката на пружината в държача на
пружината, за да предотвратите падането на
пружината.
11. Повдигнете подпората на височината на рязане и
я поставете в държача за подпората. (3)
1
3
2
12. Хванете предния ръб на платформата за рязане
с две ръце и го издърпайте напред до упор.
13. Повдигайте платформата за рязане във
вертикално положение, докато се чуе щракане.
Платформата за рязане се заключва
автоматично във вертикално положение.
14.
За установяване на платформата за
рязане в положение за косене
1. Хванете предния ръб на платформата за рязане
с лявата си ръка.
2. Разхлабете блокировката с дясната си ръка.
64
