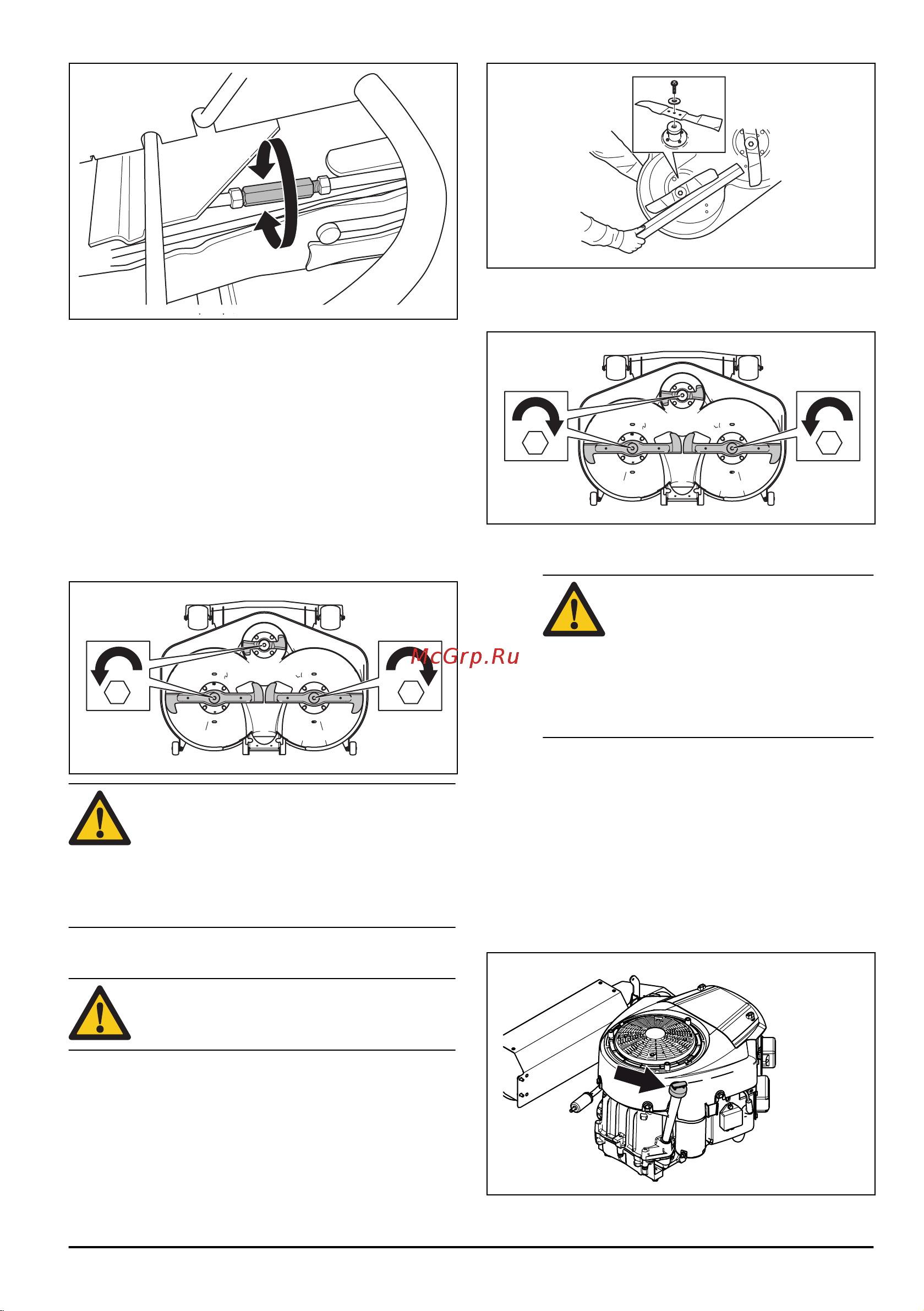

5. Після завершення регулювання затягніть гайки на
підйомній розпірці.
6. Прикріпіть щиток паса та затягніть гвинти.
7. Прикріпіть правий захисний щиток та передню
кришку.
Перевірка лез
Встановіть різальну деку в сервісне положення
Огляньте леза на предмет пошкоджень та
затуплення. Затягуйте болти лез із обертальним
моментом затягування 60 Нм в напрямку,
показаному на ілюстрації стрілками.
УВАГА: Пошкоджені або неправильно
врівноважені леза призводять до
розбалансування та пошкодження
виробу. Замініть пошкоджені леза.
Нагострити та збалансувати затуплені
леза вам допоможуть в авторизованому
центрі обслуговування.
Заміна лез
УВАГА:
Спроби відкрутити голівки болтів
у неправильному напрямку можуть
призвести до їх пошкодження.
1. Встановіть різальну деку в сервісне положення
2. Заблокуйте лезо за допомогою дерев’яного
бруска.
3. Відкрутіть та витягніть болт леза, шайби та саме
лезо. Відкручуйте голівки болтів у напрямку,
показаному на ілюстрації стрілками.
4. Встановіть нове лезо зі скосами на кінцях
відповідно до напрямку різальної деки.
ПОПЕРЕДЖЕННЯ: Встановлення
невідповідних лез може призвести
до відкидання предметів із-під
різальної деки, що можуть
нанести серйозні травми.
Використовуйте лише типи лез,
зазначені в розділі
Технічні дані
на сторінці 108
.
5. Прикріпіть лезо, встановивши шайбу та
затягнувши болт (обертальний момент
затягування має становити 60 Нм).
Перевірка рівня моторної оливи
1. Припаркуйте виріб на рівній поверхні та вимкніть
двигун.
2. Відкрийте кришку двигуна.
3. Відкрутіть вимірювальний стрижень та витягніть
його.
63 - 007 - 20.06.2017
103
