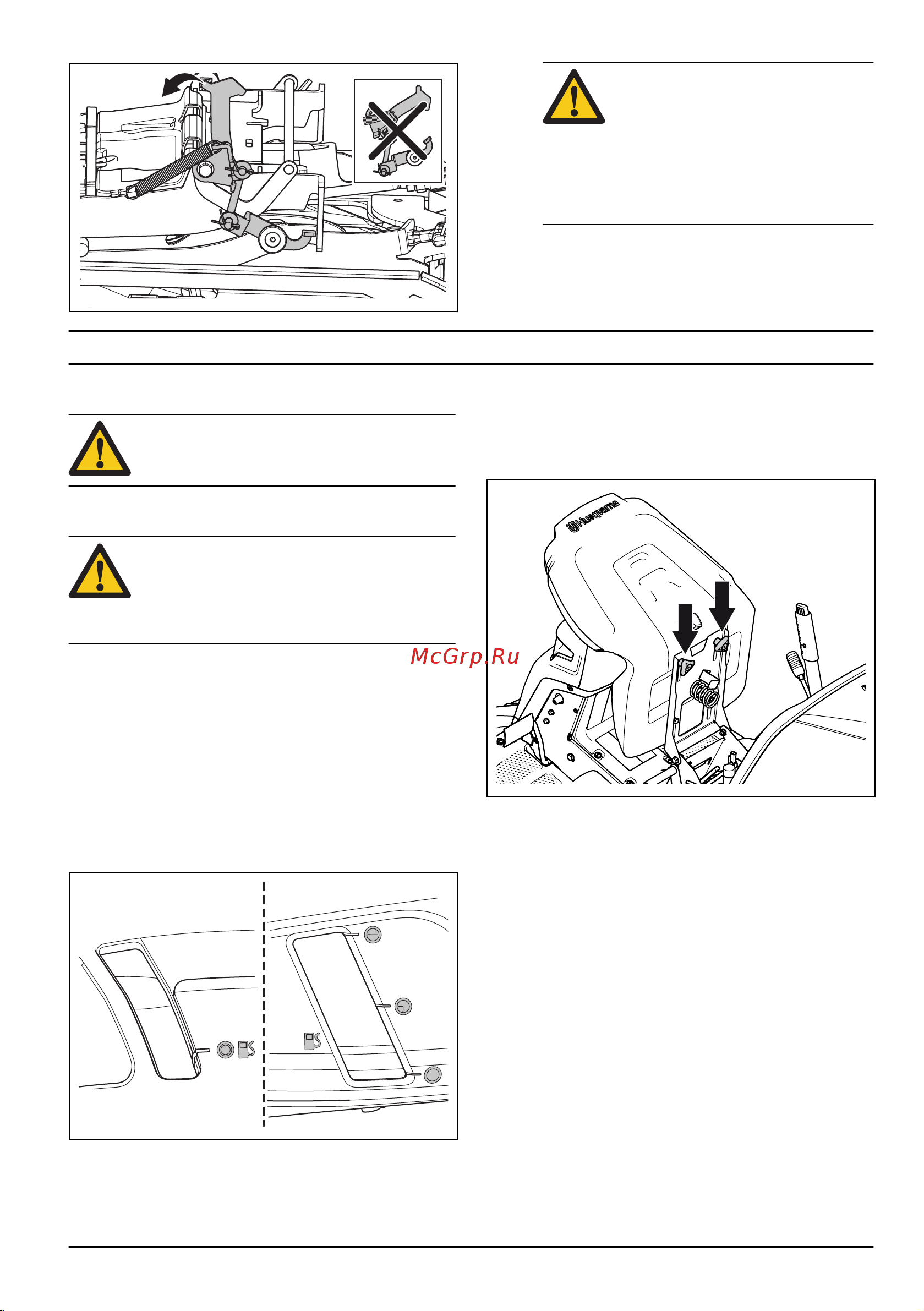

AVERTISMENT: Mecanismul de
blocare vă poate răni degetele dacă
nu îl manevrați cu atenție. Aduceți
mecanismul de blocare pentru
service în poziție perfect verticală și
prindeți muchia frontală a capului
tăietor cu ambele mâini atunci când
continuați cu pasul următor.
9. Ridicați muchia frontală a capului tăietor până ce
mecanismul de blocare de service atinge șasiul, apoi
scoateți capul tăietor.
Funcţionarea
Introducere
AVERTISMENT: Înainte de a utiliza
produsul, trebuie să citiți și să înțelegeți
capitolul privind siguranța.
Alimentarea cu carburant
AVERTISMENT: Benzina este foarte
inflamabilă. Efectuați alimentarea cu
carburant în exterior (a se vedea
Reguli de
siguran
ț
ă referitoare la carburant la pagina
121
).
Motorul funcționează pe benzină fără plumb, cu cifra
octanică de minimum 85 (neamestecată cu ulei).
Recomandăm benzina alchilată biodegradabilă.
(metanol max. 5%, etanol max. 10%, MTBE max. 15%).
Verificați nivelul carburantului înainte de fiecare utilizare
și adăugați carburant conform necesităților.
Puteți vedea clar nivelul carburantului din rezervor; de
asemenea, există marcaje pentru rezervor gol, rezervor
¼ plin, rezervor ½ plin și rezervor plin. Nu depășiți nivelul
de plin al rezervorului.
Reglarea scaunului
Scaunul poate fi înclinat în față. Acesta poate fi, de
asemenea, reglat longitudinal. Slăbiți mânerele de sub
scaun pentru a îl deplasa în față sau în spate.
Cuplarea și decuplarea transmisiei
Pentru a deplasa produsul cu motorul oprit, este
necesară decuplarea transmisiei. Trageți pârghia
sistemului de transmisie complet în exterior pentru a
decupla transmisia de la punte. Apăsați pârghia
sistemului de transmisie complet în interior pentru a
cupla transmisia la punte. Nu utilizați poziții
intermediare.
Pârghia sistemului de transmisie al modelului RC 318T
se află în spatele roții din stânga spate. Modelul RC
320Ts AWD are o pârghie pentru sistemul de transmisie
pentru puntea față și una pentru puntea spate. Pârghia
sistemului de transmisie pentru puntea spate se află în
spatele roții din stânga spate.
63 - 007 - 20.06.2017
125
