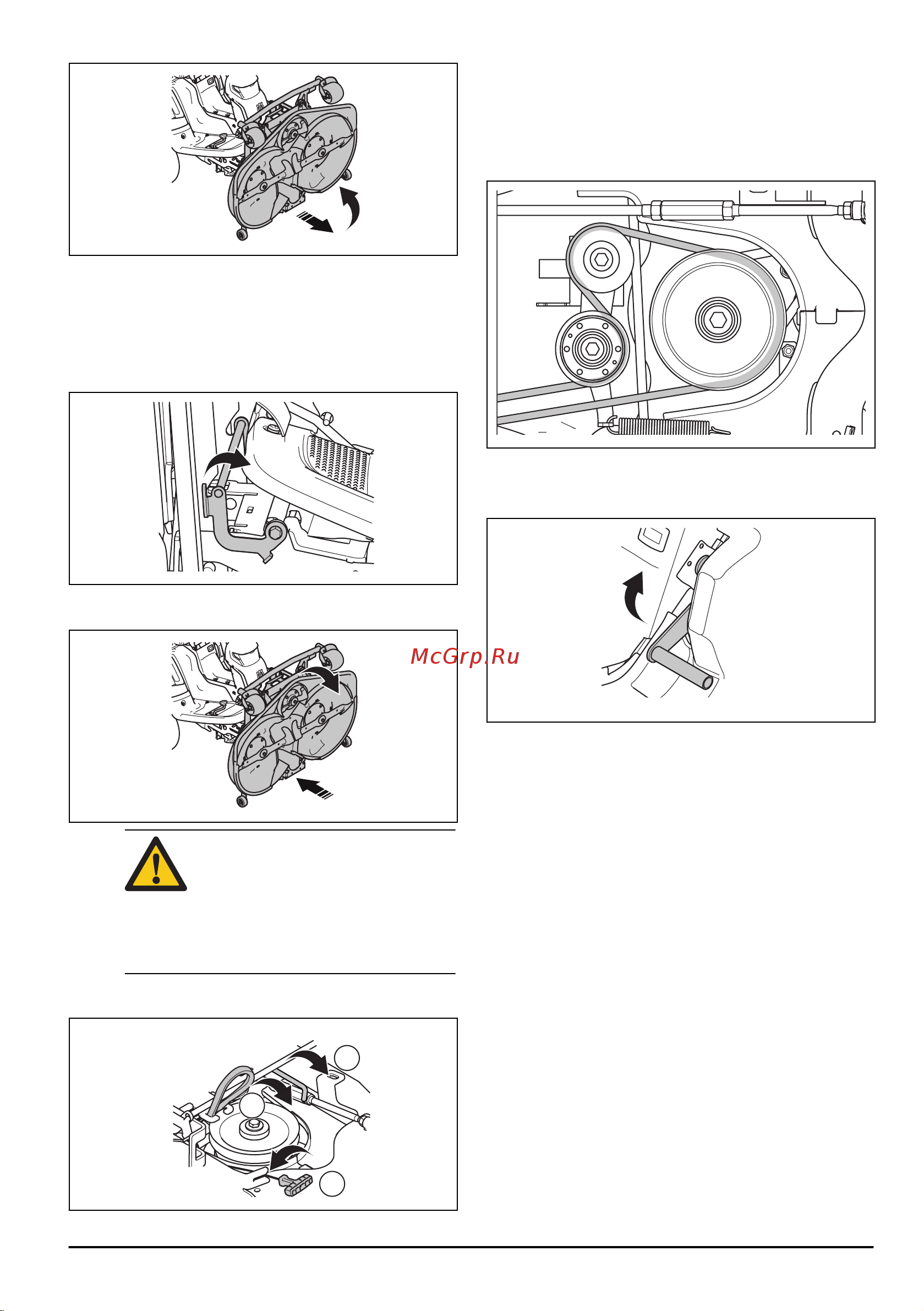

14.
Встановлення різальної деки в
положення для скошування
1. Візьміться лівою рукою за передню кромку
різальної деки.
2. Правою рукою послабте фіксатор.
3. Згорніть різальну деку та натисніть на неї до
упору.
УВАГА: Якщо приводний пас
потрапить під різальну деку, він
може там затиснутися та
порватися. Перш ніж вставляти
різальну деку, потягніть на себе
петлю приводного паса у тримачі,
щоб розтягнути пас.
4. Підніміть опору висоти різання з тримача опори
та вставте її в отвір (1).
3
1
2
5. Тримаючи ручку пружини, витягніть приводний
пас із тримача.
6. Протягніть приводний пас навколо натяжного
шківа (2). Переконайтеся, що приводний пас
прокладений так, як зображено на малюнку
нижче.
7. Вставте пружину до обойми (3).
8. Потягніть важіль керування шнеком вгору, щоб
установити його в робоче положення.
9. Встановіть передню кришку.
Перевірка та регулювання питомого
тиску різальної деки
Для отримання найкращих результатів скошування
дуже важливо забезпечити правильний тиск
різальної деки на поверхню, якою пересувається
виріб.
1. Переконайтеся, що тиск повітря в шинах
становить 150 кПа (1,5 бар / 21,8 фунтів на
кв. дюйм).
2. Припаркуйте виріб на рівній поверхні.
3. Опустіть різальну деку в положення для
скошування.
4. Поставте передню кромку різальної деки на
кімнатні ваги.
63 - 007 - 20.06.2017
101
