Priza electrică
Tensiunea prizei electrice este de 12 V. Priza electrică
este prevăzută cu o siguranță, a se vedea
Înlocuirea
unei siguran
ț
e la pagina 135
.

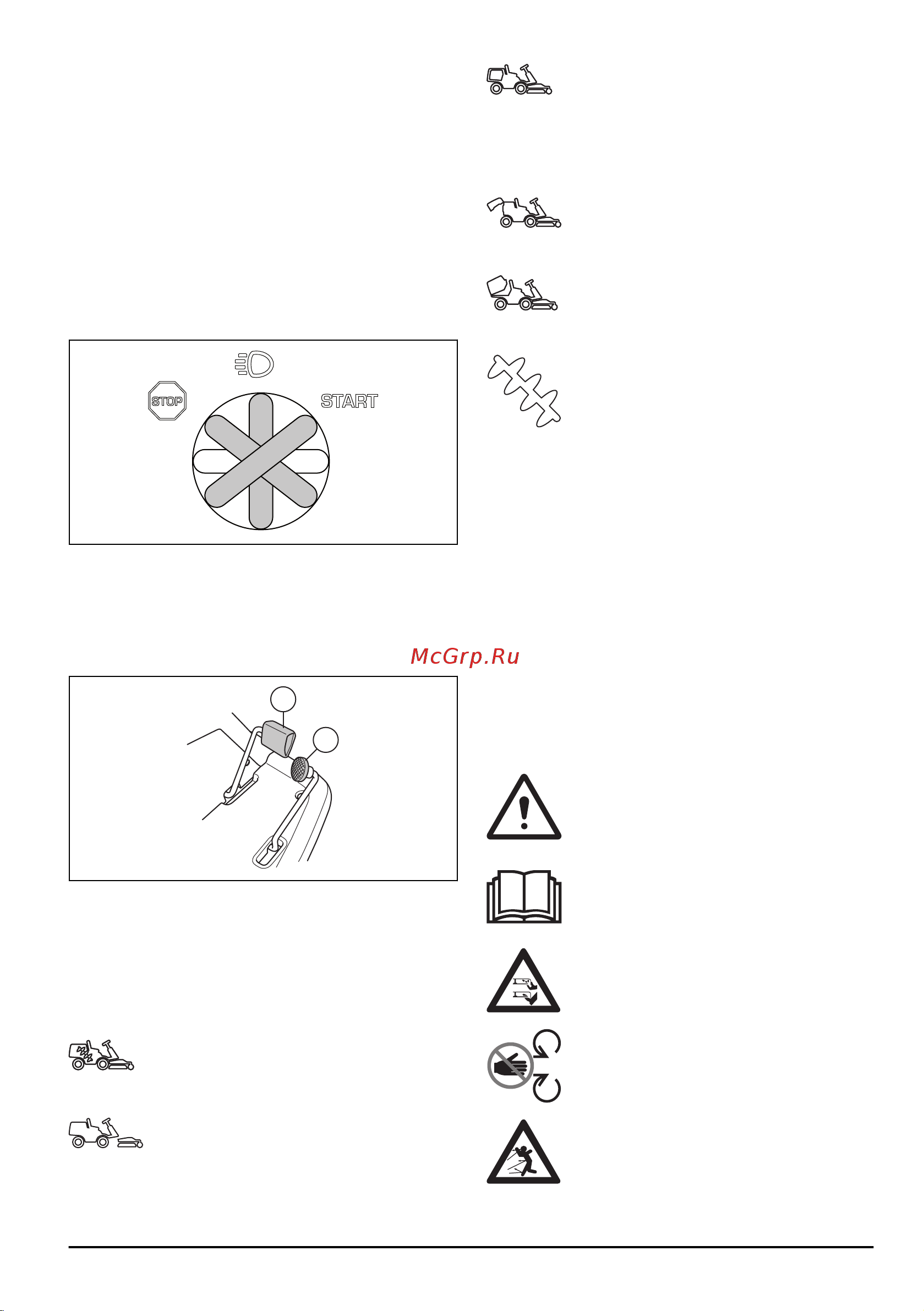

Comutator de contact
Comutatorul de contact are 4 poziții: oprire, lumini,
neutră și pornire. Dacă contactul este lăsat pornit, dar
motorul este oprit, un semnal sonor este emis la
intervale de 20 de secunde pentru a reaminti
utilizatorului să rotească comutatorul de contact în
poziția de oprire (STOP) pentru a preveni descărcarea
bateriei.
Pedalele de înaintare și marșarier
Viteza poate fi reglată continuu cu ajutorul celor două
pedale. Pedala (1) este utilizată pentru înaintare, iar
pedala (2) – pentru marșarier. Produsul frânează atunci
când pedalele sunt eliberate.
1
2
Comutator de control al melcului cu
LED-uri indicatoare
Simbolurile de pe comutatorul de control al melcului
indică dacă produsul este sau nu în modul de colectare,
împreună cu starea melcului și a colectorului. Tabelul de
mai jos prezintă semnificațiile diferitelor simboluri.
Melcul se află în pozi
ția de service. Simbolul
se aprinde în culoarea roșie și este emis un
semnal sonor.
Capul tăietor nu este conectat corect.
Simbolul se aprinde în culoarea roșie și este
emis un semnal sonor.
Colectorul este plin. Simbolul se aprinde în
culoarea portocalie și este emis un semnal
sonor. Melcul continuă să trimită iarba în
colector. Dacă nu goliți colectorul, presiunea
generată de iarbă va deschide trapa
colectorului după un timp.
Trapa colectorului este deschisă. Simbolul
se aprinde în culoarea roșie și este emis un
semnal sonor.
Colectorul nu este coborât. Simbolul se
aprinde în culoarea roșie și este emis un
semnal sonor.
Un simbol verde de pe butonul melcului
indică faptul că produsul se află în modul de
colectare.
Un simbol albastru de pe butonul melcului
indică faptul că produsul nu se află în modul
de colectare.
Mențineți apăsat butonul melcului până la
emiterea unui semnal sonor pentru a activa
sau dezactiva modul de colectare.
Un simbol verde de pe butonul melcului
indică faptul că melcul este blocat și s-a
oprit. Este emis un semnal sonor continuu.
Rotiți comutatorul de contact în poziția
STOP pentru a opri semnalul sonor.
Consultați instrucțiunile din
Îndepărtarea
blocajelor melcului la pagina 132
pentru a
îndepărta blocajul înainte de a reporni
produsul.
Simbolurile de pe produs
AVERTISMENT: Utilizarea neatentă sau
incorectă poate cauza vătămări corporale
grave sau mortale operatorului sau altor
persoane.
Citiți cu atenție manualul operatorului și
asigurați-vă că înțelegeți instrucțiunile
înainte de utilizare.
Cuțite rotative. Nu apropiați părțile corpului
de capac cât timp motorul este pornit.
Avertisment: piese rotative. Nu vă apropiați
părțile corpului.
Feriți-vă de obiectele proiectate sau care
ricoșează.
63 - 007 - 20.06.2017 115
