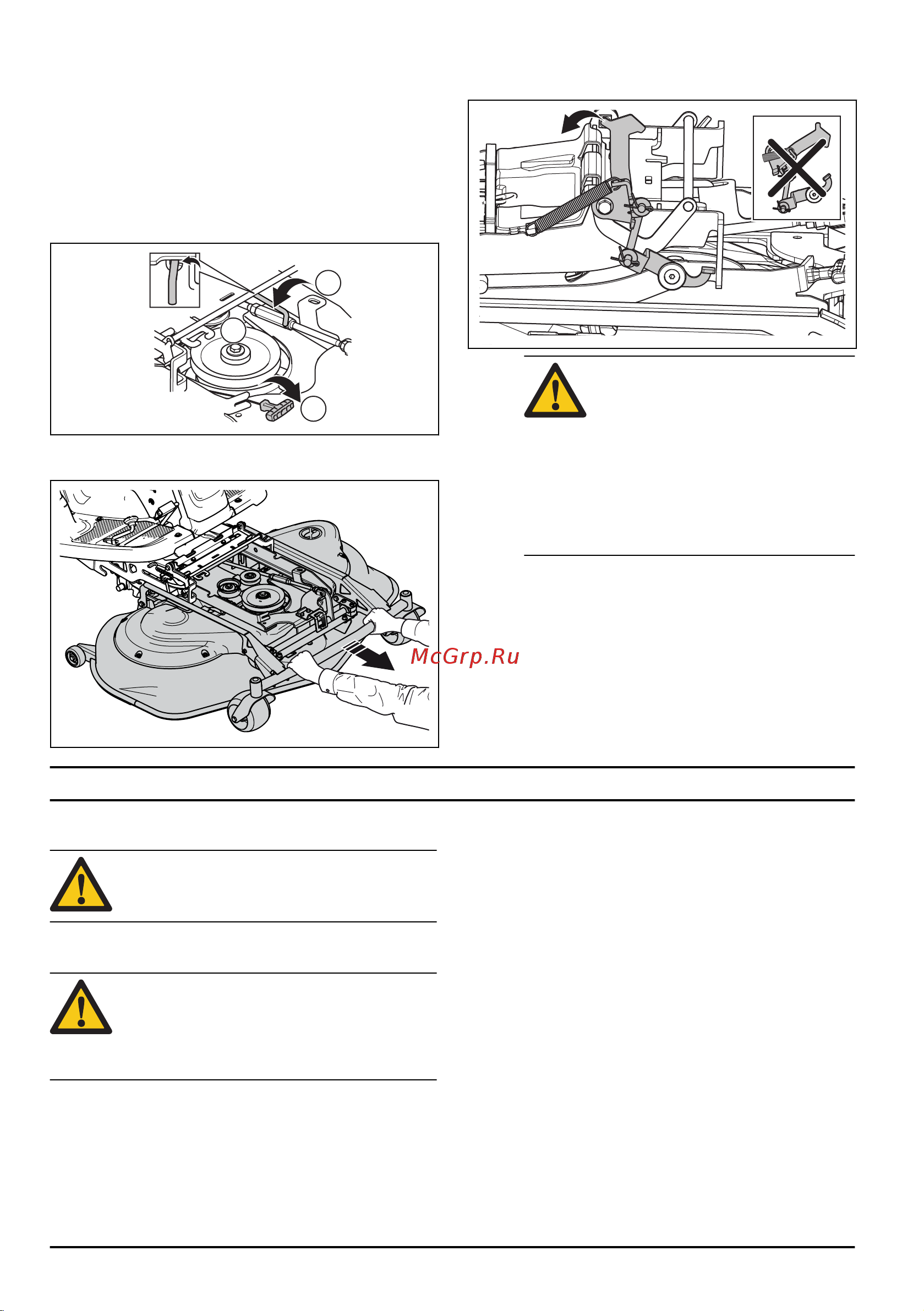

4. Издърпайте задвижващия ремък отзад под
машината. Не го поставяйте в ремъчния държач
(2).
5. Поставете ръчката на пружината в държача на
пружината, за да предотвратите падането на
пружината.
6. Повдигнете подпората на височина на рязане и я
поставете в държача за подпората на височина
на рязане (3).
1
3
2
7. Хванете предния ръб на платформата за рязане
с две ръце и го издърпайте напред до упор.
8. Повдигнете сервизната блокировка във
вертикално положение.
ПРЕДУПРЕЖДЕНИЕ:
Блокиращият механизъм може да
нарани пръстите Ви, ако не
внимавате при боравенето с него.
Установете сервизната
блокировка във вертикално
положение и хванете предния ръб
на платформата за рязане с две
ръце, когато продължите със
следващата стъпка.
9. Повдигнете предния ръб на платформата за
рязане, докато сервизната блокировка докосне
рамата, и издърпайте навън платформата за
рязане.
Работа
Въведение
ПРЕДУПРЕЖДЕНИЕ: Преди работа с
продукта трябва да прочетете и
разберете главата за безопасност.
За наливане на гориво
ПРЕДУПРЕЖДЕНИЕ: Бензинът е силно
запалим. Бъдете внимателни и
зареждайте на открито (вижте
Безопасност при работа с гориво на
страница 49
).
Двигателят работи с безоловен бензин с минимално
октаново число 85 (не се смесва с масло).
Препоръчваме биологично разграждащ се алкилатен
бензин. (макс. метанол 5%, макс. етанол 10%, макс.
MTBE 15%).
Проверявайте нивото на горивото преди всяка
употреба и доливайте, ако е необходимо.
Можете да видите ясно нивото на горивото в
резервоара за гориво, където има маркировки за
празен резервоар, пълен на ¼ резервоар, пълен на
½ резервоар и пълен резервоар. Не пълнете над
маркировката, която показва пълен резервоар.
52 63 - 007 - 20.06.2017
