![Husqvarna RC318T [88/148] Зняття різальної деки](/img/pdf.png)
Husqvarna RC318T [88/148] Зняття різальної деки
![Husqvarna RC318T [88/148] Зняття різальної деки](/views2/2000391/page88/bg58.png)

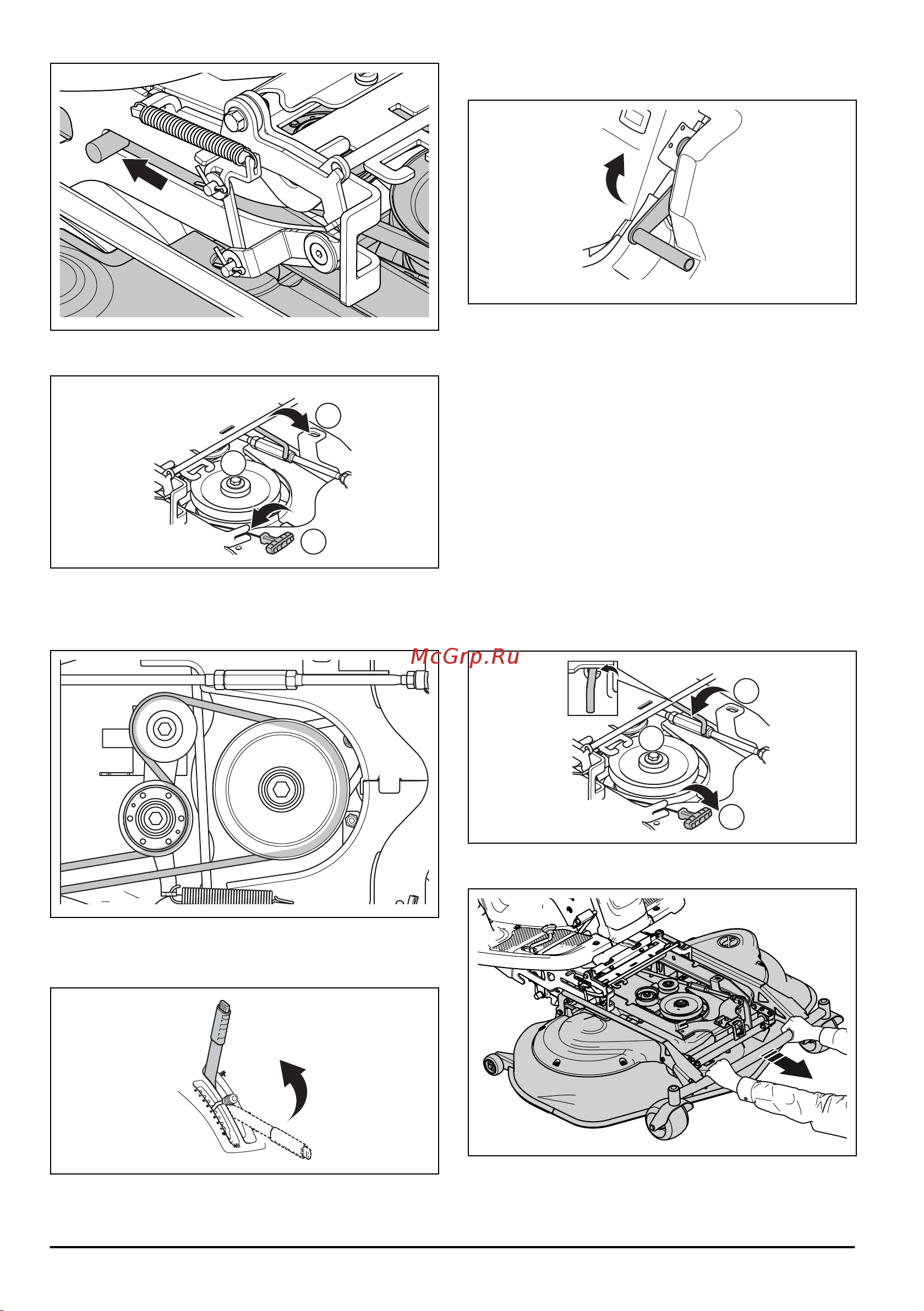

9. Підніміть опору висоти різання з тримача опори
та вставте її в отвір для опори висоти різання (1).
3
1
2
10. Протягніть приводний пас навколо натяжного
шківа (2). Переконайтеся, що приводний пас
прокладений так, як зображено на малюнку
нижче.
11. Вставте пружину до обойми (3).
12. Встановіть підйомний важіль для різальної деки в
закрите положення. Різальна дека підніметься.
13. Потягніть угору важіль постановки шнека в
сервісне положення.
14. Встановіть передню кришку.
Зняття різальної деки
1. Виконайте кроки з 1 по 6 із розділу
Встановлення
різальної деки на сторінці 87
.
2. Потягніть ручку пружини праворуч від обойми
пружини, щоб ослабити натяг приводного паса на
натяжному шківі. (1)
3. Візьміться за ручку пружини лівою рукою, а
правою підніміть приводний пас.
4. Потягніть приводний пас назад під виріб. Не
вставляйте його у тримач (2).
5. Вставте ручку пружини в обойму, щоб не
допустити випадіння пружини.
6. Підніміть опору висоти різання та вставте її у
тримач для опори висоти різання (3).
1
3
2
7. Візьміться двома руками за передню кромку
різальної деки та потягніть її вперед до упору.
8. Підніміть фіксатор обслуговування у вертикальне
положення.
88
63 - 007 - 20.06.2017
