7

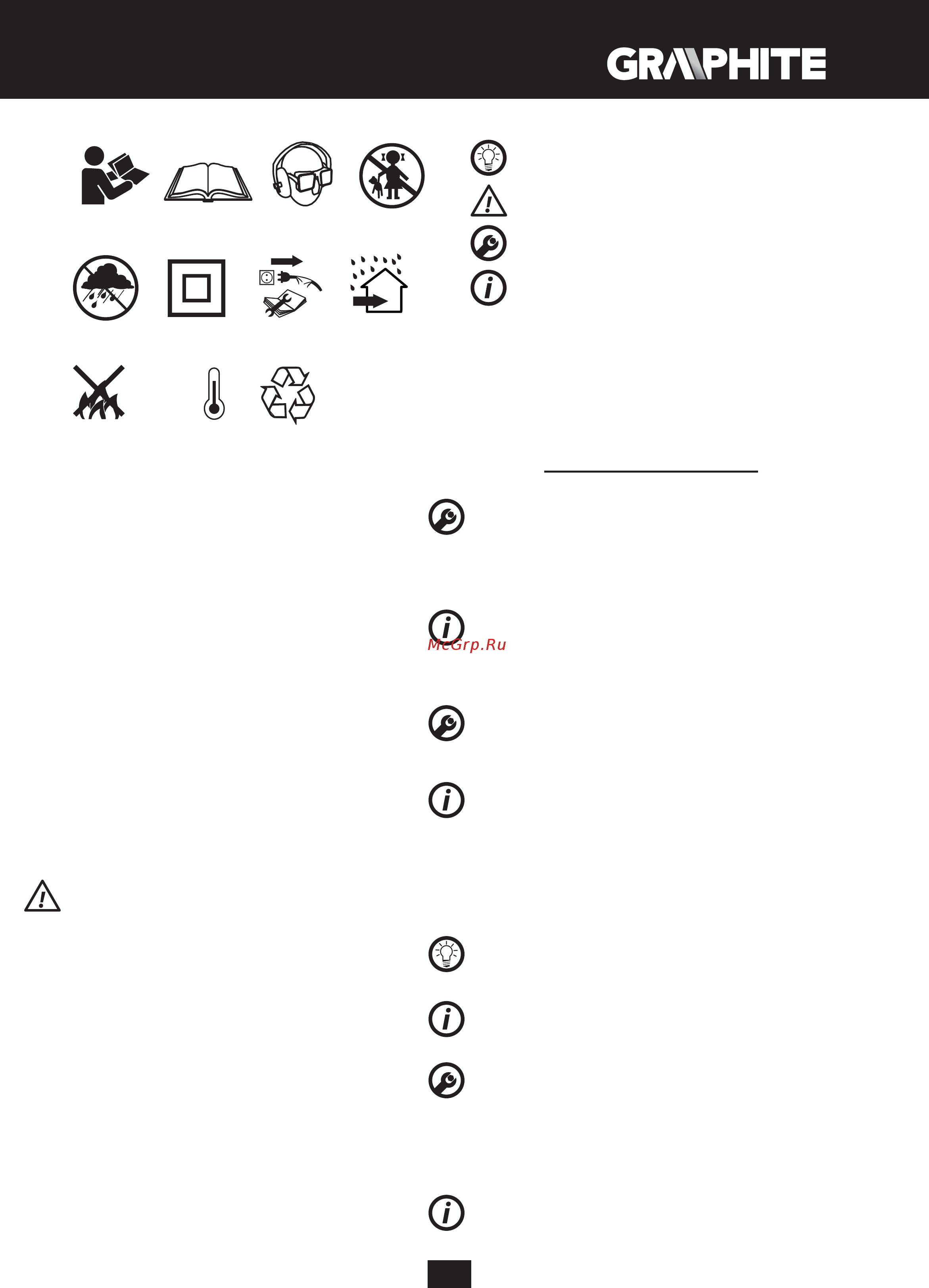

Objaśnienie zastosowanych piktogramów.
1
6
23
78
91011
5
4
Max.
50°C
1,2. Przeczytaj instrukcje Obsługi, przestrzegaj ostrzeżeń i
warunków bezpieczeństwa w niej zawartych.
3. Stosuj okulary ochronne i ochronniki słuchu.
4. Nie dopuszczać dzieci do urządzenia.
5. Chronić przed deszczem.
6. Urządzenie z izolacją klasy drugiej.
7. Odłącz przewód zasilający przed rozpoczęciem czynności
obsługowych lub naprawczych.
8. Stosować wewnątrz pomieszczeń, chronić przed wodą i
wilgocią.
9. Nie wrzucać do ognia.
10. Maksymalna dopuszczalna temperatura ogniw.
11. Recykling
BUDOWA I PRZEZNACZENIE
Wiertarko-wkrętarka jest elektronarzędziem zasilanym z
akumulatora. Napęd stanowi silnik komutatorowy prądu stałego
z magnesami trwałymi wraz z przekładnią planetarną. Wiertarko-
wkrętarka jest przeznaczona do wkręcania i wykręcania wkrętów i
śrub w drewnie, metalu, tworzywach sztucznych i ceramice oraz do
wiercenia otworów w wymienionych materiałach. Elektronarzędzia
z napędem akumulatorowym, bezprzewodowe, szczególnie okazują
się przydatne przy pracach związanych z wyposażeniem wnętrz,
adaptacją pomieszczeń, itp.
Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1. Uchwyt szybkomocujący
2. Pierścień uchwytu szybkomocującego
3. Pierścień regulacyjny momentu obrotowego
4. Przełącznik zmiany biegów
5. Przełącznik kierunku obrotów
6. Przycisk mocowania akumulatora
7. Akumulator
8. Włącznik
9. Sygnalizacja stanu naładowania akumulatora (diody LED).
10. Oświetlenie
11. Diody LED
12. Stacja naładowcza
13. Ładowarka
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Akumulator - 2 szt.
2. Ładowarka - 1 szt.
3. Stacja naładowcza - 1 szt.
4. Końcówka wkrętakowa - 1 szt.
5. Torba materiałowa - 1 szt.
PRZYGOTOWANIE DO PRACY
WYJMOWANIE / WKŁADANIE AKUMULATORA
• Ustawić przełącznik kierunku obrotów (5) w położenie środkowe
• Nacisnąć przyciski mocowania akumulatora (6) i wysunąć
akumulator (7) (rys. A).
• Włożyć naładowany akumulator (7) do uchwytu w rękojeści, aż do
słyszalnego zaskoczenia przycisków mocowania akumulatora (6).
ŁADOWANIE AKUMULATORA
Wiertarko-wkrętarka jest dostarczona z akumulatorem częściowo
naładowanym. Ładowanie akumulatora należy przeprowadzać
w warunkach, gdy temperatura otoczenia wynosi 4
0
C - 40
0
C.
Akumulator nowy lub taki, który przez dłuższy czas nie był
użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5
cyklach ładowania i rozładowania.
• Wyjąć akumulator (7) z wiertarko – wkrętarki (rys. A).
• Podłączyć stację naładowczą (12) do ładowarki (13).
• Włączyć ładowarkę (13) do gniazda sieci (230 V AC).
• Umieścić akumulator (7) w stacji naładowczej (12) (rys. B).
Po umieszczeniu akumulatora w stacji naładowczej zaświecą się
diody (11) na stacji naładowczej (12) w różnym układzie (patrz opis
poniżej).
• Świecenie diody zielonej – sygnalizuje podłączenie napięcia.
• Równoczesne świecenie diody zielonej i czerwonej – (po
umieszczeniu akumulatora w stacji naładowczej) informuje, że
trwa proces ładowania akumulatora.
• Czerwona dioda gaśnie, świeci dioda zielona - oznacza, że
akumulator jest w pełni naładowany
W procesie ładowania akumulatory bardzo mocno się
nagrzewają.Nie podejmować pracy tuż po ładowaniu - odczekać
do osiągnięcia przez akumulator temperatury pokojowej. Uchroni
to przed uszkodzeniem akumulatora.
SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA
Każdorazowe wciśnięcie przycisku włącznika uruchamia sygnalizację
stanu naładowania akumulatora.
Wiertarko – wkrętarka jest wyposażona w sygnalizację stanu
naładowania akumulatora (4 diody LED) (9). Aby sprawdzić stan
naładowania akumulatora należy wcisnąć przycisk włącznika (8)
(rys. C). Świecenie wszystkich diod sygnalizuje wysoki poziom
naładowania akumulatora. Świecenie 2 diod sygnalizuje częściowe
rozładowanie. Świecenie tylko 1 diody oznacza wyczerpanie
akumulatora i konieczność jego naładowania.
HAMULEC WRZECIONA
Wiertarko-wkrętarka posiada hamulec elektroniczny zatrzymujący
wrzeciono natychmiast po zwolnieniu nacisku na przycisk
włącznika (8). Hamulec zapewnia precyzję wkręcania i wiercenia nie
dopuszczając do swobodnego obracania wrzeciona po wyłączeniu.
