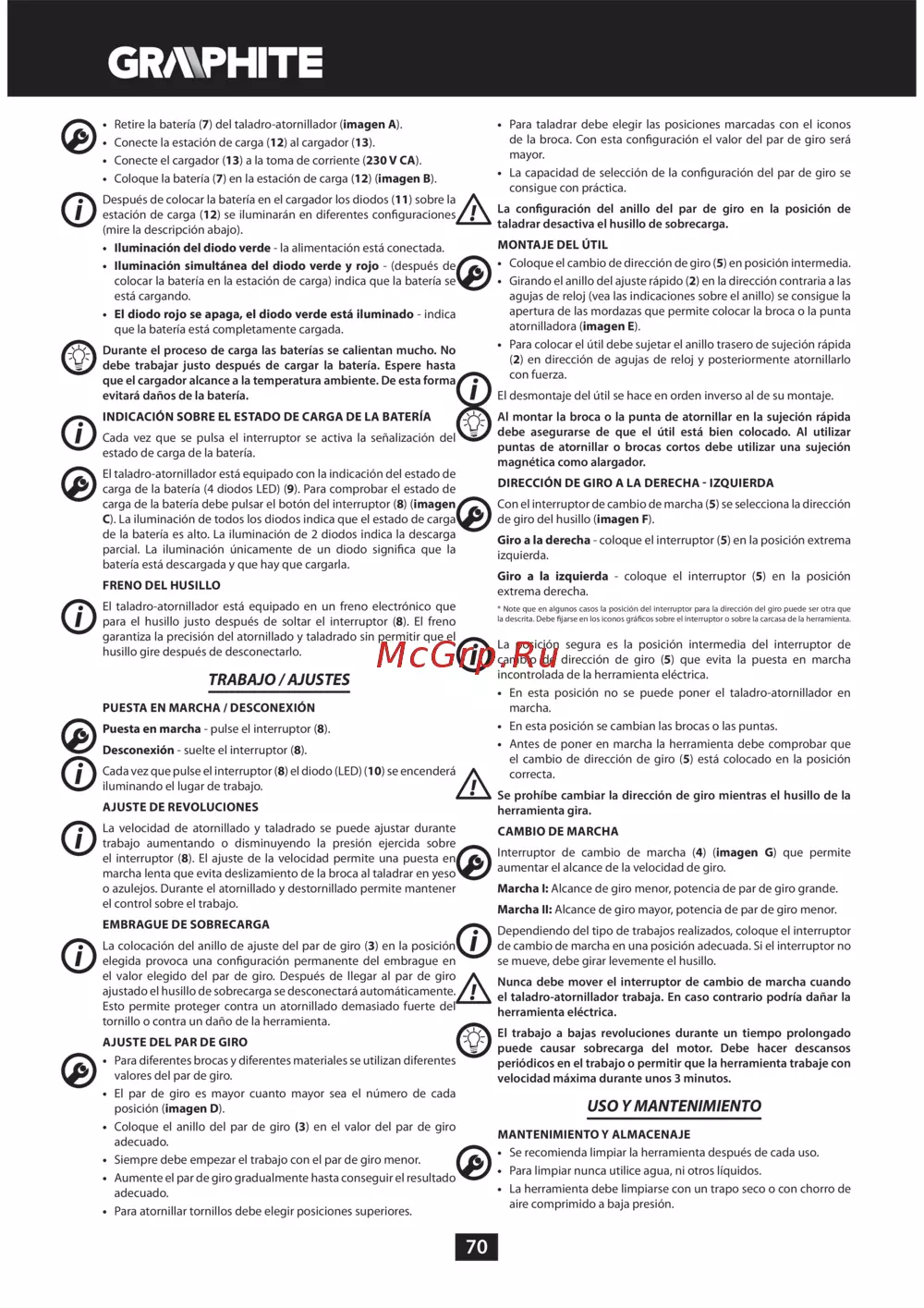

• Retire la batería (7) del taladro-atornillador (imagen A).
• Conecte la estación de carga (12) al cargador (13).
• Conecte el cargador (13) a la toma de corriente (230 V CA).
• Coloque la batería (7) en la estación de carga (12) (imagen B).
Después de colocar la batería en el cargador los diodos (11) sobre la
estación de carga (12) se iluminarán en diferentes configuraciones
(mire la descripción abajo).
• Iluminación del diodo verde - la alimentación está conectada.
• Iluminación simultánea del diodo verde y rojo - (después de
colocar la batería en la estación de carga) indica que la batería se
está cargando.
• El diodo rojo se apaga, el diodo verde está iluminado - indica
que la batería está completamente cargada.
Durante el proceso de carga las baterías se calientan mucho. No
debe trabajar justo después de cargar la batería. Espere hasta
que el cargador alcance a la temperatura ambiente. De esta forma
evitará daños de la batería.
INDICACIÓN SOBRE EL ESTADO DE CARGA DE LA BATERÍA
Cada vez que se pulsa el interruptor se activa la señalización del
estado de carga de la batería.
El taladro-atornillador está equipado con la indicación del estado de
carga de la batería (4 diodos LED) (9). Para comprobar el estado de
carga de la batería debe pulsar el botón del interruptor (8) (imagen
C). La iluminación de todos los diodos indica que el estado de carga
de la batería es alto. La iluminación de 2 diodos indica la descarga
parcial. La iluminación únicamente de un diodo significa que la
batería está descargada y que hay que cargarla.
FRENO DEL HUSILLO
El taladro-atornillador está equipado en un freno electrónico que
para el husillo justo después de soltar el interruptor (8). El freno
garantiza la precisión del atornillado y taladrado sin permitir que el
husillo gire después de desconectarlo.
TRABAJO / AJUSTES
PUESTA EN MARCHA / DESCONEXIÓN
Puesta en marcha - pulse el interruptor (8).
Desconexión - suelte el interruptor (8).
Cada vez que pulse el interruptor (8) el diodo (LED) (10) se encenderá
iluminando el lugar de trabajo.
AJUSTE DE REVOLUCIONES
La velocidad de atornillado y taladrado se puede ajustar durante
trabajo aumentando o disminuyendo la presión ejercida sobre
el interruptor (8). El ajuste de la velocidad permite una puesta en
marcha lenta que evita deslizamiento de la broca al taladrar en yeso
o azulejos. Durante el atornillado y destornillado permite mantener
el control sobre el trabajo.
EMBRAGUE DE SOBRECARGA
La colocación del anillo de ajuste del par de giro (3) en la posición
elegida provoca una configuración permanente del embrague en
el valor elegido del par de giro. Después de llegar al par de giro
ajustado el husillo de sobrecarga se desconectará automáticamente.
Esto permite proteger contra un atornillado demasiado fuerte del
tornillo o contra un daño de la herramienta.
AJUSTE DEL PAR DE GIRO
• Para diferentes brocas y diferentes materiales se utilizan diferentes
valores del par de giro.
• El par de giro es mayor cuanto mayor sea el número de cada
posición (imagen D).
• Coloque el anillo del par de giro (3) en el valor del par de giro
adecuado.
• Siempre debe empezar el trabajo con el par de giro menor.
• Aumente el par de giro gradualmente hasta conseguir el resultado
adecuado.
• Para atornillar tornillos debe elegir posiciones superiores.
• Para taladrar debe elegir las posiciones marcadas con el iconos
de la broca. Con esta configuración el valor del par de giro será
mayor.
• La capacidad de selección de la configuración del par de giro se
consigue con práctica.
La conguración del anillo del par de giro en la posición de
taladrar desactiva el husillo de sobrecarga.
MONTAJE DEL ÚTIL
• Coloque el cambio de dirección de giro (5) en posición intermedia.
• Girando el anillo del ajuste rápido (2) en la dirección contraria a las
agujas de reloj (vea las indicaciones sobre el anillo) se consigue la
apertura de las mordazas que permite colocar la broca o la punta
atornilladora (imagen E).
• Para colocar el útil debe sujetar el anillo trasero de sujeción rápida
(2) en dirección de agujas de reloj y posteriormente atornillarlo
con fuerza.
El desmontaje del útil se hace en orden inverso al de su montaje.
Al montar la broca o la punta de atornillar en la sujeción rápida
debe asegurarse de que el útil está bien colocado. Al utilizar
puntas de atornillar o brocas cortos debe utilizar una sujeción
magnética como alargador.
DIRECCIÓN DE GIRO A LA DERECHA - IZQUIERDA
Con el interruptor de cambio de marcha (5) se selecciona la dirección
de giro del husillo (imagen F).
Giro a la derecha - coloque el interruptor (5) en la posición extrema
izquierda.
Giro a la izquierda - coloque el interruptor (5) en la posición
extrema derecha.
* Note que en algunos casos la posición del interruptor para la dirección del giro puede ser otra que
la descrita. Debe fijarse en los iconos gráficos sobre el interruptor o sobre la carcasa de la herramienta.
La posición segura es la posición intermedia del interruptor de
cambio de dirección de giro (5) que evita la puesta en marcha
incontrolada de la herramienta eléctrica.
• En esta posición no se puede poner el taladro-atornillador en
marcha.
• En esta posición se cambian las brocas o las puntas.
• Antes de poner en marcha la herramienta debe comprobar que
el cambio de dirección de giro (5) está colocado en la posición
correcta.
Se prohíbe cambiar la dirección de giro mientras el husillo de la
herramienta gira.
CAMBIO DE MARCHA
Interruptor de cambio de marcha (4) (imagen G) que permite
aumentar el alcance de la velocidad de giro.
Marcha I: Alcance de giro menor, potencia de par de giro grande.
Marcha II: Alcance de giro mayor, potencia de par de giro menor.
Dependiendo del tipo de trabajos realizados, coloque el interruptor
de cambio de marcha en una posición adecuada. Si el interruptor no
se mueve, debe girar levemente el husillo.
Nunca debe mover el interruptor de cambio de marcha cuando
el taladro-atornillador trabaja. En caso contrario podría dañar la
herramienta eléctrica.
El trabajo a bajas revoluciones durante un tiempo prolongado
puede causar sobrecarga del motor. Debe hacer descansos
periódicos en el trabajo o permitir que la herramienta trabaje con
velocidad máxima durante unos 3 minutos.
USO Y MANTENIMIENTO
MANTENIMIENTO Y ALMACENAJE
• Se recomienda limpiar la herramienta después de cada uso.
• Para limpiar nunca utilice agua, ni otros líquidos.
• La herramienta debe limpiarse con un trapo seco o con chorro de
aire comprimido a baja presión.
