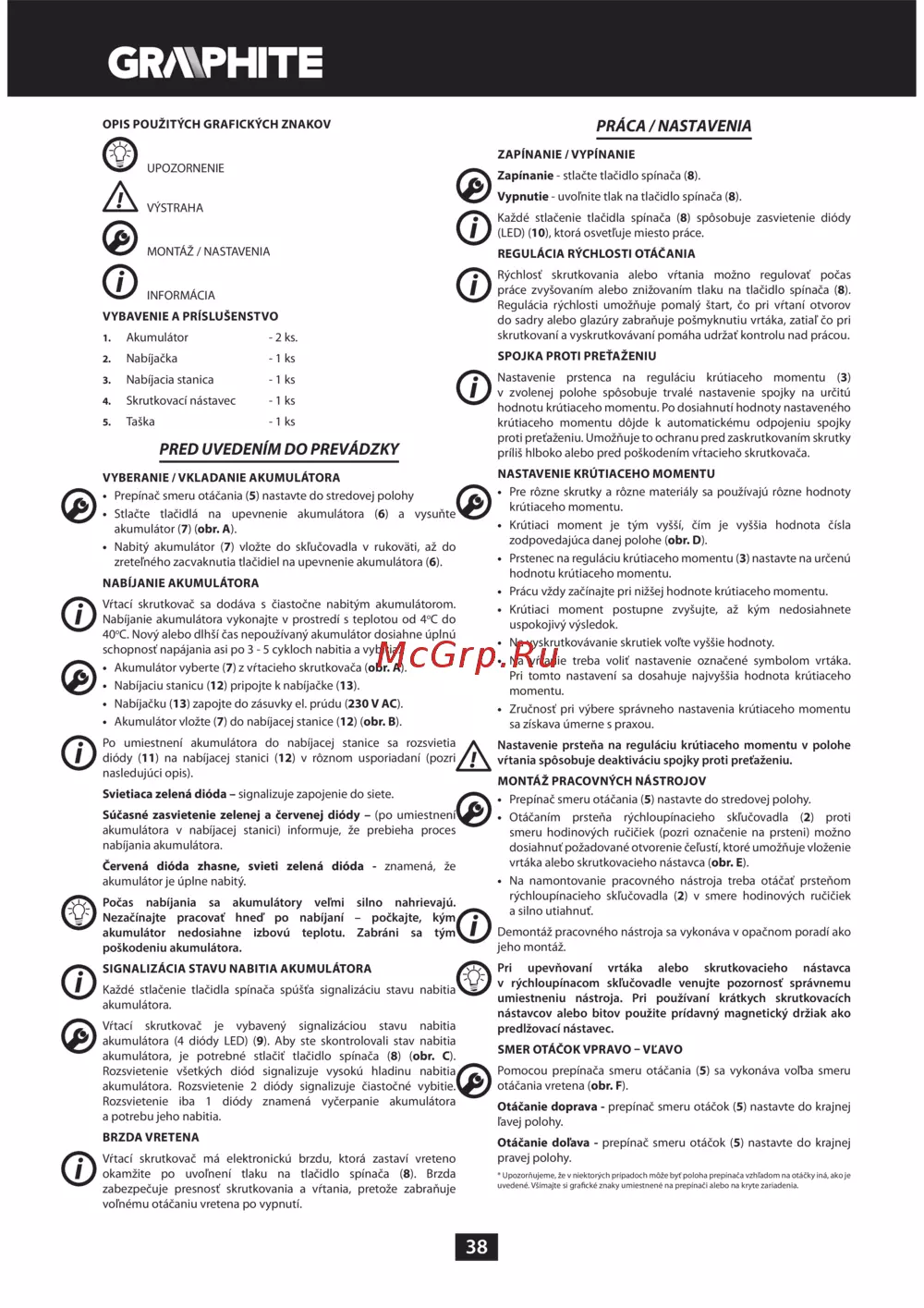

38
OPIS POUŽITÝCH GRAFICKÝCH ZNAKOV
UPOZORNENIE
VÝSTRAHA
MONTÁŽ / NASTAVENIA
INFORMÁCIA
VYBAVENIE APRÍSLUŠENSTVO
1. Akumulátor - 2 ks.
2. Nabíjačka - 1 ks
3. Nabíjacia stanica - 1 ks
4. Skrutkovací nástavec - 1 ks
5. Taška - 1 ks
PRED UVEDENÍM DO PREVÁDZKY
VYBERANIE / VKLADANIE AKUMULÁTORA
• Prepínač smeru otáčania (5) nastavte do stredovej polohy
• Stlačte tlačidlá na upevnenie akumulátora (6) a vysuňte
akumulátor (7) (obr. A).
• Nabitý akumulátor (7) vložte do skľučovadla v rukoväti, až do
zreteľného zacvaknutia tlačidiel na upevnenie akumulátora (6).
NABÍJANIE AKUMULÁTORA
Vŕtací skrutkovač sa dodáva s čiastočne nabitým akumulátorom.
Nabíjanie akumulátora vykonajte v prostredí s teplotou od 4
o
C do
40
o
C. Nový alebo dlhší čas nepoužívaný akumulátor dosiahne úplnú
schopnosť napájania asi po 3 - 5 cykloch nabitia a vybitia.
• Akumulátor vyberte (7) z vŕtacieho skrutkovača (obr. A).
• Nabíjaciu stanicu (12) pripojte k nabíjačke (13).
• Nabíjačku (13) zapojte do zásuvky el. prúdu (230 V AC).
• Akumulátor vložte (7) do nabíjacej stanice (12) (obr. B).
Po umiestnení akumulátora do nabíjacej stanice sa rozsvietia
diódy (11) na nabíjacej stanici (12) v rôznom usporiadaní (pozri
nasledujúci opis).
Svietiaca zelená dióda – signalizuje zapojenie do siete.
Súčasné zasvietenie zelenej ačervenej diódy – (po umiestnení
akumulátora v nabíjacej stanici) informuje, že prebieha proces
nabíjania akumulátora.
Červená dióda zhasne, svieti zelená dióda - znamená, že
akumulátor je úplne nabitý.
Počas nabíjania sa akumulátory veľmi silno nahrievajú.
Nezačínajte pracovať hneď po nabíjaní – počkajte, kým
akumulátor nedosiahne izbovú teplotu. Zabráni sa tým
poškodeniu akumulátora.
SIGNALIZÁCIA STAVU NABITIA AKUMULÁTORA
Každé stlačenie tlačidla spínača spúšťa signalizáciu stavu nabitia
akumulátora.
Vŕtací skrutkovač je vybavený signalizáciou stavu nabitia
akumulátora (4 diódy LED) (9). Aby ste skontrolovali stav nabitia
akumulátora, je potrebné stlačiť tlačidlo spínača (8) (obr. C).
Rozsvietenie všetkých diód signalizuje vysokú hladinu nabitia
akumulátora. Rozsvietenie 2 diódy signalizuje čiastočné vybitie.
Rozsvietenie iba 1 diódy znamená vyčerpanie akumulátora
a potrebu jeho nabitia.
BRZDA VRETENA
Vŕtací skrutkovač má elektronickú brzdu, ktorá zastaví vreteno
okamžite po uvoľnení tlaku na tlačidlo spínača (8). Brzda
zabezpečuje presnosť skrutkovania a vŕtania, pretože zabraňuje
voľnému otáčaniu vretena po vypnutí.
PRÁCA / NASTAVENIA
ZAPÍNANIE / VYPÍNANIE
Zapínanie - stlačte tlačidlo spínača (8).
Vypnutie - uvoľnite tlak na tlačidlo spínača (8).
Každé stlačenie tlačidla spínača (8) spôsobuje zasvietenie diódy
(LED) (10), ktorá osvetľuje miesto práce.
REGULÁCIA RÝCHLOSTI OTÁČANIA
Rýchlosť skrutkovania alebo vŕtania možno regulovať počas
práce zvyšovaním alebo znižovaním tlaku na tlačidlo spínača (8).
Regulácia rýchlosti umožňuje pomalý štart, čo pri vŕtaní otvorov
do sadry alebo glazúry zabraňuje pošmyknutiu vrtáka, zatiaľ čo pri
skrutkovaní a vyskrutkovávaní pomáha udržať kontrolu nad prácou.
SPOJKA PROTI PREŤAŽENIU
Nastavenie prstenca na reguláciu krútiaceho momentu (3)
v zvolenej polohe spôsobuje trvalé nastavenie spojky na určitú
hodnotu krútiaceho momentu. Po dosiahnutí hodnoty nastaveného
krútiaceho momentu dôjde k automatickému odpojeniu spojky
proti preťaženiu. Umožňuje to ochranu pred zaskrutkovaním skrutky
príliš hlboko alebo pred poškodením vŕtacieho skrutkovača.
NASTAVENIE KRÚTIACEHO MOMENTU
• Pre rôzne skrutky a rôzne materiály sa používajú rôzne hodnoty
krútiaceho momentu.
• Krútiaci moment je tým vyšší, čím je vyššia hodnota čísla
zodpovedajúca danej polohe (obr. D).
• Prstenec na reguláciu krútiaceho momentu (3) nastavte na určenú
hodnotu krútiaceho momentu.
• Prácu vždy začínajte pri nižšej hodnote krútiaceho momentu.
• Krútiaci moment postupne zvyšujte, až kým nedosiahnete
uspokojivý výsledok.
• Na vyskrutkovávanie skrutiek voľte vyššie hodnoty.
• Na vŕtanie treba voliť nastavenie označené symbolom vrtáka.
Pri tomto nastavení sa dosahuje najvyššia hodnota krútiaceho
momentu.
• Zručnosť pri výbere správneho nastavenia krútiaceho momentu
sa získava úmerne s praxou.
Nastavenie prsteňa na reguláciu krútiaceho momentu v polohe
vŕtania spôsobuje deaktiváciu spojky proti preťaženiu.
MONTÁŽ PRACOVNÝCH NÁSTROJOV
• Prepínač smeru otáčania (5) nastavte do stredovej polohy.
• Otáčaním prsteňa rýchloupínacieho skľučovadla (2) proti
smeru hodinových ručičiek (pozri označenie na prsteni) možno
dosiahnuť požadované otvorenie čeľustí, ktoré umožňuje vloženie
vrtáka alebo skrutkovacieho nástavca (obr. E).
• Na namontovanie pracovného nástroja treba otáčať prsteňom
rýchloupínacieho skľučovadla (2) v smere hodinových ručičiek
a silno utiahnuť.
Demontáž pracovného nástroja sa vykonáva v opačnom poradí ako
jeho montáž.
Pri upevňovaní vrtáka alebo skrutkovacieho nástavca
v rýchloupínacom skľučovadle venujte pozornosť správnemu
umiestneniu nástroja. Pri používaní krátkych skrutkovacích
nástavcov alebo bitov použite prídavný magnetický držiak ako
predlžovací nástavec.
SMER OTÁČOK VPRAVO VĽAVO
Pomocou prepínača smeru otáčania (5) sa vykonáva voľba smeru
otáčania vretena (obr. F).
Otáčanie doprava - prepínač smeru otáčok (5) nastavte do krajnej
ľavej polohy.
Otáčanie doľava - prepínač smeru otáčok (5) nastavte do krajnej
pravej polohy.
* Upozorňujeme, že v niektorých prípadoch môže byť poloha prepínača vzhľadom na otáčky iná, ako je
uvedené. Všímajte si grafické znaky umiestnené na prepínači alebo na kryte zariadenia.
