Таким образом, конечная точка задания P1 = (0 В, 0 об/мин) не приводит к появлению зоны нечувствительности, но
конечная точка задания P1 = (1 В, 0 об/мин), вызывает в этом случае появление зоны нечувствительности от -1 до +1
В при условии, что конечная точка P2 находится в квадранте 1 или 4.
Случай 1. Этот случай показывает, как фиксируется вход задания с пределами, лежащими внутри интервала от Мин.
до Макс.

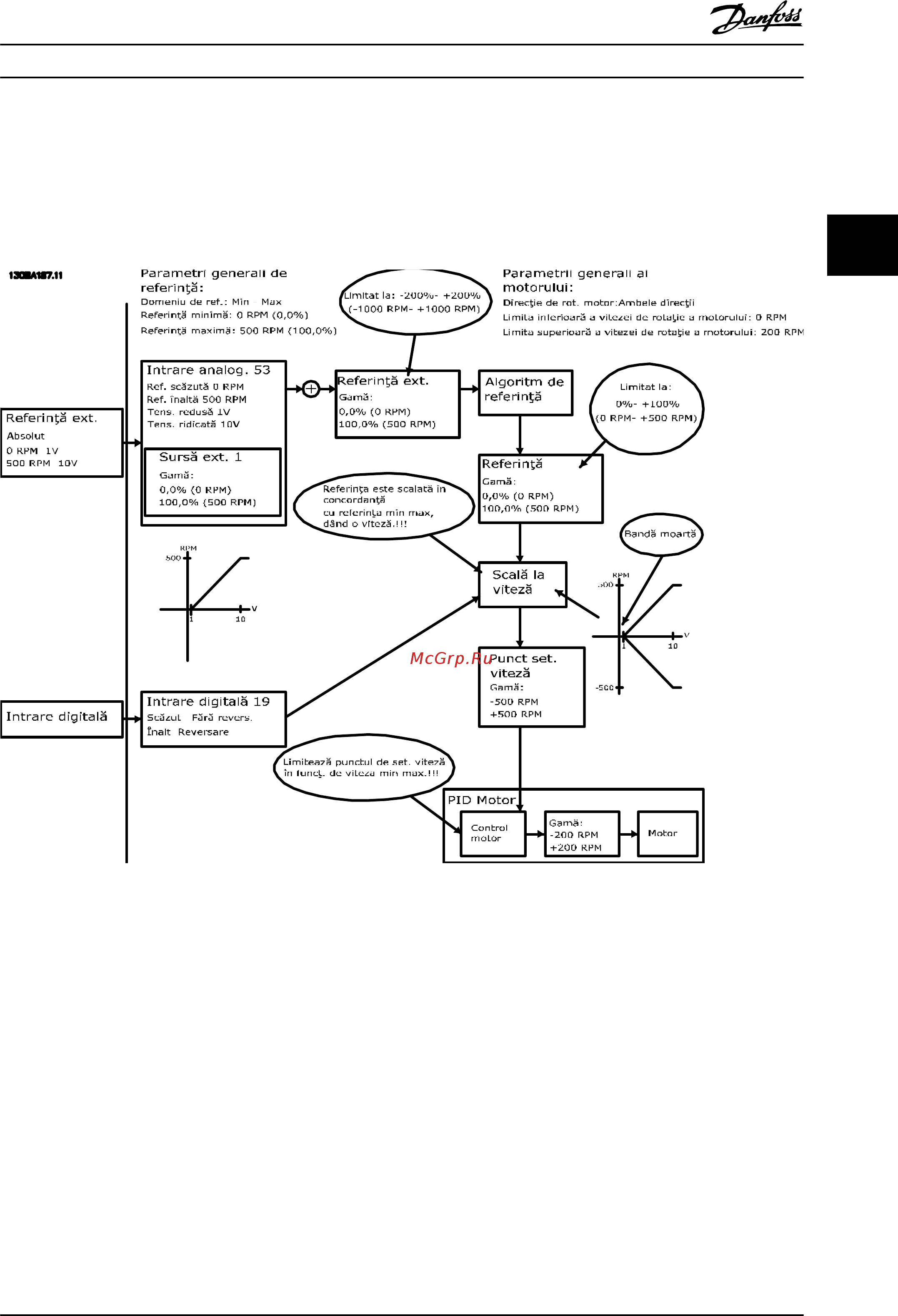

Рисунок 3.18 Положительное задание с зоной нечувствительности, цифровой вход для запуска реверса.
