Danfoss VLT Automation Drive FC-302P800T5 Инструкция по проектированию онлайн [38/306] 455355
![Danfoss VLT Automation Drive FC-302P800T5 Инструкция по проектированию онлайн [38/306] 455355](/views2/1560591/page38/bg26.png)
Случай 2. Этот случай показывает, как вход задания с пределами, находящимися вне пределов от -Макс. до +Макс.,
фиксирует на входах нижний и верхний пределы перед прибавлением к внешнему заданию, а также как внешнее
задание фиксируется алгоритмом задания к диапазону от -Макс. до +Макс.

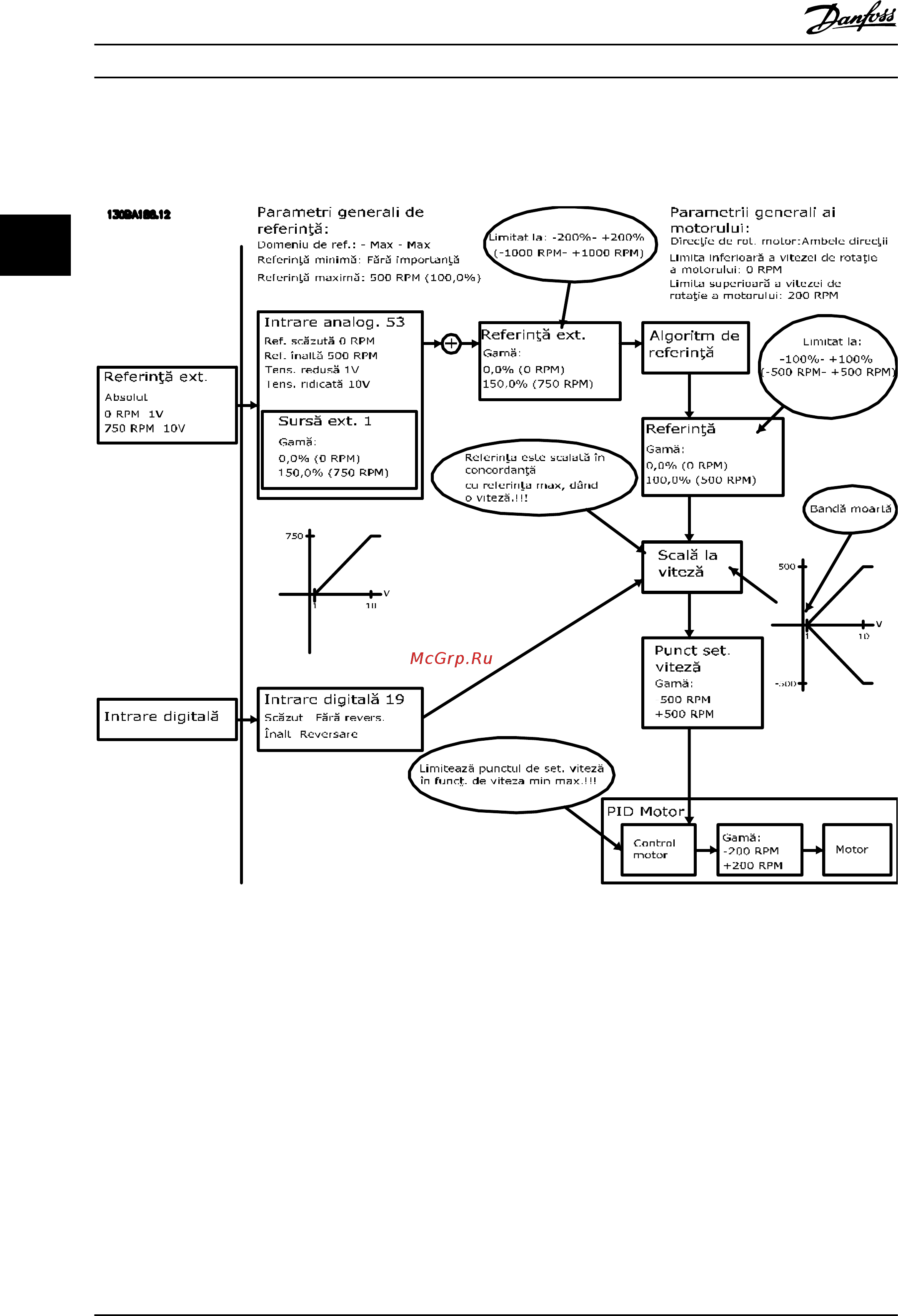

Рисунок 3.19 Положительное задание с зоной нечувствительности, цифровой вход для запуска реверса. Правила фиксации
Общие сведения об изделии
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
36 MG34S250 — Вер. 29-11-2013
33
