6. Дополнительное оборудование
100
6
6.3RKRP2A51, KRP2A61: адаптер для подключения дополнительного электрооборудования
3

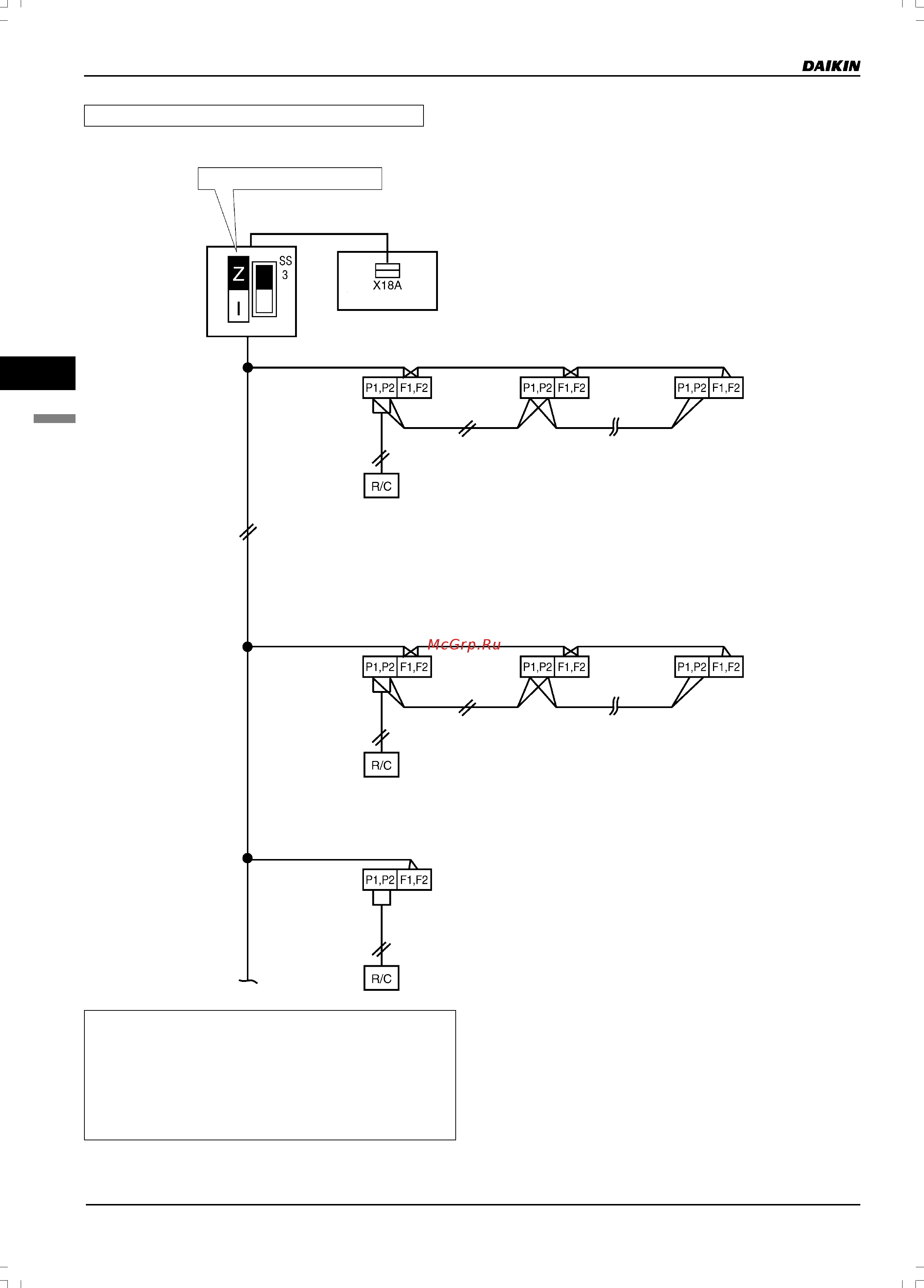

Прокладка проводов к внутренним блокам
1. Управление зонами
Обязательно установите переключатель
в положение «ZONE» («ЗОНА»)
Печатная плата в сборе
ВЫХОД ИНДИКАЦИИ
Печатная плата
адаптера
Пульт
управления
Не более 16 блоков
Пульт
управления
Не более 16 блоков
Пульт
управления
Не более
64 групп
(Технические характеристики проводки)
Тип проводов ........ Изолированный провод (двухжильный)
Сечение ................ 0,75~1,25 мм
2
Длина ................... Не более 1000 м
<ВАЖНОЕ ЗАМЕЧАНИЕ>
Для обеспечения нормальной работы системы проводка
управления должна располагаться на расстоянии не менее
50 мм от проводки силового электропитания.
(HC0123)
