6. Дополнительное оборудование
111
6
6.5RKRP1B2: адаптер блокировки для VRV
5

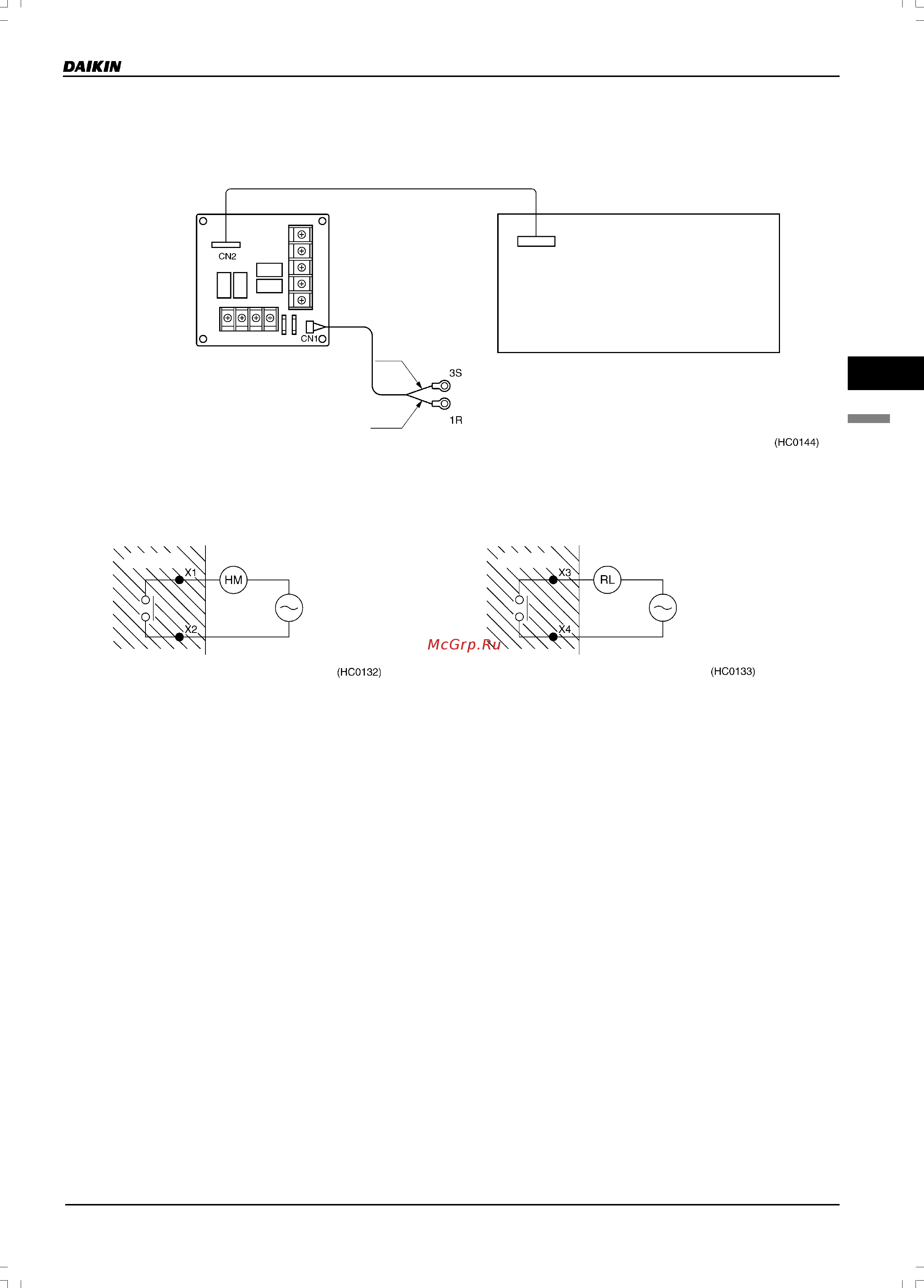

2. Электропроводка
• Подключение проводки к внутреннему блоку производите в соответствии с прилагаемой к нему монтажной схемой.
(Провода, подключаемые к блоку, не должны проходить над печатной платой).
• Подключите адаптер к внутреннему блоку, как показано ниже.
Белый
Черный
Использование выходного сигнала для
регистрации работы компрессора.
Пример
HM: электрический счетчик
(местной поставки)
Перем. напряжение
2208240 В
Пример
RL: сигнальная лампа работы
(местной поставки)
Перем. напряжение
2208240 В
• СN33 .... для SkyAir
• СN16 .... для VRV
Для SkyAir ......... подключите провода к клеммам № 1 и № 3
на клеммной колодке внутреннего блока
Для VRV ............. подключите провода к клеммам R и S на
клеммной колодке внутреннего блока
1. Использование сигнала индикации работы
• Подключение электрического счетчика • Индикатор включения вентилятора
Использование выходного сигнала для
регистрации работы вентилятора.
2. Если установлено другое дополнительное оборудование (вспомогательный электронагреватель, увлажнитель и
комплект для забора чистого воздуха)
• Правильно подключите провода в соответствии с инструкцией по монтажу, включенной в состав комплекта.
• При подключении электропроводов к внутреннему блоку руководствуйтесь прилагаемой к нему монтажной схемой.
