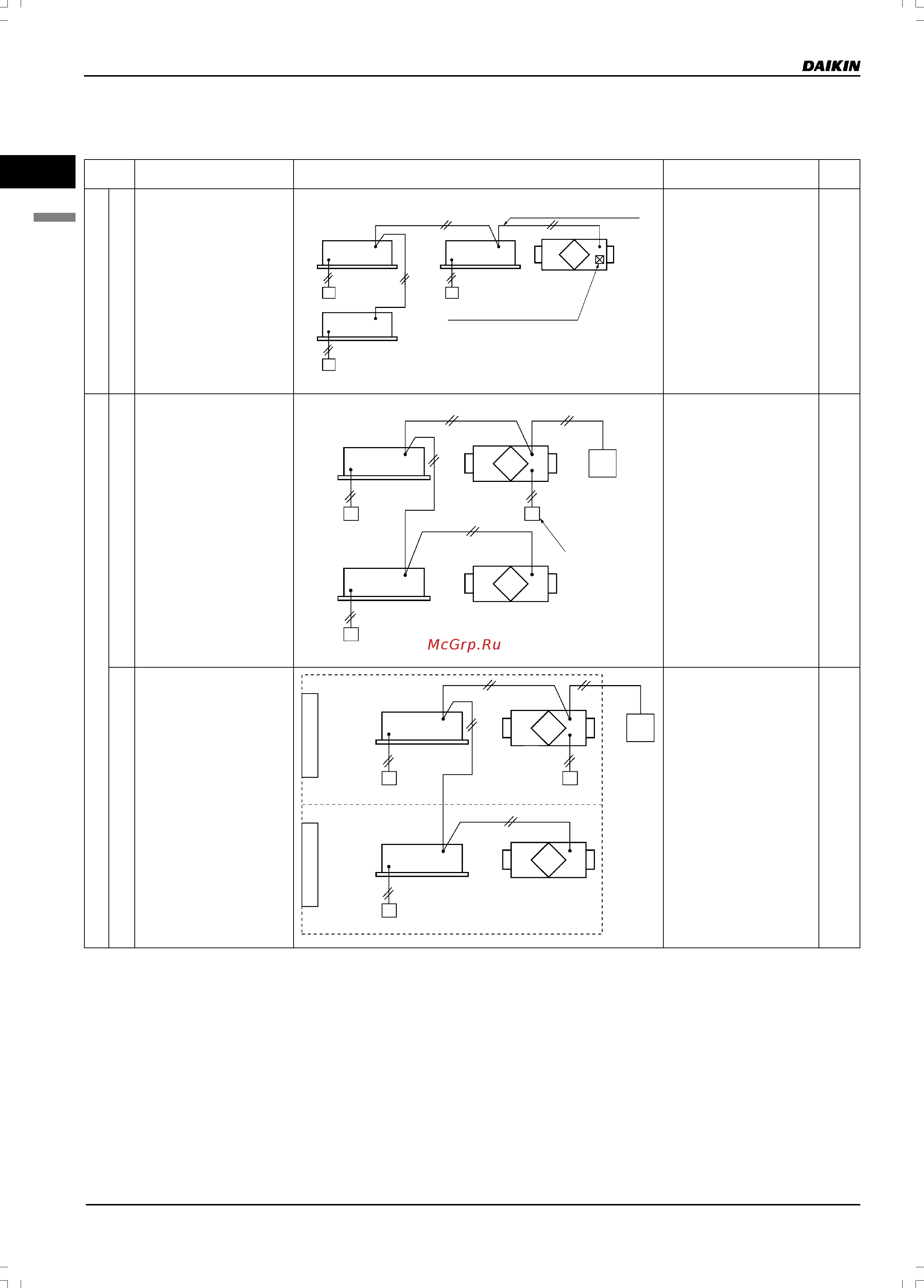

2. Система управления
14
2
2.2RОсновные конфигурации
2
Блокировка с системами VRV или SkyAir
• Если управление блоком HRV взаимно
блокировано с 2 или несколькими
группами внутренних блоков,
блок HRV включается при включении
одного из внутренних блоков группы.
Кроме того, блоком HRV можно
управлять отдельно с пульта
внутреннего блока, даже если
внутренний блок выключен.
Центральная линия управления
Плата адаптера для дистанционного
управления
Коллективное/индивидуальное управление
Централизованная система управления
Система
управления
Блокировка с 2 или несколькими группами
KRP2A61
• Плата адаптера пульта
управления.
(Одна плата адаптера должна быть
установлена либо на блоке HRV,
либо на внутреннем блоке.)
(Пульт централизованного управления
(вкл./выкл.)
• С пульта управления можно
одновременно включать/выключать до
16 блоков, а в системе можно
установить до 4 пультов.
(Программируемый таймер.)
• Один программируемый таймер
может контролировать недельное
расписание для 128 блоков.
(Плата адаптера для дистанционного
управления.)
• С помощью одной платы адаптера
можно контролировать до 64 групп.
Внутренний блок
Блок HRV
Внутренний блок
Внутренний блок
Блок HRV
Пульт централизованного
управления (вкл./выкл.)
или программируемый
таймер
Пульт управления блока HRV
DCS301B61
• Пульт централизованного
управления (вкл./выкл.)
(до 4 контроллеров)
DST301B61
• Программируемый таймер
KRP2A61
• Плата адаптера для
дистанционного управления
(нельзя использовать вместе с
другим центральным контроллером)
• На внутреннем блоке должен быть
установлен один из указанных
контроллеров. (В блоке HRV можно
установить только плату KRP2A61.)
Система зонального управления
• С центрального пульта управления
можно контролировать работу зоны,
состоящей из нескольких групп
устройств.
• С центрального пульта управления
можно управлять отдельными
блоками HRV в каждой зоне.
Внутренний блок
Зона 1
Пульт управления внутреннего блока
Пульт управления внутреннего блока
Блок HRV
Блок HRV
Пульт управления внутреннего блока
Центральный
пульт
управления
Необходимое дополнительное
оборудование
Описание системы
Назначение и область применения
Пульт управления внутреннего блока
Пульт управления внутреннего блока
Пульт управления внутреннего блока
Блок HRVВнутренний блок
Пульт управления
внутреннего блока
Внутренний блок
Блок HRV
Зона 2
Пульт управления блока HRV
DCS302B61
• Центральный пульт управления
