4. Монтаж
70
4
4.3RПредостережения
3
6. Перед установкой проверьте, позволяют ли
окружающие условия использовать блоки HRV.
Рабочие условия окружающей среды: от –10°С до 50°С по
сухому термометру при относительной влажности не более
80%.
Температура наружного воздуха
В случае эксплуатации блока при температуре ниже –10°
температура воздуха в помещении значительно отличается
от температуры наружного воздуха, и, в зависимости от
температуры и влажности, на теплообменнике может
образовываться иней. Днем, когда температура
повышается, иней тает, но до тех пор, пока он не растает,
эффективность работы теплообменника понижается.
В качестве решения проблемы предлагается
предварительный подогрев воздуха на стороне с
низкой температурой.
В местности, где температура превышает 50°С, возможны
деформация деталей из полимерных материалов, таких как
воздушный фильтр, и сокращение срока службы
электродвигателя и деталей электрической схемы из`за
ухудшения характеристик.
7. Ниже приведены точно определенные
окружающие условия эксплуатации
Окружающие условия
Окружающая темпера`
тура и влажность для
блока HRV
от –10°С до 50°С по сухому термометру при
относительной влажности не более 80%
Воздух снаружи и
внутри помещения
от –10°С до 43°С по
сухому термометру
Относительная влажность
[%RH] как описано ниже
1) Эксплуатация в местности с высокой влажностью
(в режиме охлаждения)
Для предотвращения образования конденсата используйте
блок при условии, что относительная влажность
нагнетаемого воздуха в помещении не превышает 95% по
психрометрической диаграмме.
КПД по энтальпии при
охлаждении В%
Кривая насыщения
Абсолютная влажность (кг/кг)
КПД по температуре А%
Температура по сухому термометру (°С)

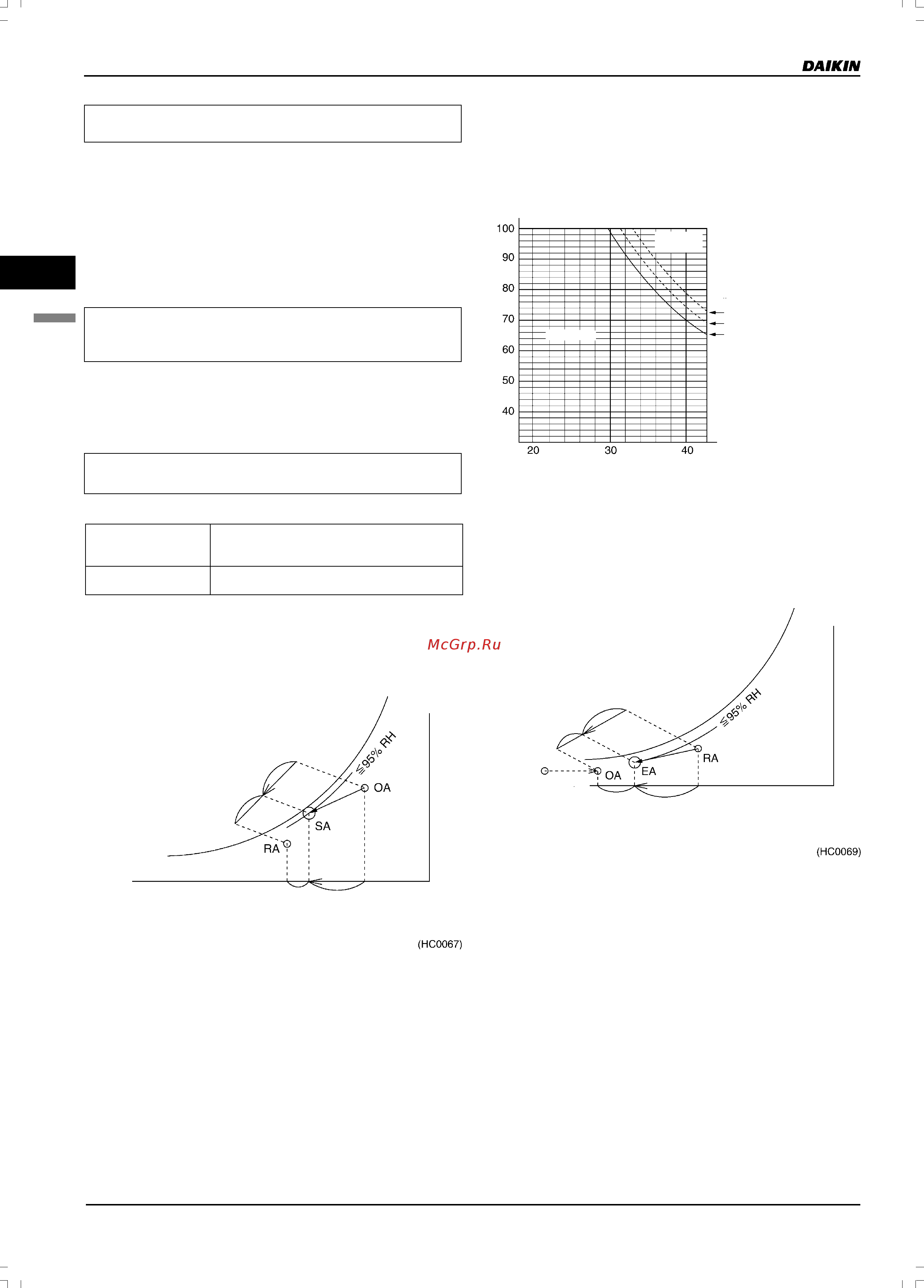

На рис. 1 показаны границы рабочего диапазона при
нормальных условиях в помещении.
Рис. 1 Условия:
КПД по температуре А% = 72%
КПД по энтальпии при охлаждении В% = 56%
Эти условия, соответствующие минимальному КПД,
являются наиболее неблагоприятными при работе
HRV — наибольшая вероятность образования
конденсата.
Относительная влажность наружного воздуха (% RH)
Блок нерабо
тоспособен
Блок работо
способен
Температура наружного воздуха
(°С по сухому термометру)
Условия внутри помещения
25°С по сухому термометру, отн.
влажность 60%
22°С по сухому термометру, отн.
влажность 50%
22°С по сухому термометру, отн.
влажность 60%
(HC0068)
2) Эксплуатация в холодной местности (в режиме
нагрева)
Для предотвращения образования конденсата и инея
используйте блок при условии, что относительная
влажность нагнетаемого наружного воздуха не превышает
95% по психрометрической диаграмме.
КПД по энтальпии при
охлаждении С%
Кривая насыщения
Абсолютная влажность (кг/кг)
КПД по температуре А%
Температура по сухому термометру (°С)
(при нагреве)
Примечание
Если относительная влажность нагнетаемого наружного
воздуха превышает 95%, то необходим предварительный
подогрев наружного всасываемого воздуха.
