4. Монтаж
67
4
4.1RСнижение эксплуатационного шума
1
4.1.4 Использование средств подавления шума
Предостережение
1. Убедитесь, что гибкий воздуховод (длиной 2 м) присоединен к выпускному отверстию блока HRV со стороны подачи
воздуха в помещение.
2. Не присоединяйте спиральный воздуховод и алюминиевые гофрированные секции непосредственно к выпускному
отверстию главного корпуса.
* Глушитель особенно эффективен при использовании одновременно с гибким воздуховодом.

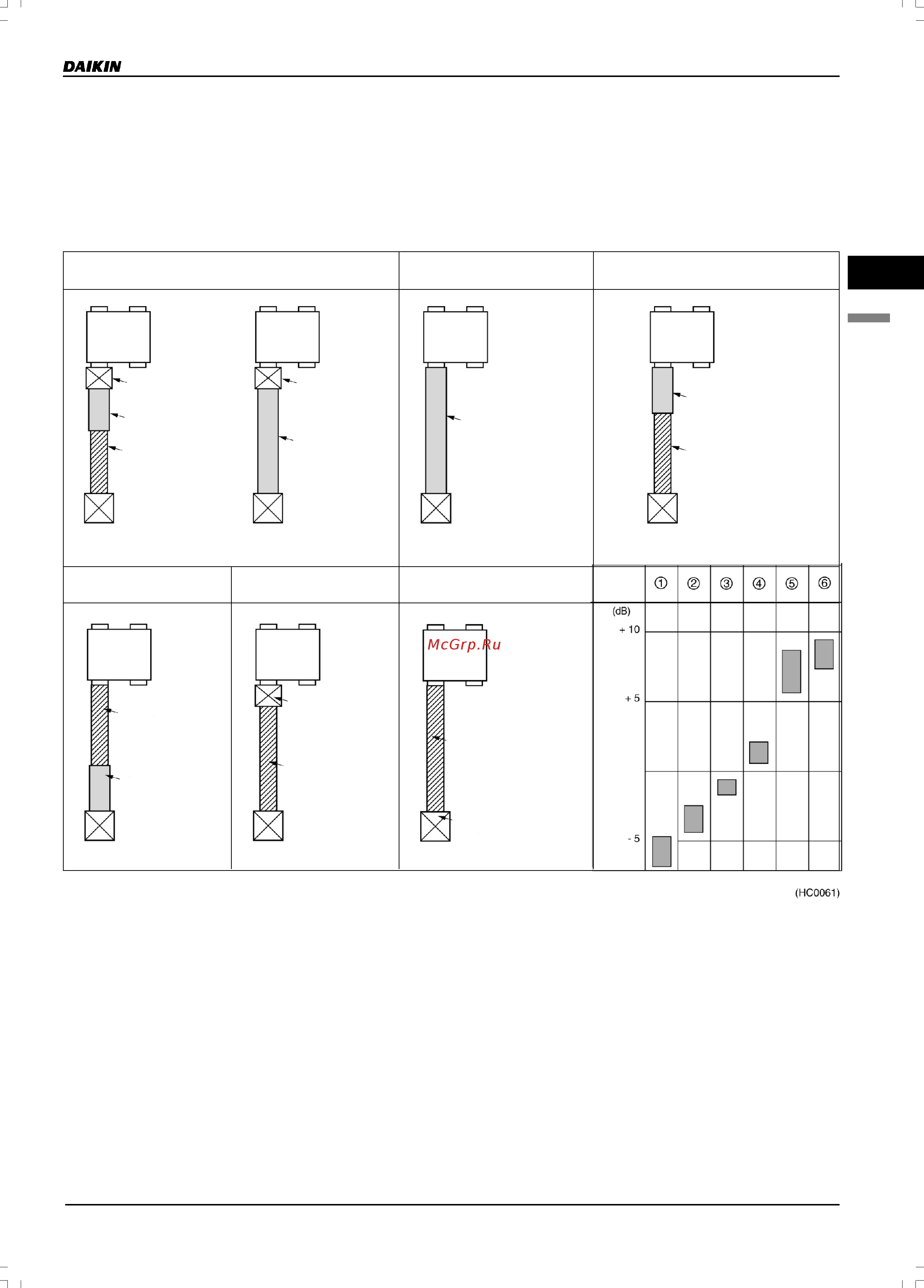

4.1.5 Сравнение эффективности (햲 → 햷 в порядке уменьшения эффективности)
햲 Установка глушителя и гибкого воздуховода длиной 2 м
Установка глушителя и гибкого воздуховода длиной 6 м
햳 Установка гибкого воздуховода
длиной 6 м
햴 Установка гибкого воздуховода длиной 2 м со
стороны блока HRV
Блок
HRV
Блок
HRV
Блок
HRV
Блок
HRV
Глушитель
Глушитель
Гибкий воздуховод
длиной 2 м
Гибкий воздуховод
длиной 2 м
Спиральный воздуховод
длиной 4 м
Спиральный воздуховод
длиной 4 м
Гибкий воздуховод
длиной 6 м
Гибкий воздуховод
длиной 6 м
(Эффект от применения этого средства не изменяется
при использовании воздуховода длиной более 2 м)
햵
Установка гибкого воздуховода
длиной 2 м со стороны решетки
всасывания и выпуска воздуха
햶 Установка глушителя 햳
Спиральный воздуховод длиной 6 м
Средства шумопонижения не используются
Блок
HRV
Блок
HRV
Блок
HRV
Спиральный
воздуховод
длиной 4 м
Гибкий
воздуховод
длиной 2 м
Глушитель
Спиральный
воздуховод
длиной 6 м
Спиральный
воздуховод
длиной 6 м
Решетка всасывания
и выпуска воздуха
Значение
в каталоге
Примечание
Измерение шума проводится в точке на 1,5 м ниже решетки всасывания воздуха. Эксплуатационный шум соответствует
стандарту JIS; результаты пересчитаны в значения для безэховой камеры.
4.1.6 Шильдик с замечаниями
На блоках HRV имеются следующие «Замечания по присоединению воздуховодов»
• При присоединении спирального воздуховода или алюминиевых гофрированных секций шум у воздуховыпускного
отверстия на 8~11 дБА превышает эксплуатационный шум самого блока.
• При использовании этого блока в помещении с низким уровнем шума следует принять меры по снижению
эксплуатационного шума, для чего к выходному отверстию блока HRV со стороны всасывания воздуха из помещения
подключается дополнительный гибкий воздуховод.
