Daikin VAM1500FA [83/179] Вскрытие электрического щитка
![Daikin VAM1500FA [83/179] Вскрытие электрического щитка](/views2/1718965/page83/bg53.png)
4. Монтаж
81
4
4.8RПрокладка электропроводов
8

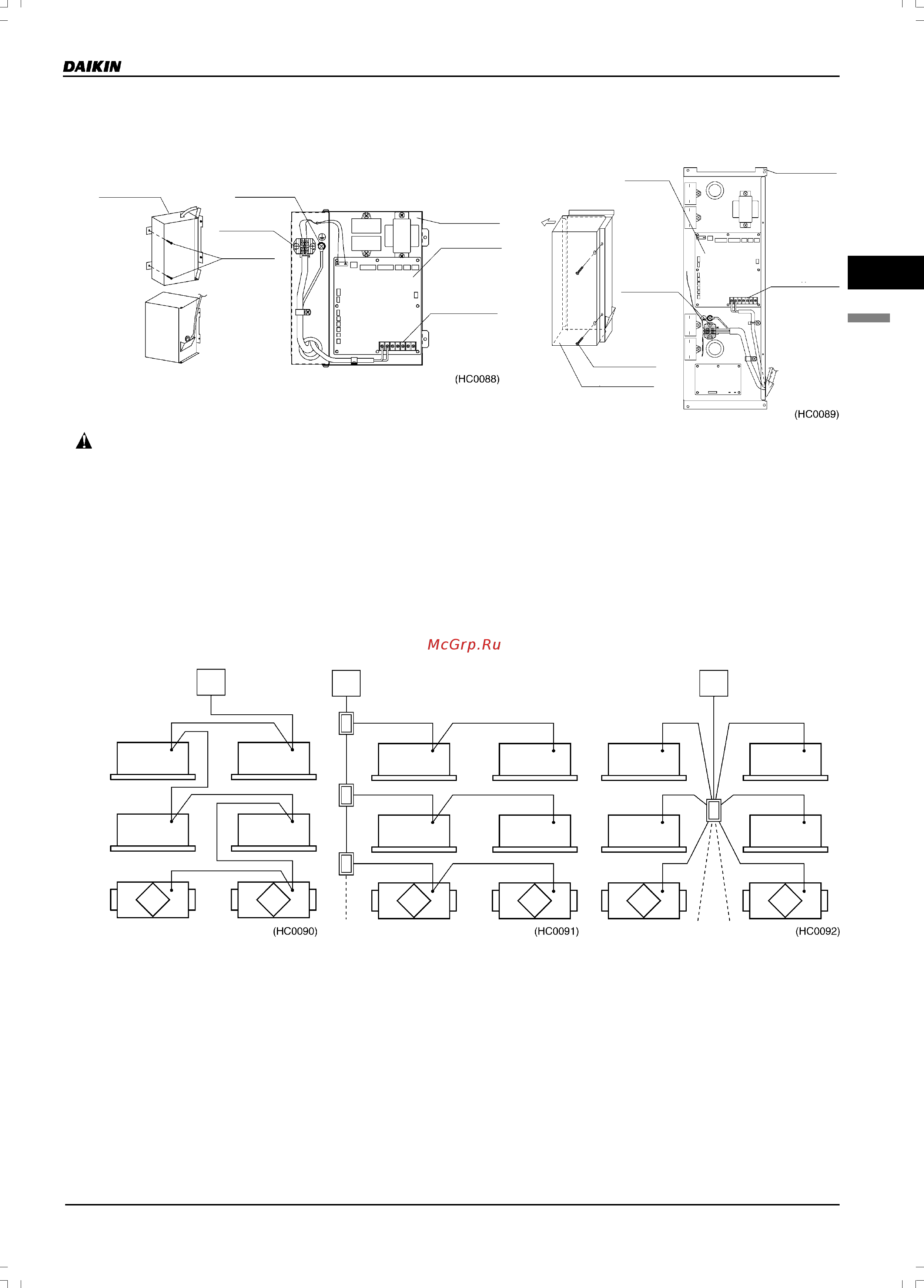

4.8.1 Вскрытие электрического щитка
VAM150FAVE, VAM250FAVE, VAM350FAVE, VAM1500FA5VE, VAM2000FA5VE
VAM500FAVE, VAM650FAVE, VAM800FA5VE, VAM1000FA5VE
Монтажное основание электрического щитка
(Крышка электрического шкафа)
Клемма заземления
Клеммная колодка
Крепежный винт
Монтажное
основание для
электрооборудования
Печатная плата
Клеммная колодка
проводов управления
???????
Монтажное
основание для
электрооборудования
Печатная плата
Клеммная колодка
проводов управления
Клеммная колодка
Крепежный винт
Крышка электрического
шкафа
Перед тем, как открыть крышку, обязательно отключите электропитание главных блоков и других устройств,
подключенных к главным блокам.
• Снимите винт крепления крышки и откройте электрический щиток.
• Закрепите провода питания и управления с помощью хомутов, как показано выше.
4.8.2 Установка дополнительной печатной платы адаптера
1. Откройте крышку электрического щитка согласно инструкции, описанной в разделе «Вскрытие электрического щитка».
2. Снимите винт крепления и установите печатную плату адаптера.
3. После подключения проводов затяните винты крышки электрического щитка.
(Дополнительная информация содержится в главе 6, Дополнительное оборудование.)
4.8.3 Система проводки централизованного управления
Суммарная длина проводов не должна превышать 1000 м.
Последовательное соединение Шинное соединение Соединение звездой
(Может быть подключено до 8 ответвлений) (Может быть подключено до 8 ответвлений)
Предостережения
Шинное соединение и соединение звездой не могут использоваться одновременно.
Не подключайте к одной и той же клемме более трех проводов.
При необходимости используйте релейные зажимы (местной поставки).
В данном техническом руководстве на всех схемах изображено последовательное соединение, для которого релейный зажим
не требуется.
