1. Описание изделия
3
1
1.2RСтруктура

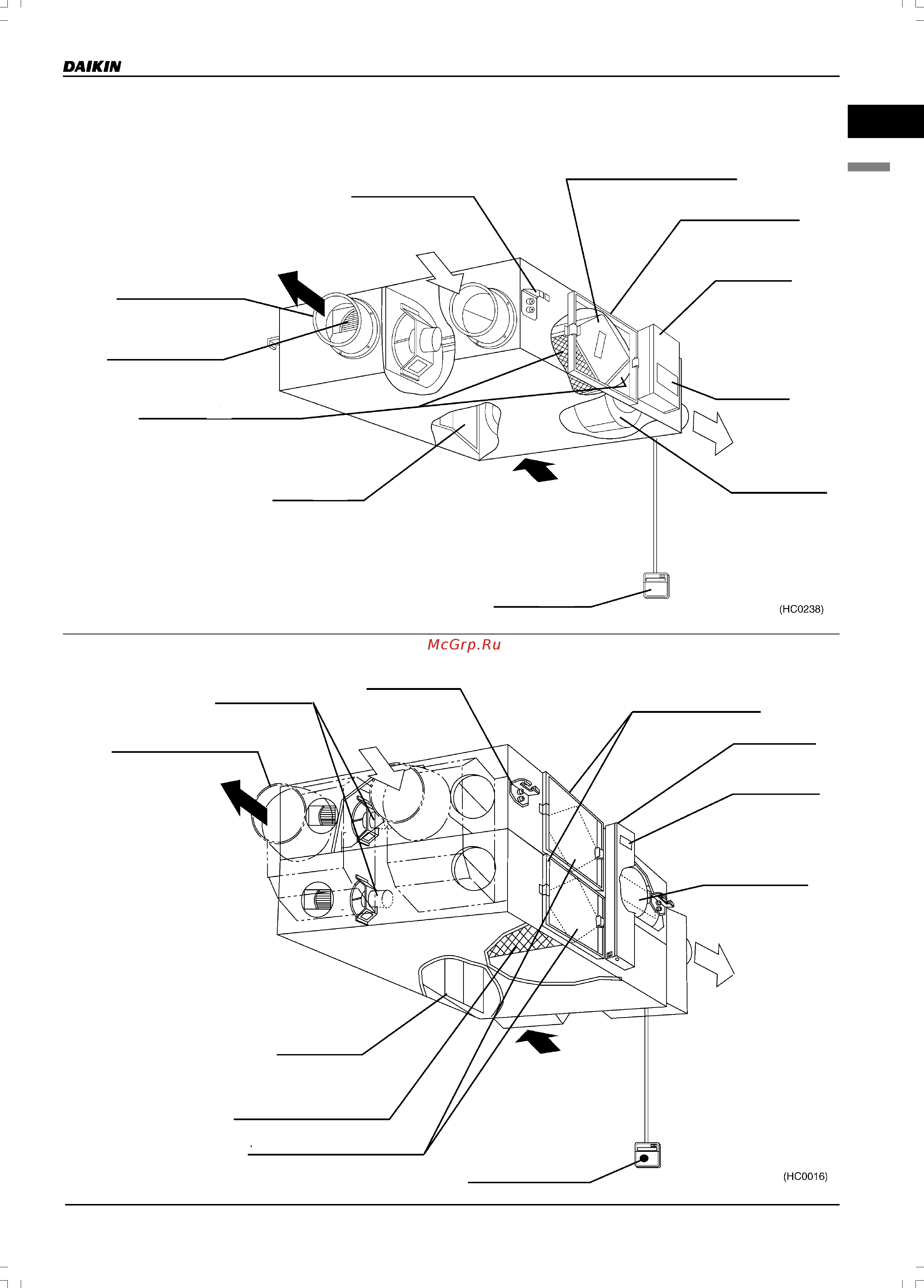

1.2 Конструкция
VAM150FAVE, VAM250FAVE, VAM350FAVE, VAM500FAVE, VAM650FAVE, VAM800FA5VE, VAM1000FA5VE
VAM1500FA5VE, VAM2000FA5VE
Теплообменное устройство
Потолочное крепление
Смотровой люк
Электрический
щиток
Шильдик
SA
(приточный воздух)
[Подача воздуха
в помещение]
Приточный
вентилятор
RA
(возвратный воздух)
[Удаление воздуха из
помещения]
Заслонка
Воздушный фильтр
(с продолжительным сроком эксплуатации)
Вытяжной вентилятор
Соединительный фланец
воздуховода
EA
(Вытяжной воздух)
(Выброс воздуха наружу)
OA
(приточный воздух)
(Свежий воздух
наружный воздух)
Пульт управления
(дополнительное оборудование)
Панель доступа
Потолочное крепление
Электрический щиток
Шильдик
Приточный вентилятор
SA
(приточный воздух)
[Подача воздуха
в помещение]
RA
(вытяжной воздух)
[Удаление воздуха из
помещения]
Воздушный фильтр
(с продолжительным сроком эксплуатации)
Заслонка
Соединительный фланец
воздуховода
Вытяжной вентилятор
OA
(приточный воздух)
(Свежий воздух
наружный воздух)
Теплообменные устройства
Пульт управления
(дополнительное оборудование)
EA
(Вытяжной воздух)
(Выброс воздуха наружу)
