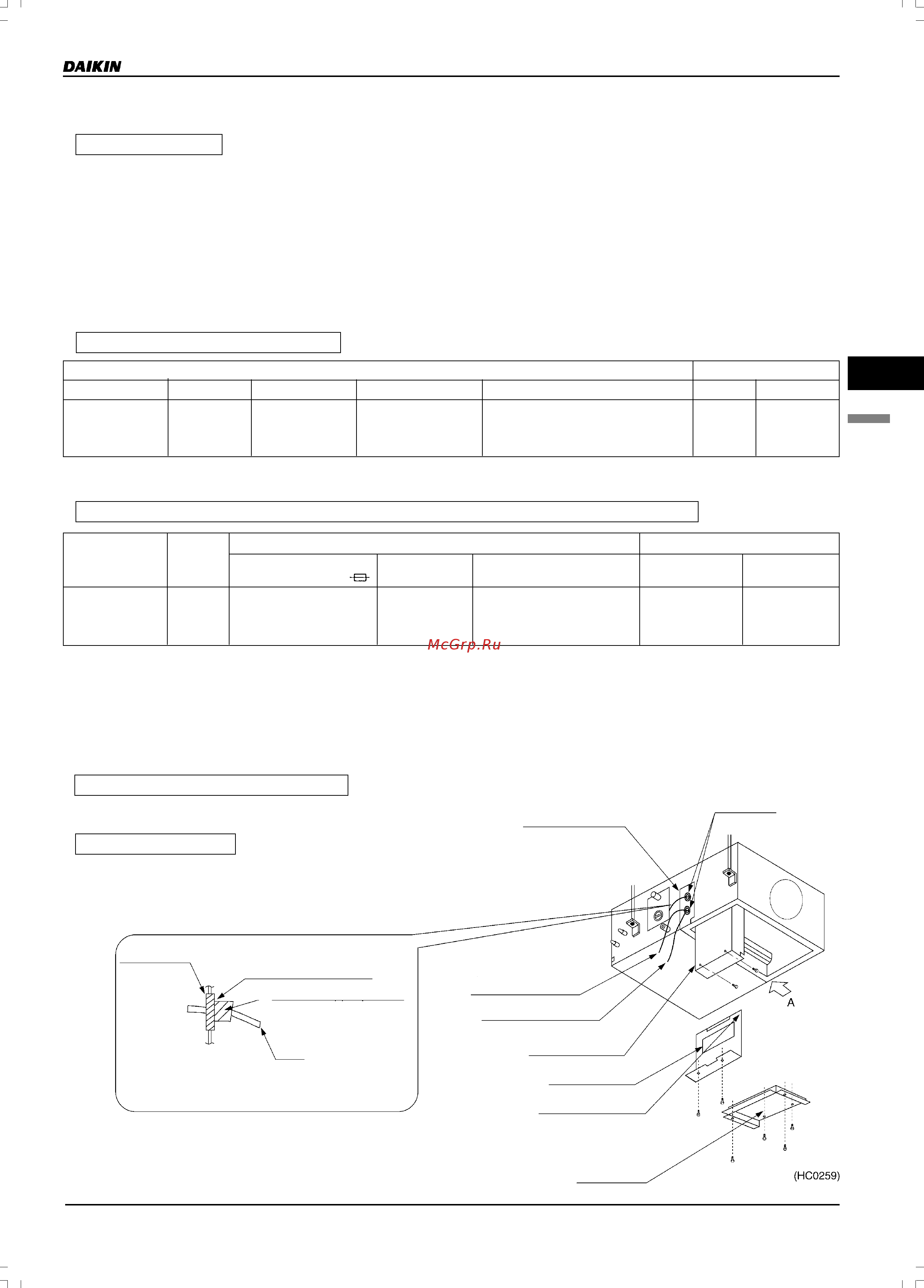

![Daikin VAM1500FA [173/179] Монтаж электропроводки](/views2/1718965/page173/bgad.png)
6. Дополнительное оборудование
171
6
6.17RBHDM50AJVE, BHDM80AJVE, BHDM100AJVE: Охладитель
(Хладагент R407C: стандартный вариант исполнения/Хладагент R22: по специальному заказу)
17
МОНТАЖ ЭЛЕКТРОПРОВОДКИ
ОБЩИЕ УКАЗАНИЯ
• Все детали и материалы местной поставки, а также все электромонтажные работы должны соответствовать местным
нормам и правилам.
• Используйте только провода с медными жилами.
• При монтаже электропроводки, соединяющей наружный блок, внутренние блоки и пульт управления, руководствуйтесь
МОНТАЖНОЙ СХЕМОЙ, прикрепленной к корпусу блока. Дополнительная информация по подключению пульта
управления содержится в ИНСТРУКЦИИ ПО УСТАНОВКЕ ПУЛЬТА УПРАВЛЕНИЯ.
• Все электромонтажные работы должны производиться электромонтером, имеющим допуск на их выполнение.
• В состав системы входят несколько внутренних блоков. Обозначьте каждый блок, как блок А, блок В и т. д. и убедитесь в
правильности подключения электропроводки от клеммной колодки каждого внутреннего блока к наружному блоку и
ВS блоку. Неправильное подключение электропроводки и трубопроводов между наружным блоком и внутренним блоком
могут привести к нарушению работы системы.
• Должен быть установлен сетевой размыкатель, отключающий электропитание всей системы.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Блоки Электропитание
Модель Тип Частота, Гц Напряжение, В Диапазон рабочих напряжений MCA MFA
BHDM50AJVE
BHDM80AJVE VE 50/60 220~240/220 0,13 15
BHDM100AJVE
Мах. 264
Мин. 198
MCA: максимальный ток (А);
FLA: ток при полной нагрузке, А
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЕЙ И ПРОВОДОВ МЕСТНОЙ ПОСТАВКИ
Модель Тип
Проводка силового электропитания Проводка управления
Предохранители
местной поставки
Провод Диаметр Провод Диаметр
BHDM50AJVE
BHDM80AJVE VE 15 А 0,751,25 мм
2
BHDM100AJVE
Диаметр провода должен
соответствовать местным
нормам и правилам.
Провод в
металлической
оплетке
(двухжильный)
• Опустите коробку с электрическими компонентами, как
показано на рисунке, чтобы произвести подключение.
ПРЕДОСТЕРЕЖЕНИЕ
• По окончании монтажа электропроводки прилепите
прилагаемый герметизирующий материал (35 мм × 150 мм)
вокруг проводов, как показано ниже. [Обязательно сделайте
это, чтобы предотвратить попадание в блок воды извне.]
• Допустимая длина электропроводки управления между внутренними и наружными блоками, а также между внутренним
блоком и пультом управления приведена ниже.
(1) Наружный блок — Внутренний блок: не более 1000 м (суммарная длина проводов: 2000 м)
(2) Внутренний блок — Пульт управления: не более 500 м
ПРИМЕР МОНТАЖА ЭЛЕКТРОПРОВОДКИ И УСТАНОВКИ ПУЛЬТА
УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПРОВОДКИ
Проводка силового электропитания
(МЕРЫ ПРЕДОСТОРОЖНОСТИ, 4)
Отверстие для электропроводки
Проводка пульта управления
(МЕРЫ ПРЕДОСТОРОЖНОСТИ, 4)
Проводка управления
(МЕРЫ ПРЕДОСТОРОЖНОСТИ, 4)
Коробка с электрическими
компонентами
Монтажная схема
Крышка коробки с электрическими
компонентами
Нижняя пластина
Примечание: не должно быть зазора
(между резиновой втулкой и
герметизирующим материалом)
Герметизирующий материал
(прилепить вокруг провода)
Провод
Примечание: при наличии двух, или более, проводов прилепите
герметизирующий материал к каждому проводу по
отдельности.
[Установка герметизирующего материала]
Снаружи
блока
Внутри
блока
Резиновая втулка
MFA: максимальный ток через предохранитель (А);
KW: номинальная мощность электродвигателя вентилятора (кВт);
