4. Монтаж
79
4
4.8RПрокладка электропроводов
8
4.8 Монтаж электропроводки
Перед началом работ отключите все источники силового электропитания.
Подключение электропроводки
• Подключение проводки производится в соответствии со схемой каждой системы.
• Все электромонтажные работы должны производиться электриком, аттестованным на их выполнение и имеющий
допуск.
• Все детали и материалы местной поставки, а также все электромонтажные работы должны соответствовать местным
нормам и правилам.
• Используйте только провода с медными жилами.
Подключение электропроводки
• Должен быть установлен выключатель, отключающий электропитание всей системы.
• Для включения электропитания блоков, входящих в состав одной системы, может использоваться единственный
выключатель. Однако следует быть внимательным при выборе автоматических и обычных выключателей для отдельных
линий.
• В цепи силового электропитания каждого блока должны быть установлены выключатель и предохранитель, как это
показано на схеме.
• Обязательно заземлите оборудование.

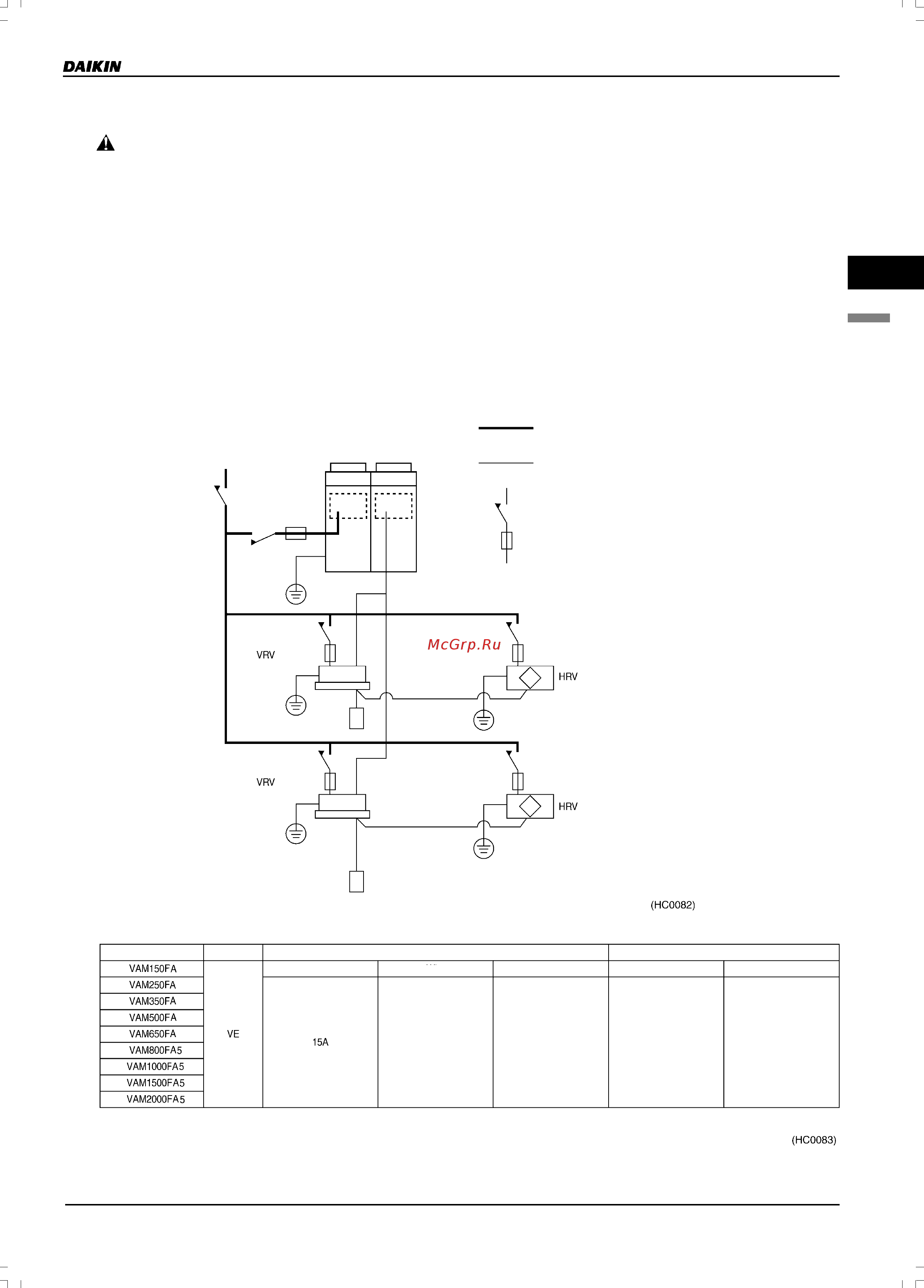

Пример завершенной системы
Электропитание
Главный сетевой
размыкатель
Наружный блок VRV
Провода силового электропитания
Провода управления
Выключатель
Предохранитель
Внутренний
блок
Пульт управления
Внутренний
блок
Модель
Тип
Силовая электропроводка
Электропроводка управления
Провод СечениеПровод Сечение
Сечение провода
должно
соответствовать
местным нормам и
правилам
Экранированный
провод (двухжильный)
0,75 × 1, 25 мм
2
Предохранители
местной поставки
МАРКА ПВС
