6. Дополнительное оборудование
128
6
6.7RDCS302B61: централизованное управление
7
Режим работы
Управление с индивидуального пульта управления
Работа
Режим
управления
Общее включение,
индивидуальное
включение с центрального
пульта управления или
включение по таймеру
Общее выключение,
индивидуальное выклю
чение с центрального
пульта управления или
выключение по таймеру
Выключение
Управление
температурой
Задание режима
работы
Централизованное
управление
Индивидуальное
управление
Разрешение управления
таймером с
индивидуального пульта
управления
Запрещено
(Пример)
Разрешено (только при
таймере в
положении ВКЛ.)
Разрешено
Запрещено
Разрешено
Запрещено
Запрещено
Разрешено
Разрешено
Разрешено
Запрещено
Разрешено
Запрещено
Запрещено
Разрешено
Разрешено
Запрещено
Разрешено
Запрещено
Запрещено
Разрешено
Разрешено
Разрешено
Запрещено (только при
таймере в
положении ВЫКЛ.)
Примечание
Не выбирайте режим, в котором работа таймера возможна без пульта управления. В этом случае работа таймера
заблокирована.
В случае запрещения от
выполнения с индивидуального
пульта управления операций
включения, выключения,
задания температуры и
задания режима работы на
пульте управления включается
индикатор «
».
Код:
Код:
Кондиционер

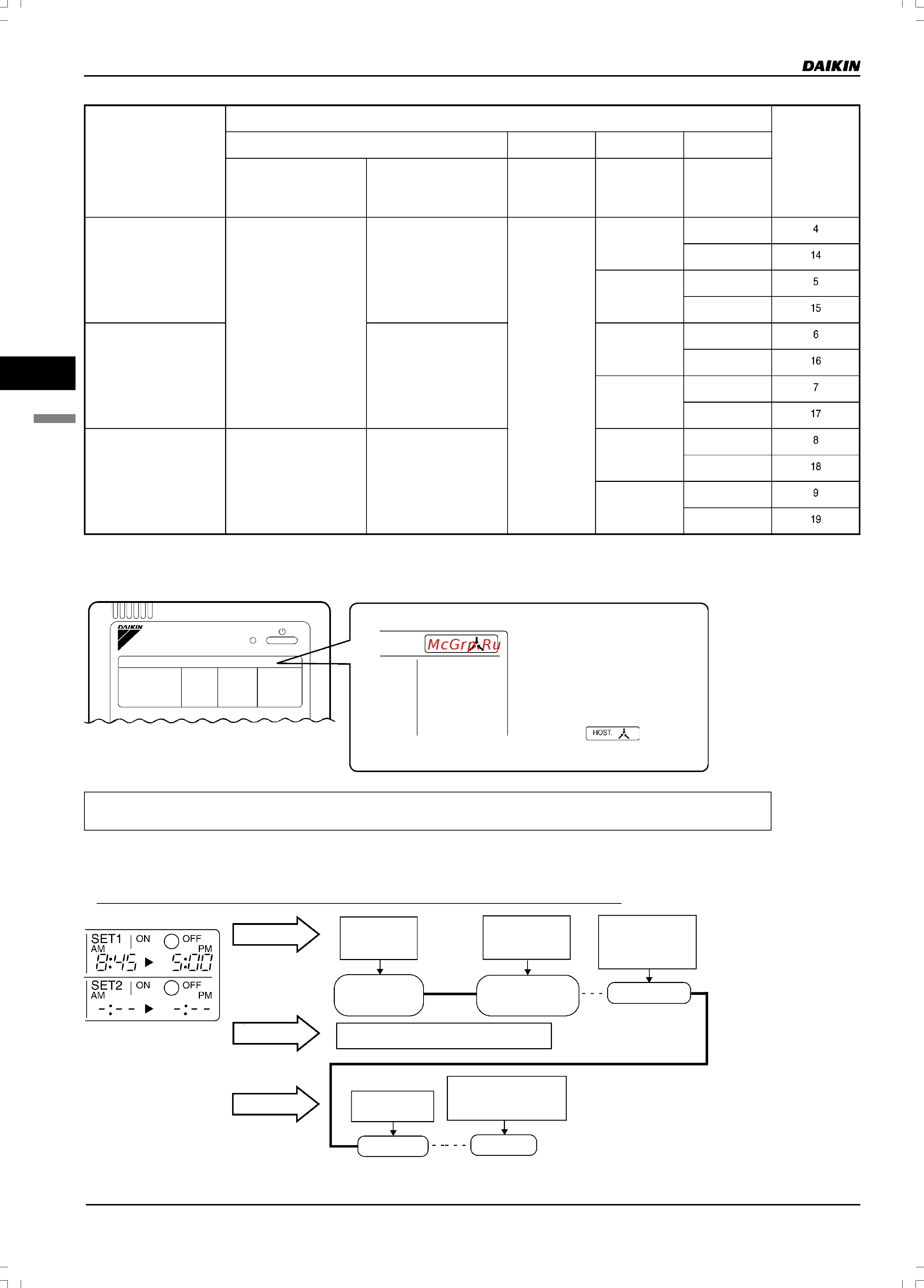

ПРИМЕР ПРОГРАММИРОВАНИЯ ГРАФИКА РАБОТЫ
Программирование работы возможно только при использовании программируемого таймера (дополнительное
оборудование).
Жидкокристаллический индикатор программируемого таймера
Запрет управления включением и выключением с индивидуального пульта управления
(HC0166)
Централизованное
управление
Пульт управления
Централизованное
управление
Включение по
таймеру
Выключение по
таймеру
Индивидуальное
включение, за
исключением пред
варительно задан
ных интервалов
времени.
Запрограммиро
ванное включение
в 8:45
Запрограммированное
выключение в 5:00
Включение
Включение и выключение с индивидуального
пульта управления не могут быть выполнены.
Индивидуальное
выключение
Принудительное и общее
выключение.
Выключается указатель
включения
электропитания.
Выключение
Выключение
