3. Технические характеристики
61
3

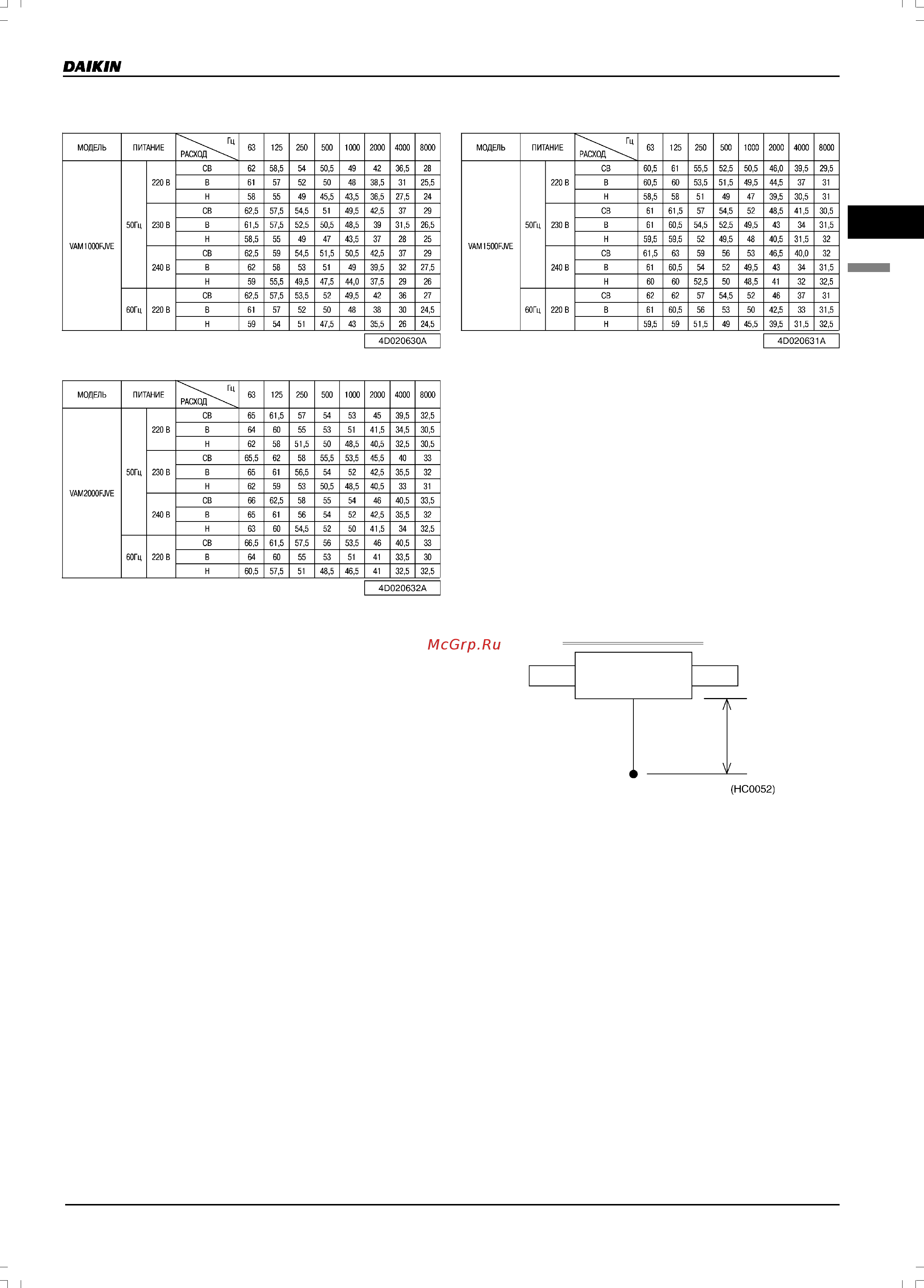

3.6RДанные по уровню шума
6
VAM1000FA5VE
[дБ]
VAM1500FA5VE
[дБ]
VAM2000FA5VE
[дБ]
Условия измерений
Примечания
1. Шум при работе измерялся в безэховой камере.
2. Уровень звука измерялся на расстоянии 1,5 м под
центром корпуса.
3. Уровень шума при работе может оказаться выше
указанного значения в зависимости от условий
эксплуатации, наличие отражений и посторонних
шумов.
4. Шум при работе зависит от условий эксплуатации и
внешних факторов.
5. Уровни мощности рассчитывались в предположении,
что точка измерений расположена точно под
источником шума.
6. СВ: сверхвысокий
В: высокий
Н: низкий
Место установки микрофона
Точка измерения
1,5 м
