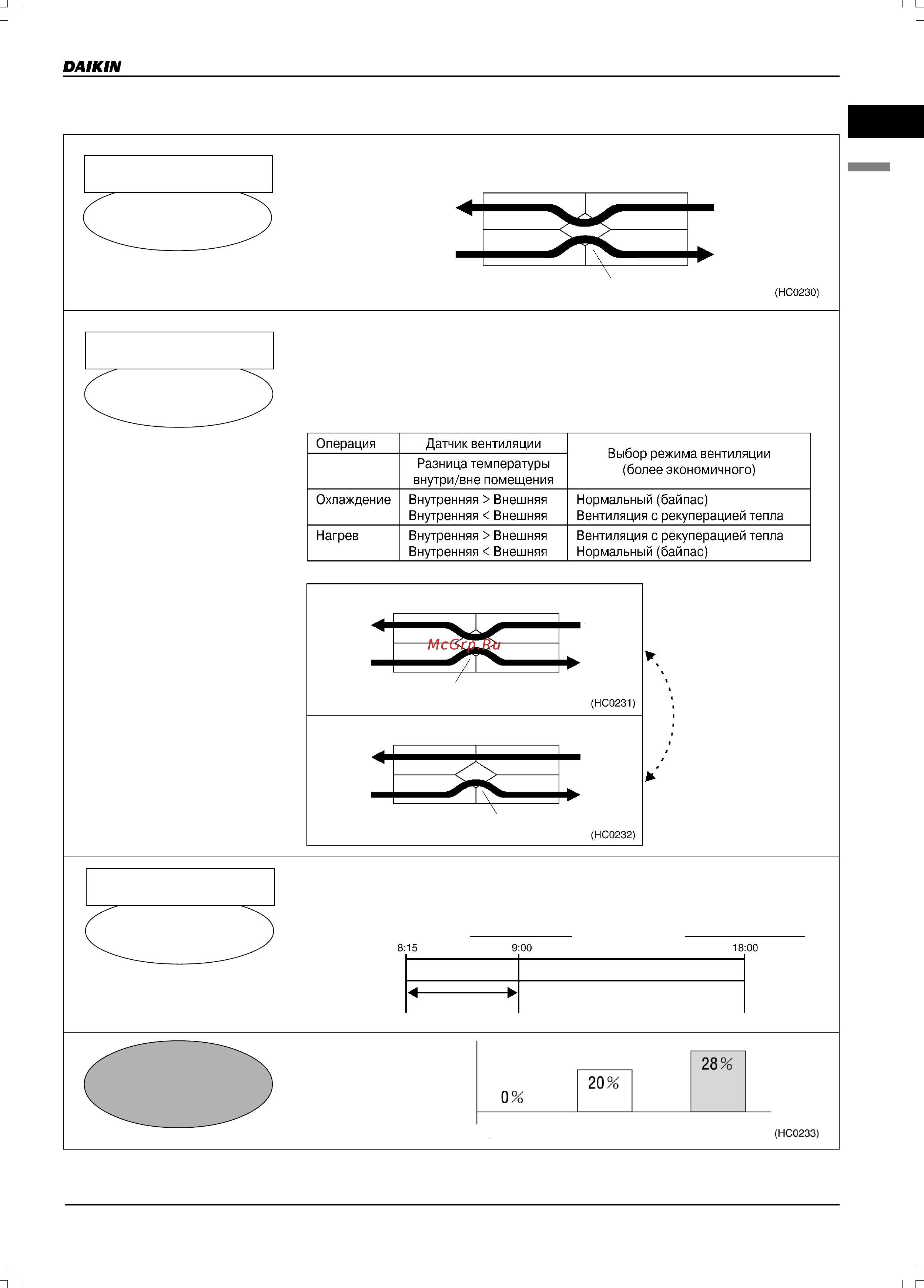

Daikin VAM1500FA [7/179] Энергосбережение
![Daikin VAM1500FA [7/179] Энергосбережение](/views2/1718965/page7/bg7.png)
1. Описание изделия
5
1
3
1.3RФункциональные возможности
1.3.2 Энергосбережение
При использовании
рекуперации тепла
Уменьшение нагрузки при
нагреве/охлаждении
примерно на 20%
+
Блок HRV утилизирует тепловую энергию при работе кондиционера в режиме нагрева/
охлаждения. Использование системы HRV значительно снижает отопительную/
холодильную нагрузку нагрева/охлаждения и повышает коэффициент полезного
действия.
Возвратный
воздух
Выбрасываемый
воздух
Подаваемый
воздух
Наружный
воздух
Теплообменник (рекуперация тепла)
Правильное использование вентиляции с рекуперацией тепла и нормальной
вентиляции уменьшает расход энергии. Когда зимой требуется охлаждение,
использование вентиляции с рекуперацией тепла неэффективно, поскольку
температура наружного воздуха обычно ниже, чем внутри помещения.
Таким образом, КПД нагрева/охлаждения можно повысить за счет правильного
использования режима вентиляции.
Автоматическое изменение режима вентиляции
При выборе режима
автоматической вентиляции
Уменьшение нагрузки при
нагреве/охлаждении
примерно на 6%
Изменение режима описано в разделе УПРАВЛЕНИЕ
Режим рекуперации тепла
Возвратный
воздух
Подавае
мый воздух
Выбрасывае
мый воздух
Наружный
воздух
Элемент теплообменника
(рекуперация тепла)
Нормальный режим (байпас)
Возвратный
воздух
Подавае
мый воздух
Выбрасывае
мый воздух
Наружный
воздух
Элемент теплообменника
(рекуперация тепла)
Автоматическое изменение
При использовании данного режима можно уменьшить нагрузку при включении
кондиционера.
Перед началом рабочего дня воздух в помещении чист.
Следовательно, можно отложить время включения системы HRV.
+
При режиме предваритель
ного охлаждения/нагрева
Уменьшение нагрузки при
нагреве/охлаждении
примерно на 2%
Нагрузка нагрева/охлаждения
уменьшена
Кондиционер
ВКЛ ВЫКЛ
Система HRV
Начало рабочего дна Окончание рабочего дня
ВКЛ ВЫКЛ
II
Общее уменьшение
нагрузки при
нагреве/охлаждении
на 28%
Уменьшение нагрузки при
нагреве/охлаждении (%)
Нормальный
режим
Независимое
использование
системы HRV
Совместное
использование
Примечание:
Общая нагрузка при нагреве/охлаждении в зависимости от климатических условий и других условий окружающей среды.
