2. Система управления
31
2
2.4RФункции печатной платы
4
2.4 Функции печатной платы

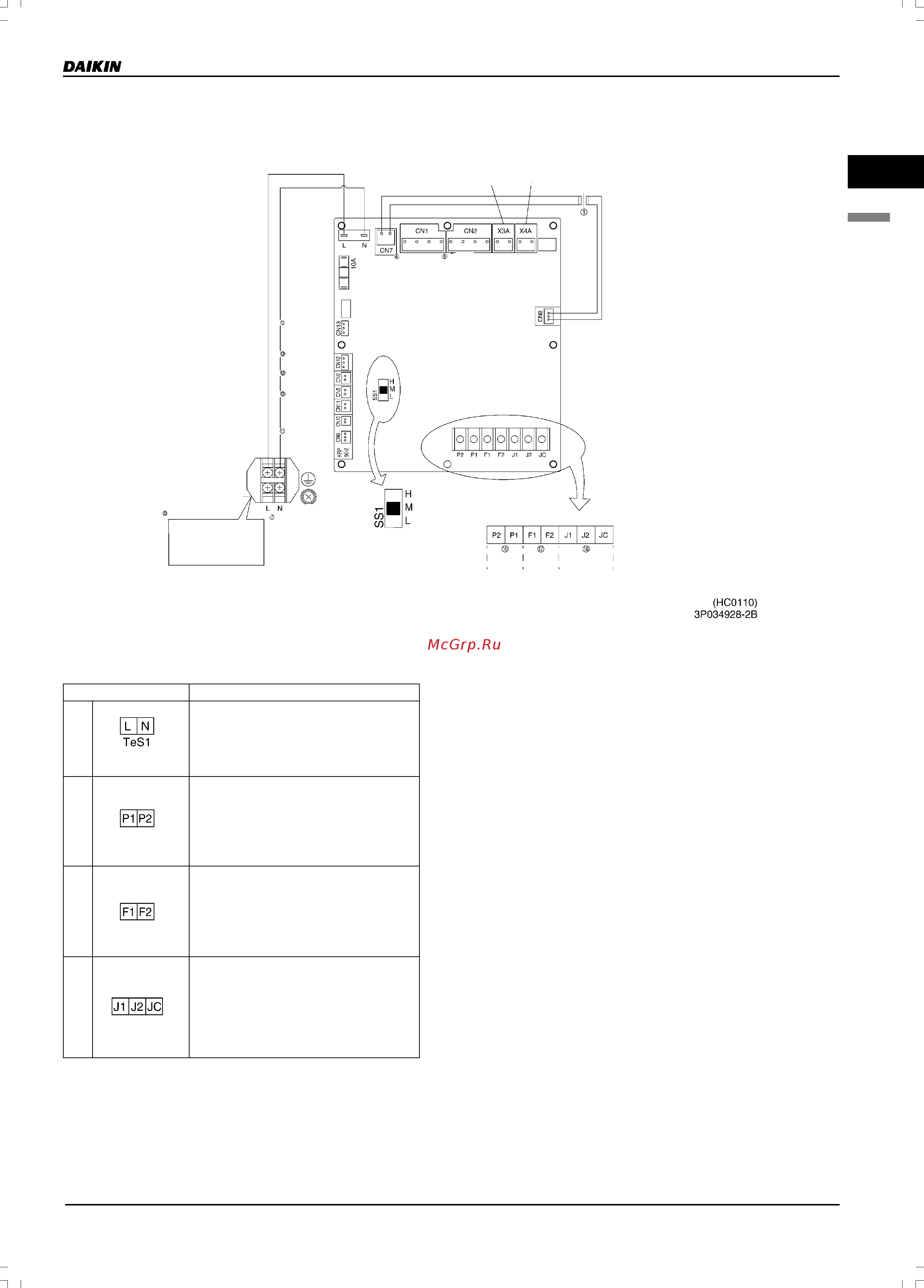

2.4.1 Расположение переключателей на печатной плате
Источник питания
햳Вспомогательный
вход
햲Основной
вход
Вентилятор
подачи
воздуха
Вентилятор
вытяжки
воздуха
햷*Задвижка햷Задвижка
Для KRP502
Демпфер 1
Демпфер 2
Внутренний
термистор
Наружный
термистор
Пульт
управления
ЦентральI
ный пульт
управления
Внешний
входной сигнал
Заводская установка
Обязательно
подключите
заземление.
*: Только для VAM1500FA5VE и VAM2000FA5VE
2.4.2 Функции основных клемм
№ клеммы
Клеммы однофазного силового питания
220240 В и заземления
Функции
Источник
питания
Пульт
управления
Клеммы для пульта управления блока HRV.
На эти клеммы поступают данные от
внутреннего блока для работы в режиме
взаимной блокировки.
Централизованное
управление
На эти клеммы поступают данные при
подключении центрального пульта
управления
Вход внешнего
сигнала
Подключение к клеммам (J1)~(JC).
Используется для внешнего сигнала режима
проветривания.
Подключение к клеммам (J2)~(JC).
Используется для внешнего сигнала
включения/выключения.
(HC0043)
