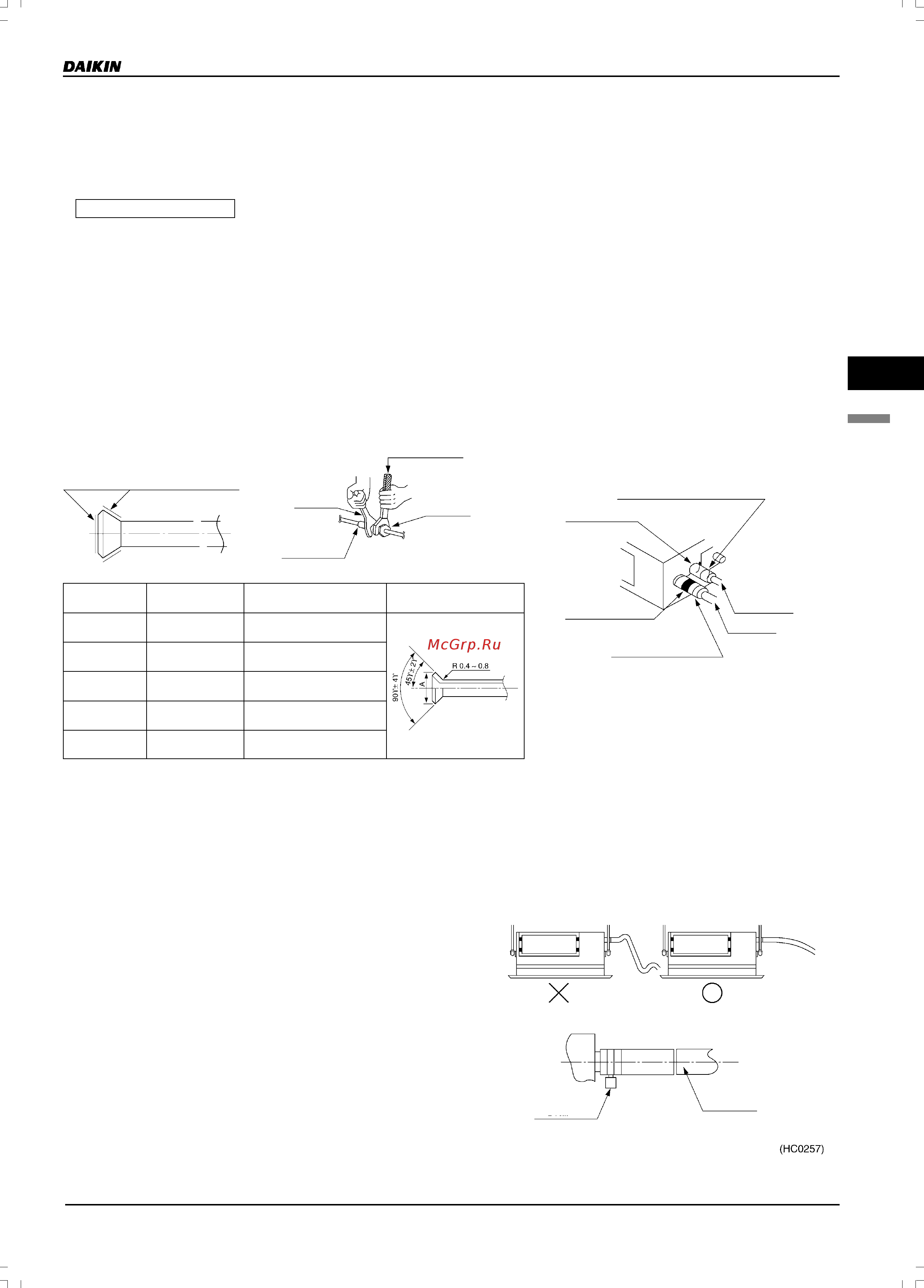

6. Дополнительное оборудование
169
6
6.17RBHDM50AJVE, BHDM80AJVE, BHDM100AJVE: Охладитель
(Хладагент R407C: стандартный вариант исполнения/Хладагент R22: по специальному заказу)
17
ПОДКЛЮЧЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
<<Информация по подключению трубопроводов хладагента наружного блока содержится в руководстве по монтажу,
прилагаемому к наружному блоку.>>
<<Перед установкой трубопроводов уточните тип используемого хладагента. (В данном блоке используется
R@407C.)>>
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте труборез и инструмент для развальцовки, подходящие для R@407C.
• Перед соединением нанесите на развальцованные части эфирное или сложноэфирное синтетическое масло.
• Чтобы предотвратить попадание в трубу пыли, влаги или инородных частиц, либо пережмите конец трубы,
либо заклейте его лентой.
• Наружный блок заправлен хладагентом.
• При присоединении труб к блоку или отсоединении труб от блока обязательно используйте одновременно гаечный ключ
и динамометрический ключ, как показано на рисунке.
• Размеры развальцованной части приведены в таблице ниже.
• При соединении накидной гайкой нанесите на развальцованную часть эфирное или сложноэфирное синтетическое
масло как снаружи, так и внутри, и сначала затяните гайку рукой на 34 оборота, а затем затяните ее окончательно.
• Моменты затяжки приведены в таблице ниже.
Чрезмерная затяжка может повредить развальцованную часть.
• Проверьте соединение труб на утечку газа, затем изолируйте его, как показано на рисунке.
• Оберните герметизирующей прокладкой только соединение трубопровода газа. Оберните прокладку поверх изоляции
соединения.
Нанесите эфирное или сложноэфирное
синтетическое масло здесь.
Динамометрический ключ
Накидная гайка
Гаечный ключ
Муфта трубопровода
Маленькая герметизирующая
прокладка
(прилагается)
Хомут
(× 4; прилагается)
Изоляция соединения (прилагается)
(Для трубопровода газа)
Изоляция соединения (прилагается)
(Для трубопровода жидкости)
Трубопровод жидкости
Трубопровод газа
Диаметр трубы Момент затяжки
14201720 Н•см
(144176 кгс•см)
Размер А развальцованной
части (мм)
Форма развальцованной
части
∅6,4
8,38,7
32703990 Н•см
(333407 кгс•см)
∅9,5
12,012,4
49506030 Н•см
(504616 кгс•см)
∅12,7
15,415,8
61807540 Н•см
(630770 кгс•см)
∅15,9
18,619,0
972011860 Н•см
(9901210 кгс•см)
∅19,1
22,923,3
ПОДКЛЮЧЕНИЕ ДРЕНАЖНОГО ТРУБОПРОВОДА
<<Подключите дренажный трубопровод, как показано ниже, и примите меры против конденсации. Неправильное
подключение дренажного трубопровода может привести к протечкам и, в итоге, к намоканию мебели и имущества.>>
햲 Установите дренажные трубы.
• Сделайте трубопровод как можно более коротким и
проложите его с уклоном вниз таким образом, чтобы
внутри него не могли образоваться воздушные
пробки.
• Диаметр труб должен быть не меньше, чем диаметр
соединительной трубы (виниловая труба с
номинальным диаметром 25 мм и наружным
диаметром 32 мм).
• Используйте прилагаемые дренажный шланг и хомут.
• Надежно затяните хомут.
• Изолируйте хомут, используя прилагаемую
герметизирующую прокладку.
• Изолируйте дренажный шланг внутри здания.
• Если дренажный шланг не может быть проложен с
достаточным уклоном, то присоедините его через
трубопровод для отвода конденсата (местной
поставки), как показано на рисунке.
Дренажная труба
Металлический хомут
