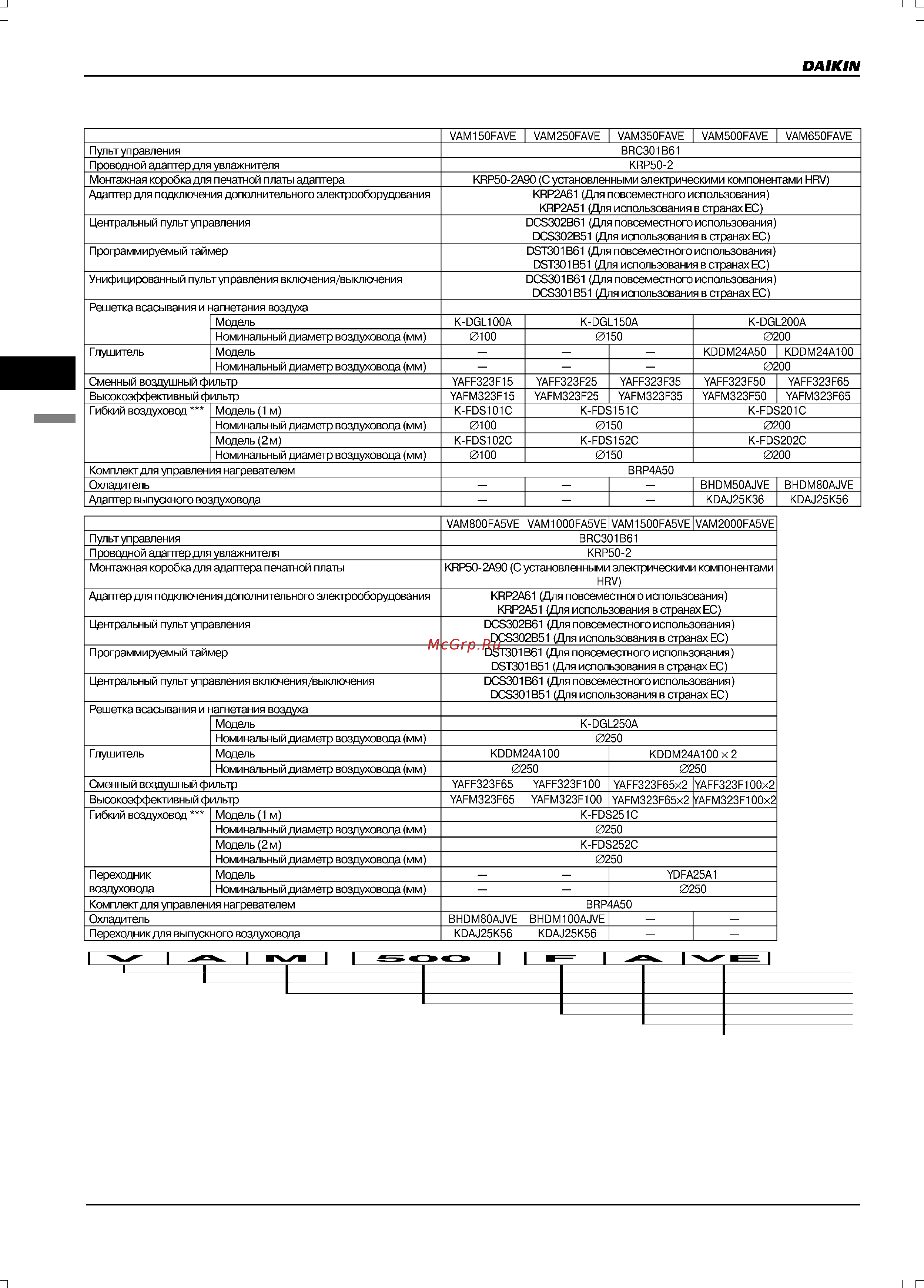

6. Дополнительное оборудование
90
6
1
Дополнительное оборудование
Примечания
1. Монтажная коробка ** требуется для каждого адаптера, отмеченного звездочкой *.
2. В каждой коробке могут быть установлены до 2 адаптеров.
3. На каждом внутреннем блоке может быть установлена только одна монтажная коробка.
4. На каждом внутреннем блоке могут быть установлены до 2 адаптеров.
5. Диаметр гибкого воздуховода *** указан для воздуховода, соединяющего блок HRV с ответвлением воздуховода.
6. Данные, относящиеся к адаптеру выпускного воздуховода (KDAJ), содержатся в Справочнике по дополнительному
оборудованию VRV (OH981, с. 337).
3D020362B
