6. Дополнительное оборудование
95
6
6.3RKRP2A51, KRP2A61: адаптер для подключения дополнительного электрооборудования
3
Внутренний блок
Пульт управления
Не более 16 блоков
К главному компьютеру
приборной панели и т. д.
Не более 64 групп
Не более 16 блоков
К наружному блоку
Примечание
Отдельные внутренние блоки, подключенные к централизованной линии не могут быть отображены по отдельности.

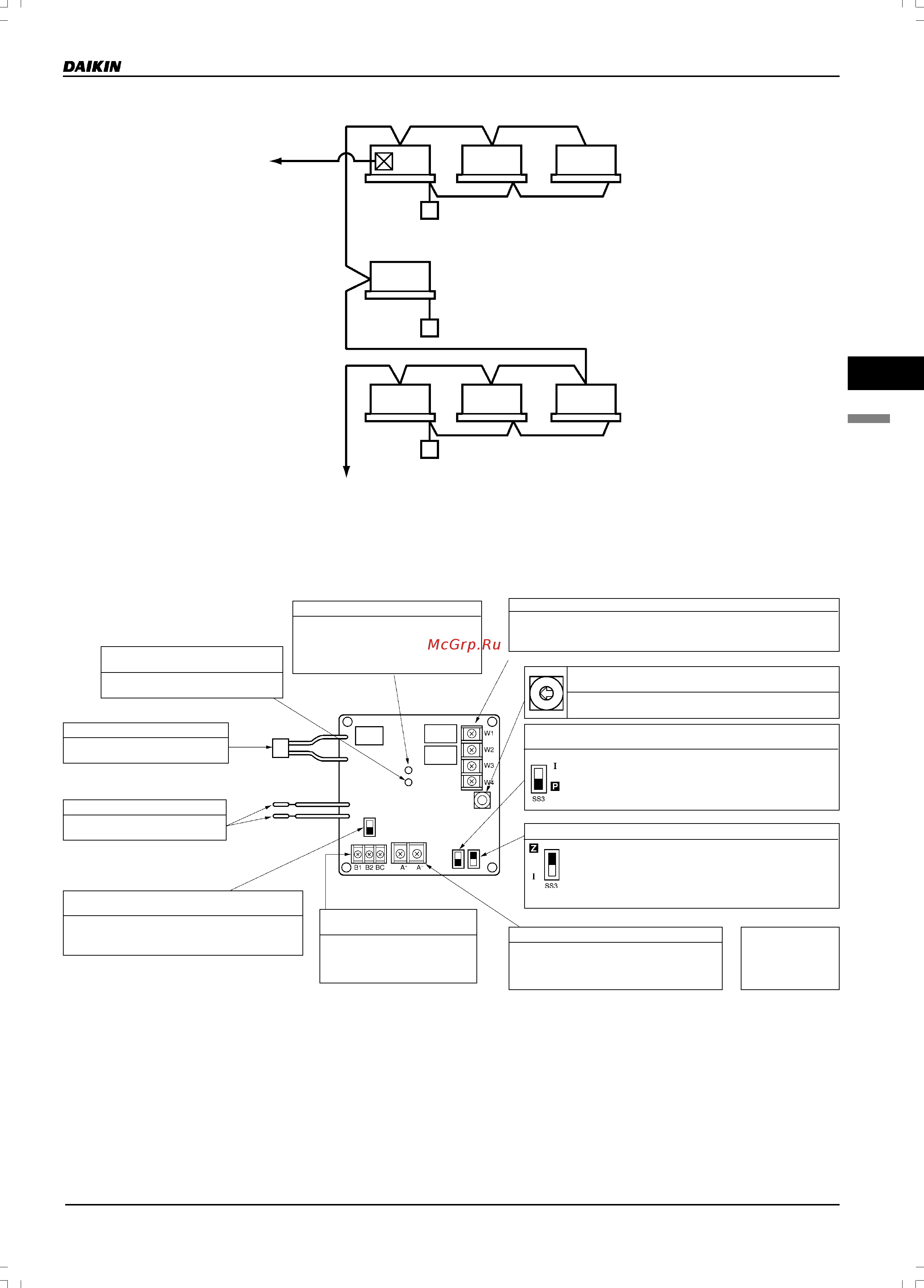

2. Названия компонентов и их функции.
Индикатор нормальной работы
микропроцессора (HAP: ЗЕЛЕНЫЙ)
Мигает, если микропроцессор работает
нормально
Индикатор неисправности (H10P: КРАСНЫЙ)
Светится при наличии неисправности в
электропроводке или компонентах.
Пульт управления блокируется.
(При нормальной работе светодиод
выключен)
Клеммная колодка выходов индикации (X2M)
Вывод выходных сигналов нормальной работы и ошибки к удаленному
устройству (приборной панели главного компьютера и т. д.). Сигнал нормальной
работы: W1, W2; сигнал неисправности: W3, W4)
Переключатель режима управления (RS1).
(Заводская установка: 0)
Для выбора режима управления системой с помощью пульта
управления.
Переключатель выходов индикации (SS3) (Заводская установка: Z)
Для отображения информации о всех управляемых блоках, как о
единой зоне, установите переключатель в положение «Zone»
(«Зона»).
Примечание. Не устанавливайте переключатель в положение
«Individual» («Отдельно»). Это приведет к системной ошибке
(включится светодиод H10P).
Входные клеммы заданной температуры (A+, A–)
Заданная температура определяется значением
сопротивления в диапазоне от 0 до 135 Ом.
НИКОГДА не подавайте на эти клеммы напряжение,
с какой бы то ни было целью
Для получения
дополнительной
информации см.
монтажную схему (на
задней поверхности).
Клеммная колодка входов пульта
управления (X1M)
Подключение входных сигналов
управления от удаленного устройства
(контрольной панели главного
компьютера, таймера и т. д.).
Проводка управления (F1, F2)
К клеммам F1 и F2 на клеммной
колодке внутреннего блока
Разъем электропитания (D1, D2)
К разъему электропитания
адаптера (X18A) внутреннего блока
(HC0117)
Переключатель типов входных сигналов (SS1) (Заводская
установка: VOLT)
Установите переключатель в положение, соответствующее
типу сигналов, поступающих на клеммную колодку входов
пульта управления (X1M) .
Переключатель включения и выключения задания температуры (SS2)
(Заводская установка: P)
Чтобы разрешить задание температуры только с адаптера,
установите переключатель в положение «Inhibit» («Запрет»).
Чтобы задание температуры могло осуществляться с помощью
пульта управления и адаптера, установите переключатель в
положение «Permission» («Разрешение»).
