6. Дополнительное оборудование
148
6
6.9RDST301B61: программируемый таймер
9
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
쎱 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Индикация времени Цифровой индикатор 12часового типа
Генератор тактовых импульсов Кварцевые часы
Погрешность часов ± 30 с/месяц (при окружающей температуре от 15°С до 35°С)
Программирование таймера Для каждого дня недели могут быть заданы по два интервала,
определяемых запрограммированным с точностью до минуты
временем включения системы и временем выключения
системы.
Автономная работа в случае прекращения электропитания Приблизительно 48 часов при однократном прекращении
электропитания (часы и сохранение программ таймера).
Габаритные размеры (ширина × высота × глубина) 120 (Ш) × 120 (В) × 53 (Г) мм
Масса Примерно 210 г

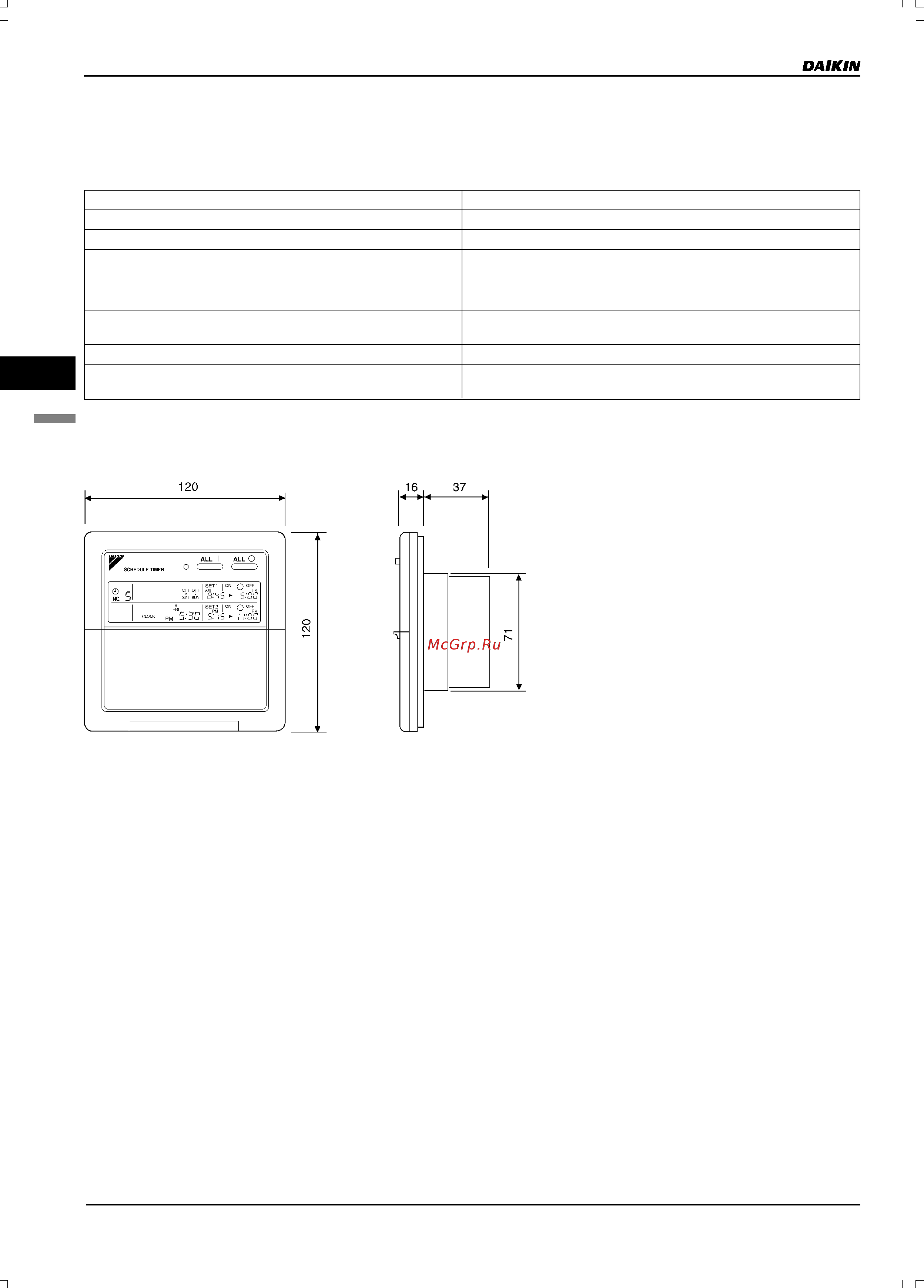

쎱 ГАБАРИТНЫЙ ЧЕРТЕЖ
Технические характеристики и внешний вид данного устройства могут быть изменены без уведомления.
(HC0189)
