6. Дополнительное оборудование
144
6
6.9RDST301B61: программируемый таймер
9

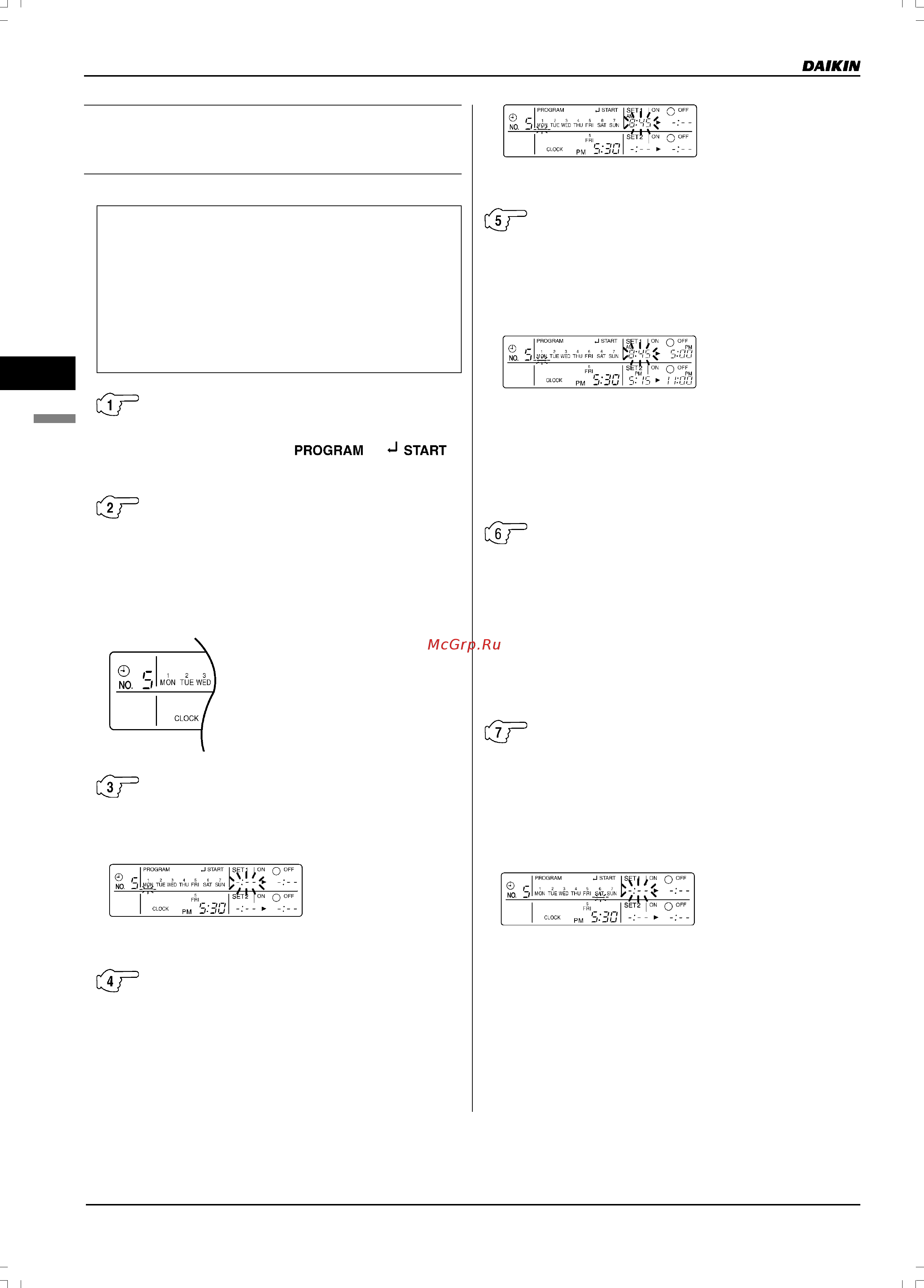

ЗАДАНИЕ ПРОГРАММЫ
ТАЙМЕРА (рис. 4)
(Пример)
Программа № 5 (может быть задана только при
использовании совместно с центральным пультом
управления)
С понедельника по пятницу:
Работа с 8:45 утра до 5:00 вечера
Работа с 5:15 вечера до 11:00 вечера
Суббота и воскресенье:
Задание прекращения работы в течение всего дня
(режим работы в выходные дни) с управлением,
осуществляемым программой таймера.
Нажмите на КНОПКУ РЕЖИМА
ПРОГРАММИРОВАНИЯ. Произойдет переход в
режим программирования.
Появится индикатор «
» и
замигает индикатор дней недели.
Нажмите на КНОПКУ НОМЕРА ПРОГРАММЫ
ТАЙМЕРА и выберите требуемый номер.
Примечание
НОМЕР ПРОГРАММЫ (TIME №) выводится на индикаторе и
может быть выбран только при использовании совместно с
центральным пультом управления.
Выберите ПРОГРАММУ № 5.
Нажмите на КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и
установите требуемый день недели. При
каждом нажатии на кнопку мигающий значок
дня недели смещается вправо.
Установка дня недели
ПОНЕДЕЛЬНИК (MON).
(1) Задание запрограммированного времени
Задайте запрограммированное время первого
включения системы, используя КНОПКУ
ЧАСЫ/МИНУТЫ. При каждом нажатии на
КНОПКУ ЧАСЫ/МИНУТЫ значение на
индикаторе увеличивается на одну минуту или
на один час. Если кнопку удерживать в
нажатом положении, то значение на
индикаторе увеличивается непрерывно.
Задание
запрограммированного
времени первого
включения системы в
8:45 утра.
Нажмите на КНОПКУ ВКЛЮЧЕНИЯ ТАЙМЕРА и
задайте запрограммированное время первого
включения системы. При каждом нажатии на
кнопку начнет мигать следующий участок.
Примечание
Таким же образом задайте и другое запрограммированное
время.
(2) Задание следующего дня недели.
Установите значок дня недели на вторник и скопируйте
программу предыдущего дня (понедельника). Таким же
образом последовательно определите дни недели со
среды по пятницу.
Нажмите на КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и
установите следующий день недели. Нажмите
на КНОПКУ КОПИРОВАНИЯ ПРОГРАММЫ
ПРЕДЫДУЩЕГО ДНЯ. Будет задана та же
программа, что и для предыдущего дня недели.
Примечание
В том случае, когда копирование программы предыдущего
дня не используется, следует повторить приведенную выше
процедуру 35.
(3) Задание выходных дней
Нажмите на КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и
определите один или несколько дней как
выходные. Нажмите на КНОПКУ ЗАДАНИЯ
ВЫХОДНЫХ ДНЕЙ, и над значком выбранного
дня недели появится индикатор «OFF»
(«ВЫКЛ.»). При повторном нажатии на эту
кнопку индикатор вернется в первоначальное
состояние.
Определение субботы и
воскресенья как
выходных дней.
(HC0185)
