3. Технические характеристики
48
3

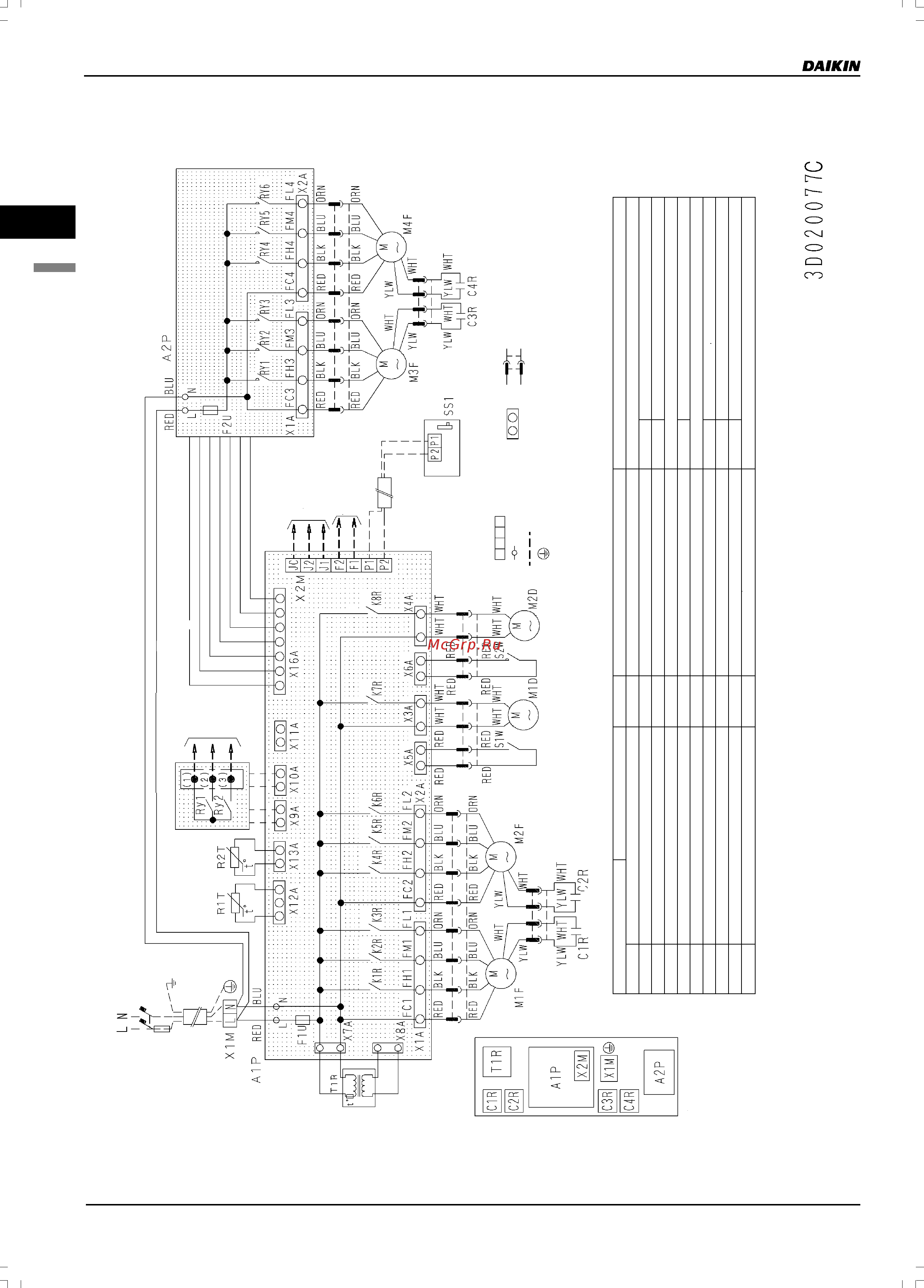

3.3RСхема соединений
ПИТАНИЕ — 1 ФАЗА,
220240 В 50/60 ГЦ
КЛЕММЫ ДЛЯ
ВЫХОДНЫХ
СИГНАЛОВ
АДАПТЕР ДЛЯ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)
(KRP502)
ПУЛЬТ УПРАВЛЕНИЯ
(ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)
КЛЕММЫ ДЛЯ
ВХОДНЫХ СИГНАЛОВ
КЛЕММЫ ДЛЯ
ЦЕНТРАЛИЗОВАННОГО
УПРАВЛЕНИЯ
ПРИМЕЧАНИЯ
1. : КЛЕММЫ
2. : ПРОВОДНОЙ ЗАЖИМ
: РАЗЪЕМ
3. : ЭЛЕКТРОПРОВОДКА ПО МЕСТУ
4. : ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
5. ОБОЗНАЧЕНИЯ ЦВЕТОВ: BLK — ЧЕРНЫЙ, RED — КРАСНЫЙ, BLU — СИНИЙ,
WHI — БЕЛЫЙ, YEW — ЖЕЛТЫЙ, ORN — ОРАНЖЕВЫЙ, GRN — ЗЕЛЕНЫЙ
3
VAM1500FA5VE,
VAM2000FA5VE
L (фаза) — RED (красный) N (нейтраль) — BLU (синий)
A1P Печатная плата управления
A2P Печатная плата интерфейса
C1R`C4R Конденсатор (MF1~M4F)
F1U•F2U Предохранитель (250 В, 10 А)
K1R~K3R Магнитное реле (M1F)
K4R~K6R Магнитное реле (M2F)
K7R Магнитное реле (M1D)
K8R Магнитное реле (M2D)
M1D•M2D Электродвигатель (привода заслонки)
M1F•M3F Электродвигатель вентилятора подачи воздуха
M2F•M4F Электродвигатель вытяжного вентилятора
Q1L`Q4L Термопредохранитель (MF1~ M4F вмонтирован)
RY1 ~ RY3 Магнитное реле (M3F)
RY4~RY6 Магнитное реле (M4F)
R1T Термистор (воздуха в помещении)
R2T Термистор (воздуха вне помещения)
S1W•S2W Концевой выключатель
T1R Трансфрматор (220`240 В/22 В)
X1M Клеммная колодка силового электропитания
X2M Клеммная колодка управления
Дополнительное оборудование
Адаптер для электрических подключении (KRP50`2)
Ry1 Магнитное реле (включения/выключения)
Ry2 Магнитное реле (включение увлажнителя)
Пульт управления
SS1 Переключатель (главный/подчиненный)
Разъем для дополнительного оборудования
X9A Разъем для KRP50`2
X10A Разъем для KRP50`2
X11A Разъем
ЭЛЕКТРИЧЕСКИЙ
ЩИТОК
