6. Дополнительное оборудование
173
6
6.17RBHDM50AJVE, BHDM80AJVE, BHDM100AJVE: Охладитель
(Хладагент R407C: стандартный вариант исполнения/Хладагент R22: по специальному заказу)
17
(HC0261)

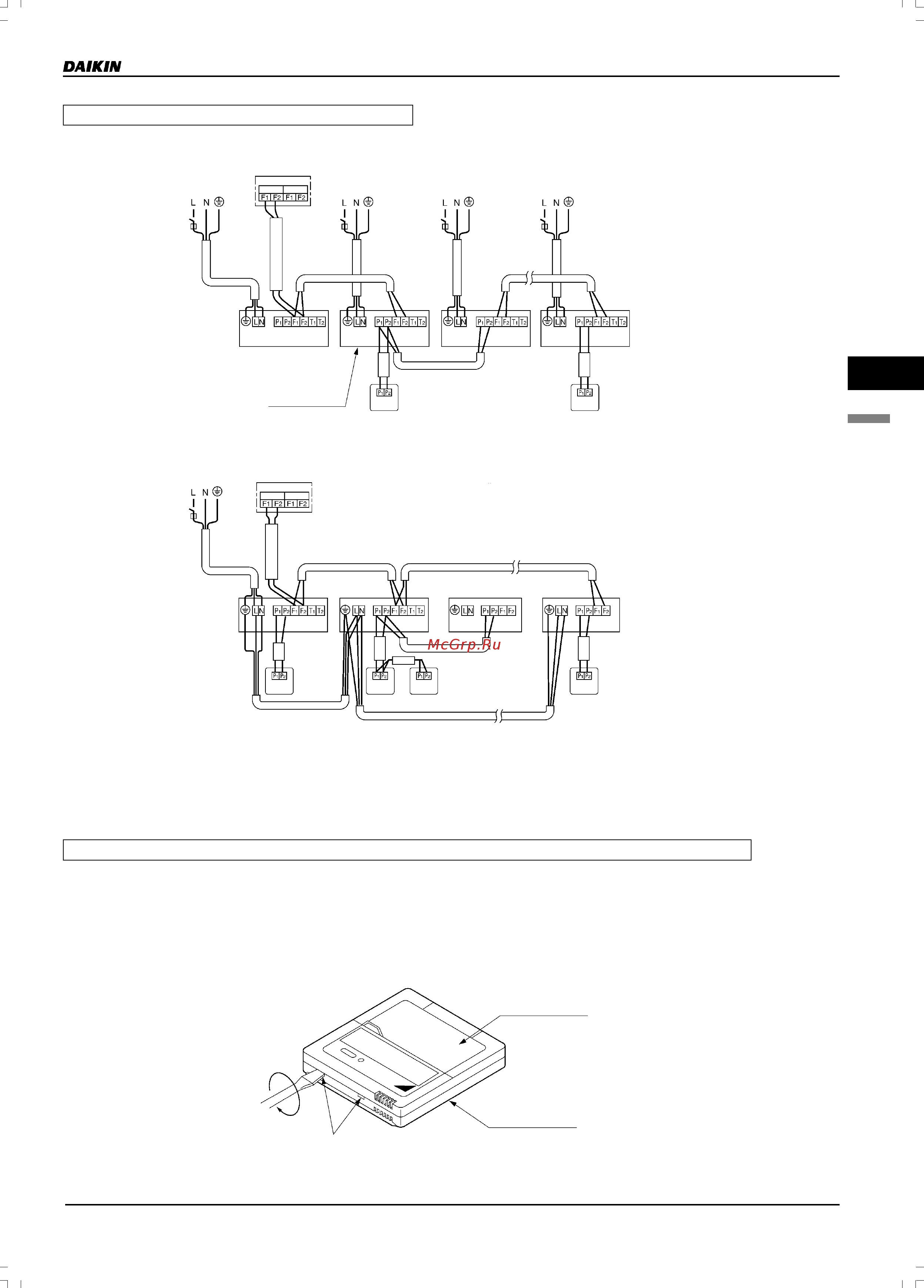

ПРИМЕР ЗАВЕРШЕННОЙ СИСТЕМЫ (2 системы)
1. Использование 1 пульта управления для 1 внутреннего блока (нормальная работа)
Электропитание:
1 фаза,
50 Гц/60 Гц
220u240 В/220 В
Наружный блок
Электропитание:
1 фаза,
50 Гц/60 Гц
220u240 В/220 В
Внутренний блок
Блок BHDM
Блок HRV Внутренний блок
2. Управление группами или использование управления с 2 пультов управления
Наружный блок
Примечание. Задание адресов внутренних блоков для управления группами не
требуется. (Адреса задаются автоматически при включении
электропитания).
Внутренний блок
Внутренний блок
Блок HRV
Блок BHDM
<МЕРЫ ПРЕДОСТОРОЖНОСТИ>
1. Для подачи электропитания на блоки, принадлежащие к одной системе, может использоваться единственный
выключатель. Однако, следует быть внимательным при выборе переключателей и автоматических выключателей для
ответвлений.
2. Не заземляйте оборудование на трубы газоснабжения, на трубы водоснабжения или на молниеотвод, а также в одной
точке с заземлением телефонных аппаратов. Неправильно выполненное заземление может привести к поражению
электрическим током.
УПРАВЛЕНИЕ С 2 ПУЛЬТОВ УПРАВЛЕНИЯ (управление 1 внутренним блоком с 2 пультов управления)
• При использовании 2 пультов управления, один из них должен быть установлен в режим «ГЛАВНЫЙ», а другой — в режим
«ПОДЧИНЕННЫЙ».
ПЕРЕКЛЮЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ MAIN/SUB (ГЛАВНЫЙ/ПОДЧИНЕННЫЙ)
햲 Вставьте отвертку с плоским жалом в паз между верхней и нижней частями пульта управления (в двух местах) и осторожно
снимите верхнюю часть.
На верхней части пульта управления установлена печатная плата.
Верхняя часть
пульта управления
Нижняя часть
пульта управления
Вставьте сюда отвертку и слегка
поверните, чтобы отделить верхнюю часть
пульта управления
