2. Система управления
21
2
Назначение и функции
• С одного пульта управления можно по отдельности
включать/выключать до 64 групп блоков. Кроме того,
с центрального пульта можно одновременно
включать/выключать блоки в каждой зоне. (Также
можно управлять работой при блокированном
управлении и независимой работе устройств в
пределах одной зоны.)
• Рекомендуется использовать эту систему, если
зональная настройка не требуется, или необходимо
управлять блоком HRV вне зависимости от состояния
внутреннего блока группы, подключенного к
центральной линии управления.
Предупреждение
1. Необходимо присвоить номер группы для
центрального управления.
2. Если работа блока HRV взаимно блокирована с
работой внутреннего блока, установите для них
одинаковый номер зоны. При этом для блока HRV
необходимо установить зональный режим.
3. Нельзя производить включение/выключение с пульта
управления блока HRV в зоне 1.
4. В зоне 2 не требуется устанавливать зональный
режим, который уже установлен на заводе
изготовителя.
Установки для блока HRV
Начальная настройка должна проводиться с пульта
управления внутреннего блока или с пульта управления
блока HRV.
• Для зоны 1 ........«ВКЛ» [17(27)•8•02]
• Для зоны 2 ........заводские установки (изменения не
требуются)
Необходимое дополнительное оборудование
• Пульт управления BRC301B61 (в случае
использования)

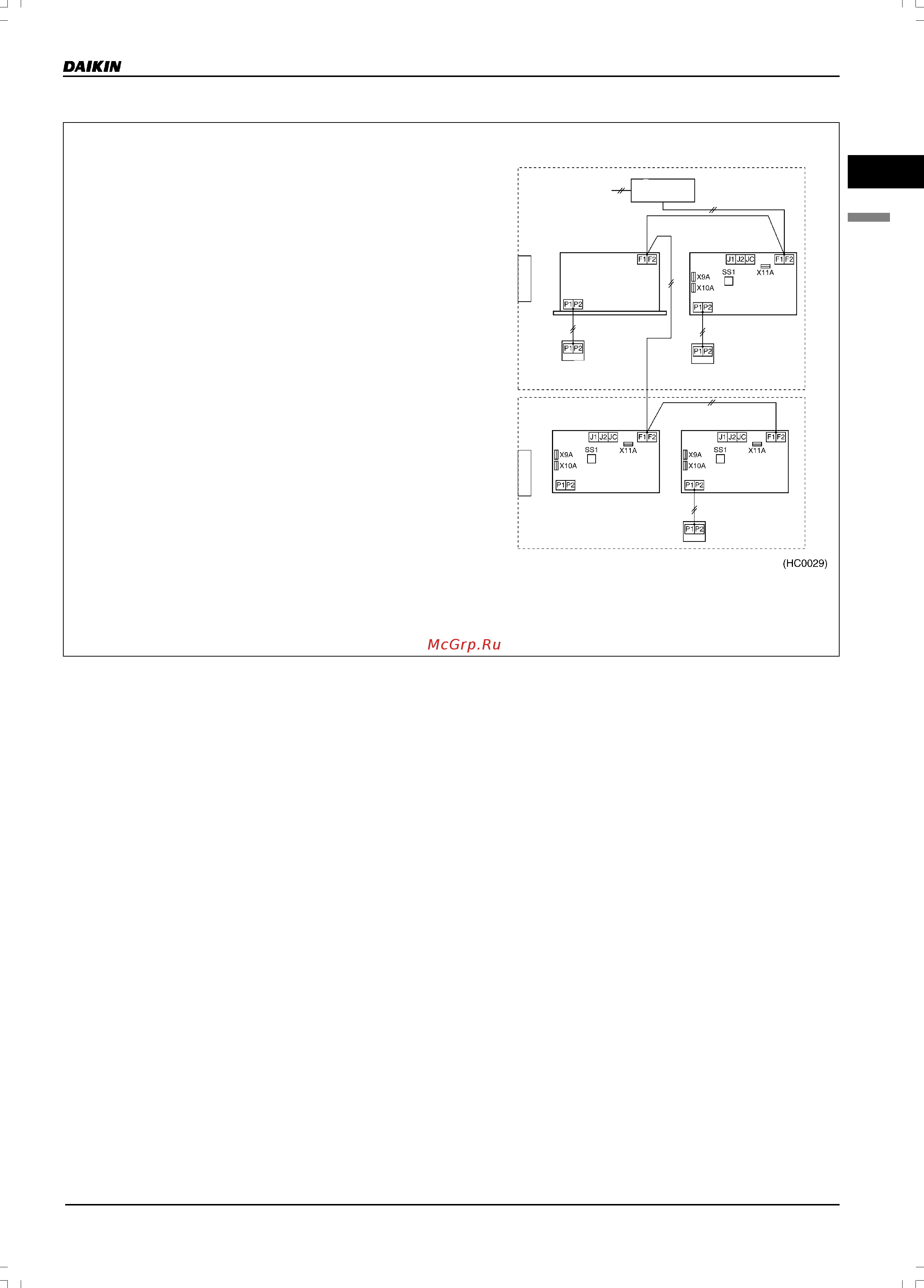

Пример подключения проводки управления
Внутренний блок
Источник
питания
Пульт
управления
блока HRV
Система зонального управления (центральный пульт управления DCS302B61)
Блок HRV
Блок HRV
Пульт управления
блока HRV
Многофункциональный
пульт централизован
ного управления
2
2.2RОсновные конфигурации
Пульт управления
внутреннего блока
Зона 1
Зона 2
Блок HRV
