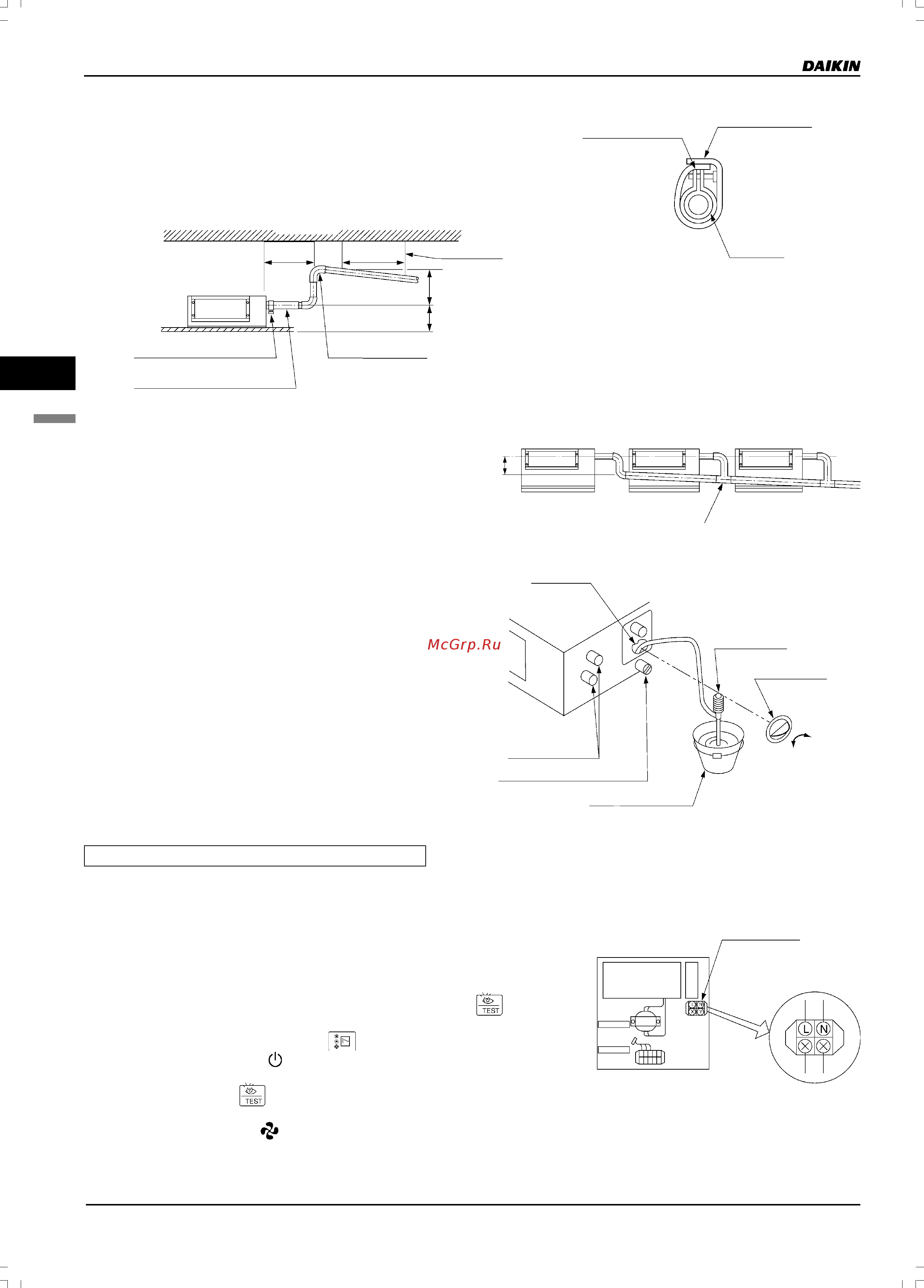

6. Дополнительное оборудование
170
6
6.17RBHDM50AJVE, BHDM80AJVE, BHDM100AJVE: Охладитель
(Хладагент R407C: стандартный вариант исполнения/Хладагент R22: по специальному заказу)
17
<УСТАНОВКА ТРУБОПРОВОДА>
햲 Присоедините дренажный шланг к трубопроводу для отвода
конденсата и изолируйте их.
햳 Присоедините дренажный шланг к выходному штуцеру на внутреннем
блоке и закрепите его хомутом.
햴 Изолируйте дренажный шланг и металлический хомут, используя
прилагаемую герметизирующую прокладку.
(HC0258)
Металлический хомут
(прилагается к блоку)
Большая герметизирующая
прокладка
(прилагается к блоку)
Дренажный шланг
Потолочное перекрытие
Металлический хомут
(прилагается к блоку)
Трубопровод для
отвода конденсата
(местной поставки)
Дренажный шланг
(прилагается к блоку)
300 мм
или менее
Стержень для
подвешивания
11,5 м
Высота в диапазоне
0250 мм
400 мм
или более
100 мм
или более
Обвязка дренажных труб
для нескольких блоков
• Чтобы обеспечить уклон 1:100, установите стержни
для подвешивания через каждые 11,5 м.
• Если используется обвязка дренажных труб для
нескольких блоков, то установите трубы, как
показано на рисунке справа.
햵 По завершении работ по подключению
трубопровода проверьте, что сливаемая
жидкость течет плавно.
• Откройте крышку отверстия для впуска воды,
постепенно подайте в него примерно 1000 cм
3
воды и проверьте, как она вытекает.
Отверстие для
впуска воды
Трубы хладагента
Ремонтное дренажное отверстие
(С резиновой пробкой)
Ведро
<<Подача воды через
смотровое отверстие>>
Портативный насос
Крышка отверстия
для впуска воды
Закрыть
Открыть
Примечание: используйте это
отверстие для слива воды из
дренажного поддона.
ЕСЛИ МОНТАЖ ЭЛЕКТРОПРОВОДКИ ЗАКОНЧЕН
• Проверьте поток из дренажного трубопровода во время работы в режиме ОХЛАЖДЕНИЕ, как описано в разделе
«РАБОТА В ТЕСТОВОМ РЕЖИМЕ».
Клеммная колодка
Внутренняя
печатная
плата
Коробка с электрическими
компонентами
50 Гц: 1 фаза, 220240 В
60 Гц: 1 фаза, 220 В.
ЕСЛИ МОНТАЖ ЭЛЕКТРОПРОВОДКИ НЕ ЗАКОНЧЕН
• Снимите крышку коробки с электрическими компонентами,
подключите к клеммам электропитание и пульт управления.
(См. «ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПРОВОДКИ» (P. 8)).
Затем нажмите на кнопку диагностики/тестового режима «
» на
пульте управления. Блок заработает в тестовом режиме. Нажмите
на кнопку выбора режима работы «
». Затем нажмите на кнопку
включения/выключения «
». Включатся вентилятор и дренажный
насос внутреннего блока. Убедитесь, что вода сливается из блока.
Нажмите на кнопку «
», чтобы вернуться к первоначальному
режиму.
* Режим ВЕНТИЛЯТОР «
» отсутствует.
