6. Дополнительное оборудование
138
6
6.8RDCS301B61: Унифицированный пульт управления включения/выключения
9
햴 Наклейте прилагаемую этикетку на табличку.
Для этикетки с несколькими названиями
Для этикетки с несколькими названиями
Этикетка
Табличка с названиями
Наклейте этикетку, совместив имеющиеся на ней линии с линиями на табличке.
Для отдельных этикеток с названиями
Этикетка
Табличка с названиями
Наклейте этикетку в центре рамки.
Напишите название помещения в рамке этикетки шариковой ручкой или фломастером (на углеводородной основе).
햵 Правильно сориентируйте табличку и установите ее на место.
햶 Закройте верхнюю часть пульта управления.

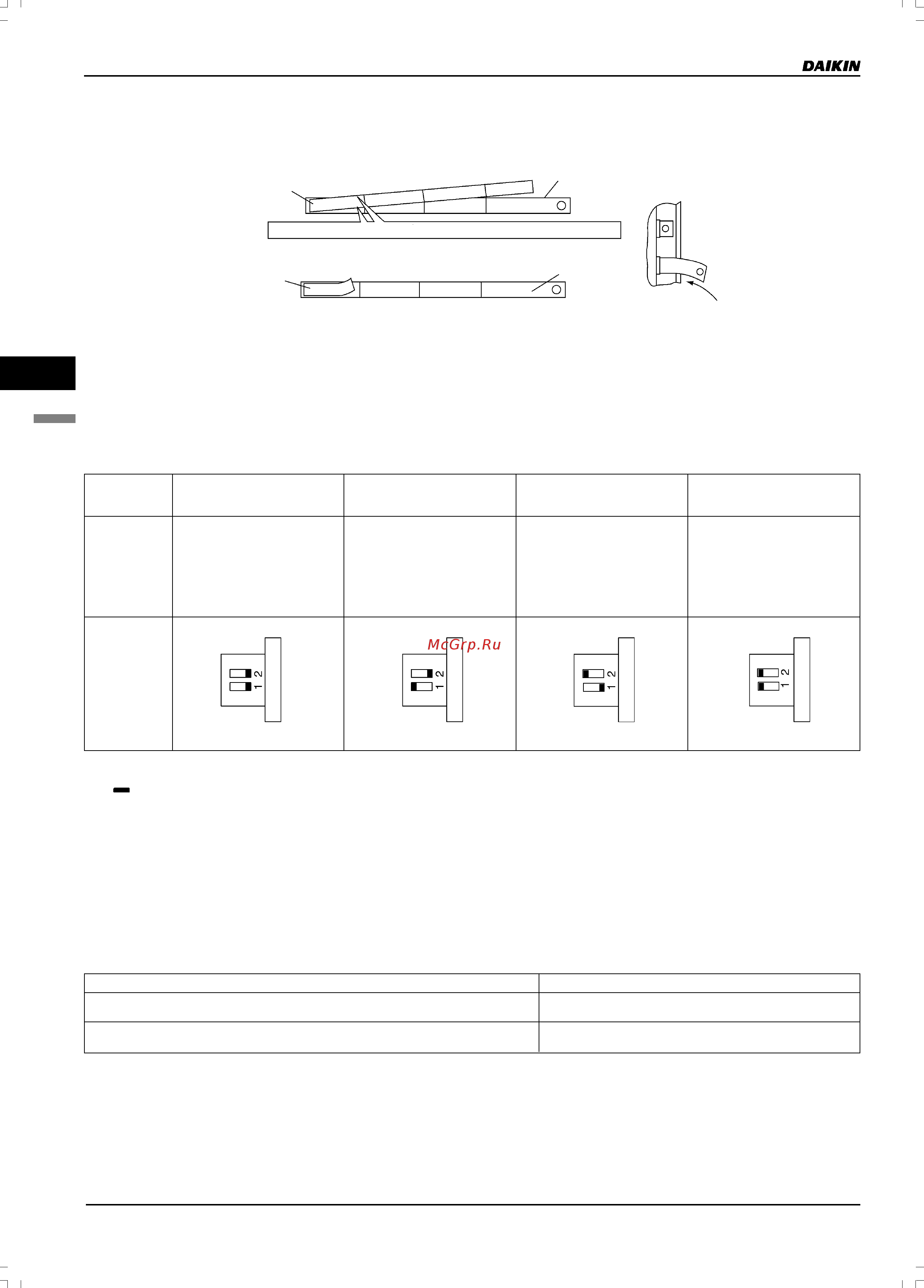

3. ВЫБОР РЕЖИМОВ УПРАВЛЕНИЯ
Могут быть установлены следующие четыре режима управления.
ПРИМЕЧАНИЕ
•
обозначает положение переключателя.
• Установите режим управления до включения электропитания.
• При использовании совместно с центральным пультом управления, приоритет имеет режим управления с центрального
пульта управления.
4. ТАБЛО НЕИСПРАВНОСТИ
Мигание ламп указывает на неисправность. Обратитесь к вашему дилеру Daikin.
При включении электропитания в течение примерно одной минуты могут светиться все лампы на пульте, лампа «ПОД
ИНТЕГРИРОВАННЫМ УПРАВЛЕНИЕМ ГЛАВНОГО КОМПЬЮТЕРА» может мигать, а система при этом может не реагировать на
команды.
Данное состояние не указывает на неисправность.
Состояние ламп Информация о неисправности
Мигание сигнальной лампы работы Указывает на неисправность во внутреннем блоке в группе, к
которой относится мигающая лампа.
Мигание лампы «ПОД ИНТЕГРИРОВАННЫМ УПРАВЛЕНИЕМ ГЛАВНОГО КОМПЬЮТЕРА» Указывает на неисправности в дополнительных пультах
централизованного управления.
(HC0191)
3PA53843
Режим
управления
Индивидуальное управление Централизованное управление
Разрешение управления
таймером с индивидуального
пульта управления
Запрет управления включением и
выключением с индивидуального
пульта управления
Описание
Включение и выключение
производятся как с центрального
пульта управления, так и с
индивидуального пульта
управления.
Включение и выключение могут
свободно производиться с
индивидуального пульта
управления в интервале между
включением и выключением,
произведенными с пульта
общего включения и выключения.
При использовании совместно с
программируемым таймером
включение и выключение свобод
но производятся с индивидуаль
ного пульта управления в предва
рительно заданные интервалы
времени, но включение невоз
можно, если включен таймер.
Включение и выключение произ
водятся только с индивидуаль
ного пульта общего включения и
выключения. Внутренние блоки
не могут быть включены или
выключены с индивидуального
пульта управления.
Положение
переключателя
DS2
РЕЖИМ УПРАВЛЕНИЯ
ВКЛ.
РЕЖИМ УПРАВЛЕНИЯ
ВКЛ.
(Заводская установка)
РЕЖИМ УПРАВЛЕНИЯ
ВКЛ.
РЕЖИМ УПРАВЛЕНИЯ
ВКЛ.
