6. Дополнительное оборудование
149
6
6.10RKDGL100A, KDGL150A, KDGL200A, KDGL250A: решетка всасывания и выпуска воздуха
10
6.10 K@DGL100A, K@DGL150A, K@DGL200A, K@DGL250A: решетка всасывания и
нагнетания воздуха
Модель KDGL100A KDGL150A KDGL200A KDGL250A
VAM150FAVE VAM250FAVE VAM500FAVE VAM800FA5VE
Модели, для которых предназначена
решетка VAM350FAVE VAM650FAVE VAM1000FA5VE
VAM1500FA5VE
VAM2000FA5VE
Номинальный диаметр трубы (мм) ∅100 ∅150 ∅200 ∅250
Подавление шума (дБ) приблиз. 6 приблиз. 6 приблиз. 11 приблиз. 11
Эффективная площадь проходного
сечения (см
2
) 187 257 333 438
Масса (кг) 2,4 3,3 4,5 5,2
Применение и характеристики
• Решетка может быть установлена в любом месте и соединена с воздуховодом.
• Решетка эффективно снижает общий шум теплообменника, передаваемый по воздуховоду.
Предостережения
• Не устанавливайте решетку в местах с чрезмерно высокой температурой.
• Не устанавливайте решетку в местах с сильным задымлением, с большим содержанием масел в воздухе и с высокой
влажностью.

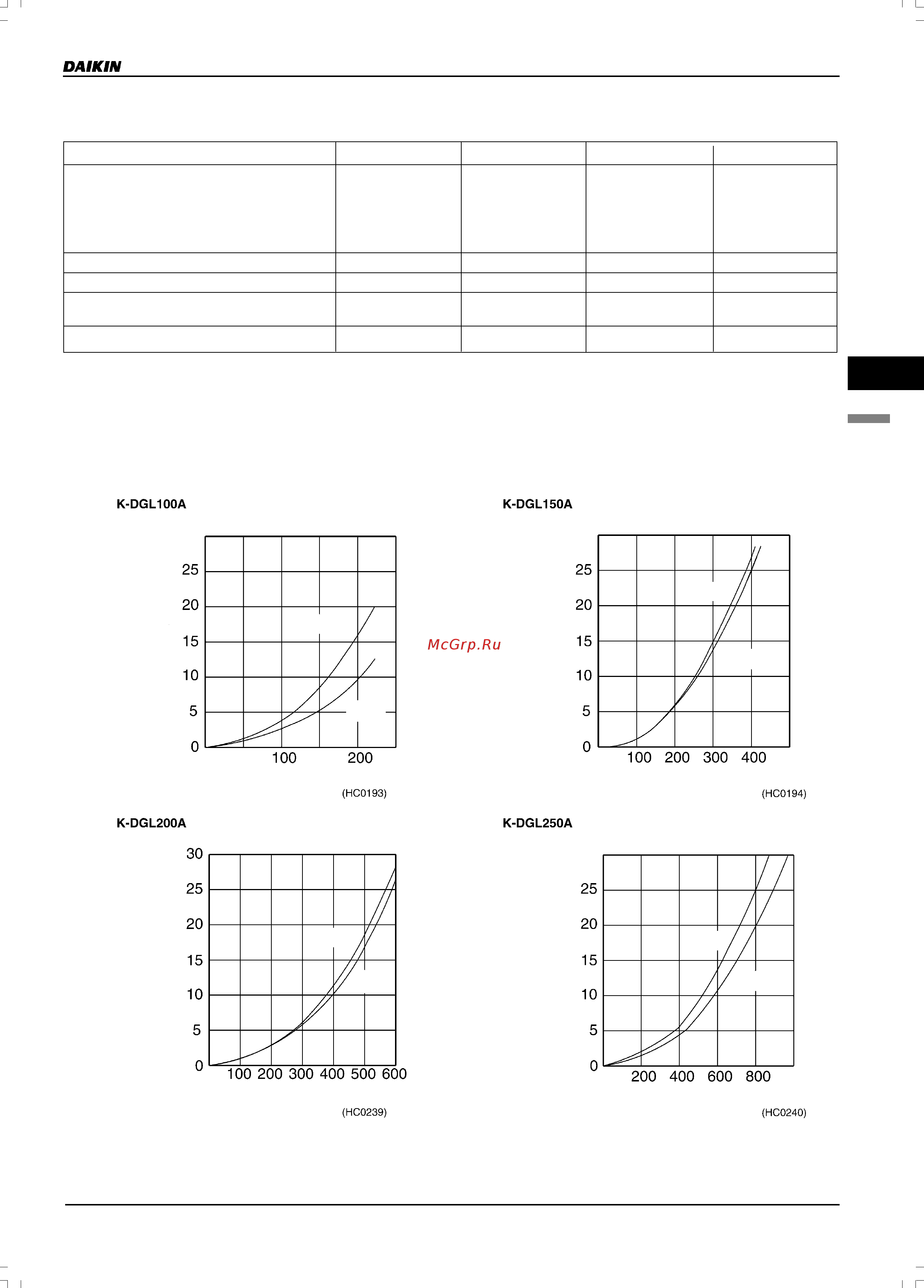

Кривые потери давления
Подача воздуха (м
3
/час)
Статическое давление (Па)
Подача воздуха
Удаление
воздуха
Подача воздуха (м
3
/час)
Статическое давление (Па)
Подача
воздуха
Удаление
воздуха
Подача воздуха (м
3
/час)
Статическое давление (Па)
Подача
воздуха
Удаление
воздуха
Подача воздуха (м
3
/час)
Статическое давление (Па)
Подача
воздуха
Удаление
воздуха
