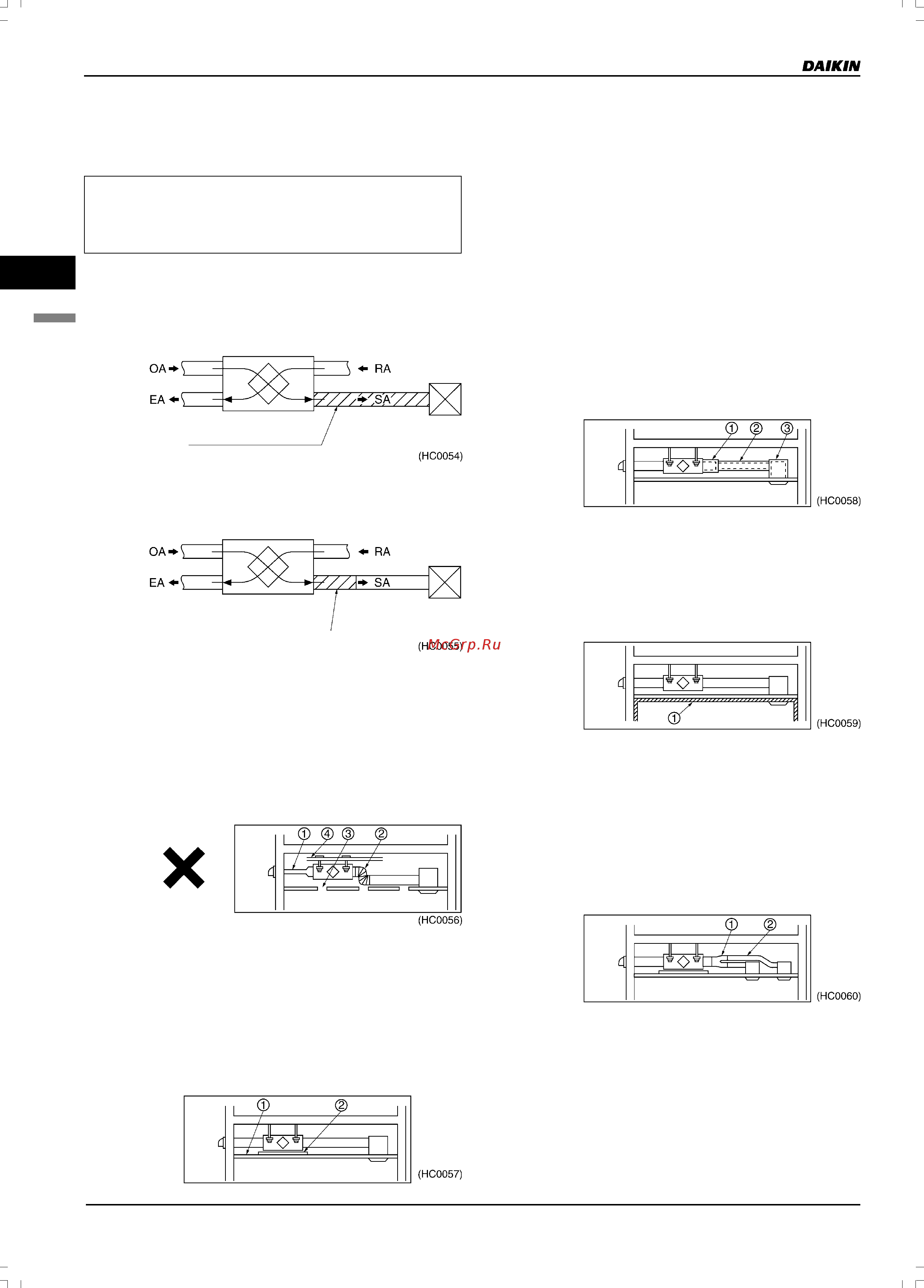

4. Монтаж
66
4
4.1RСнижение эксплуатационного шума
1
4. Монтаж
4.1 Снижение эксплуатационного
шума
Решетка на всасывании и выпуске воздуха в процессе
работы может издавать шум, на 8…11 дБА превышающий
шум блока HRV. При установке этого блока в помещении с
низким уровнем шума следует принять меры по снижению
эксплуатационного шума.
4.1.1 Способы снижения шума
1. Шум, слышимый из воздуховыпускного отверстия, может
быть уменьшен просто нанесением звукоизолирующего
материала на воздуховод SA (подача воздуха в
помещение).
Блок HRV
Решетка на
всасывании и
выпуске воздуха
Нанести звукоизолирующий
материал на воздуховод SA
Гибкий
воздуховод
2. Более эффективное снижение шума можно обеспечить
нанесением звукоизолирующего материала на часть
воздуховода SA, расположенную ближе к корпусу блока,
чем к решетке на всасывании и выпуске воздуха.
Блок HRV
Решетка
всасывания и
выпуска воздуха
Для эффективного снижения шума нанести
звукоизолирующий материал на эту часть.
Гибкий
воздуховод
4.1.2 Меры по снижению шума,
издаваемого оборудованием
подпотолочного типа и
воздуховодами
1. Если при установке моделей с большим расходом воздуха
(650 м
3
/ч или более) предполагается применять
звукоизолирующий материал, то по мере возможности
избегайте следующих конструктивных решений (рис. 1).
햲 Не используйте воздуховоды слишком маленького
диаметра (пример: (250 → ∅150, ∅200 → ∅100)
햳 Не используйте воздуховоды с гофрированными
секциями с резким изгибом (особенно с
присоединением гофрированных секций к
воздуховыпускному отверстию корпуса блока)
햴 Отверстия в фальшпотолке
햵 Не подвешивайте блок с использованием материала, не
обладающего достаточной прочностью
См. «Меры предосторожности при установке и
эксплуатации блока» на с. 77 и 87.
2. Примите следующие меры по снижению шума (рис. 2).
햲 Используйте фальшпотолок со звукоизоляцией.
Примечание
Некоторые фальшпотолки со звукоизоляцией не очень
эффективно снижают низкочастотную составляющую шума.
햳 Разместите шумопоглощающий материал под
источником эксплуатационного шума.
Примечание
При использовании звукоизоляционного материала
необходимо покрыть им весь корпус блока. Следует, однако,
заметить, что для некоторых моделей использование
звукоизоляционного материала недопустимо, так как при
этом может ухудшиться вентиляция, обеспечивающая отвод
выделяемого блоком тепла.
4.1.3 Снижение шума, слышимого из
воздуховыпускного отверстия
(отверстия всасывания)
1. Для уменьшения шума подпотолочных моделей с
воздуховодами рекомендуется использовать
дополнительное оборудование (рис. 3).
햲 Звукопоглощающая камера (глушитель)
햳 Гибкий воздуховод
햴 Звукопоглощающая решетка на всасывании и выпуске
воздуха
2. Если использование перечисленного выше
дополнительного оборудования не привело к
удовлетворительному результату или в случае
использования подпотолочной модели кассетного типа,
примите следующие меры.
햲 Нанесите звукопоглощающий материал внутри
помещения.
3. Для уменьшения шума воздушного потока, слышимого из
воздуховыпускного отверстия (отверстия нагнетания)
подпотолочной модели с воздуховодами, используйте
гибкий воздуховод малого диаметра, отличающийся
повышенным звукопоглощением. Это обеспечит
дополнительное снижение шума.
햲 Воздуховод с разветвлением (для прохода воздуха по
двум воздуховодам для снижения скорости потока и
воздуховыпускных отверстий (отверстий нагнетания).
햳 Гибкий воздуховод
4. Установка блока, при котором источник шума находится в
углу помещения, позволяет снизить шум лишь частично:
персонал, находящийся в центре помещения, будет
избавлен от раздражающего шума, однако те, кто
находится в углу помещения, будут продолжать
подвергаться его воздействию. Чтобы избежать этого,
постарайтесь найти такое место для установки, для
которого шум был бы наименее слышен каждым из
находящихся в помещении людей.
Рис. 1
Рис. 2
Рис. 5
Рис. 4
Рис. 3
