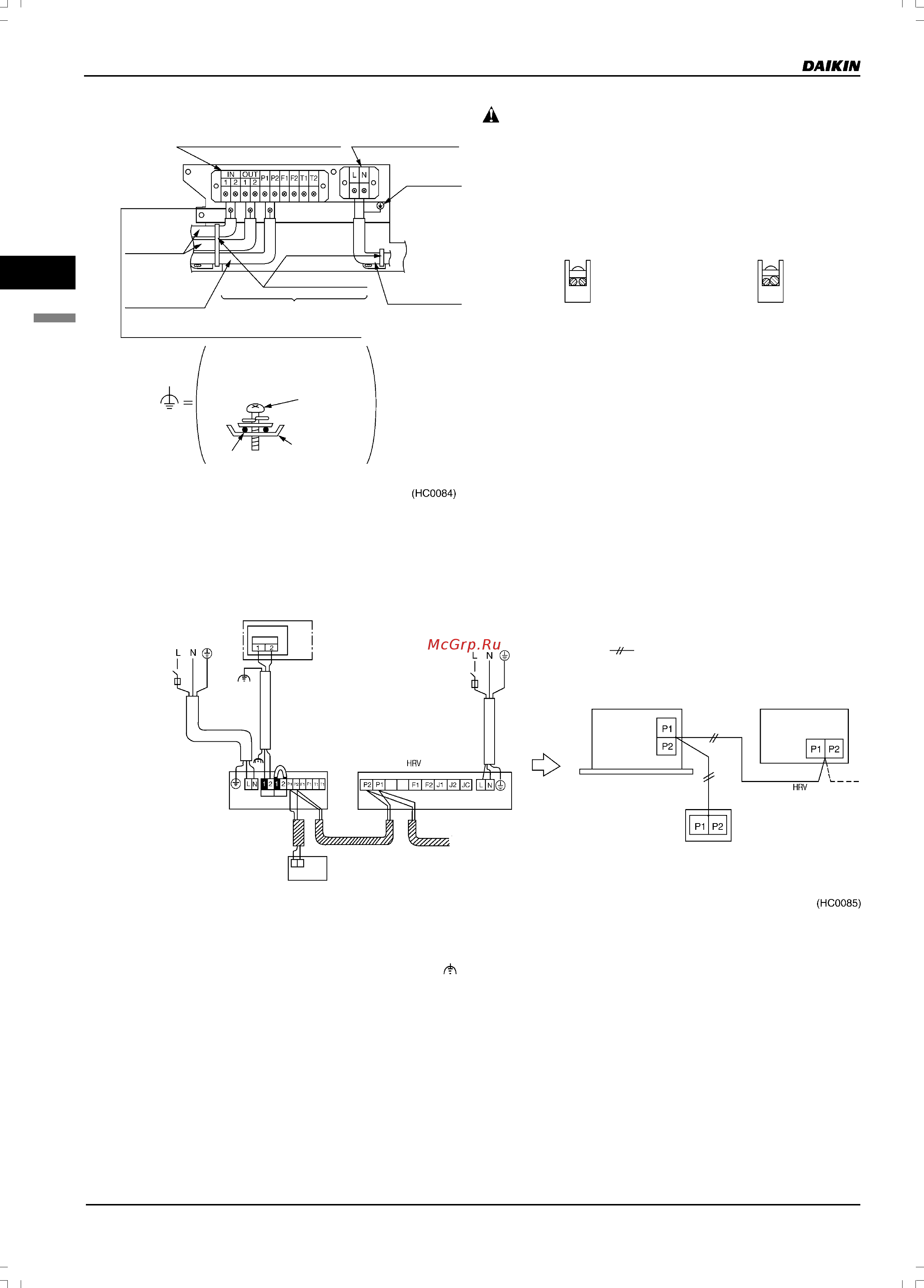

4. Монтаж
80
4
4.8RПрокладка электропроводов
8
Вид со стороны VRV
Клеммная колодка для проводки
управления
Клеммная колодка для
проводки электропитания
Клемма
заземления
Провода
электропитания
Хомут
(прилагается)
Провода местной поставки
Клемма заземления (прилагается)
Провода
блока
Провода пульта
управления
Экранирующую оплетку
экранированных проводов следует
заземлить.
Винт заземления
(прилагается)
Тарельчатая шайба
(прилагается)
Экранирующая
оплетка
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Не подключайте провода различной толщины к одной и
той же клемме электропитания. Неплотное соединение
может привести к перегреву. Для подключения
нескольких проводов силового электропитания
используйте провод сечением 2 мм
2
(∅1,6).
Провода с одинаковым
сечением
Провода с различным
сечением
2. Суммарный ток в точке разветвления проводки между
внутренними блоками не должен превышать 12 А. При
использовании двух силовых проводов сечением более
2мм
2
(∅1,6) ответвление выполняется снаружи
электрического щитка блока в соответствии с
электротехническими нормами. Ответвление имеет
изоляцию не хуже изоляции силовой проводки.
3. Не подключайте провода различной толщины к одной и
той же клемме заземления. Неплотное соединение
может привести к нарушению защиты.
4. Проводка силового электропитания должна
располагаться отдельно от других проводов, чтобы
устранить шумы.
5. Информация по подключению пульта управления
содержится в «ИНСТРУКЦИИ ПО УСТАНОВКЕ ПУЛЬТА
УПРАВЛЕНИЯ».
Пример подключения проводов
Наружный блок/BS блок
Электропитание
1 фаза, 50 Гц
220240 В
Электропитание
1 фаза, 50 Гц
220240 В
Внутренний блок
Внутренний блок
Пуль управления VRV
Обозначения
провода управления
Пульт управления (VRV)
Электрический
щиток
Провода управления
• Все провода управления, кроме проводов пульта управления, имеют полярность и должны подключаться в соответствии
с символами на клеммах.
• Для проводки управления должны использоваться экранированные провода. Экранирующую оплетку экранированных
проводов следует подключить к клемме заземления "
", используя винт заземления и тарельчатую шайбу.
• Для проводки управления могут быть использованы изолированные провода, однако они не обеспечивают
электромагнитную совместимость (EMC) (согласно указаниям ЕС).
• При использовании изолированного провода электромагнитная совместимость должна соответствовать японским
стандартам, перечисленным в Законе об электроприборах.
VRV
VRV
