2. Система управления
12
2
2.2RОсновные конфигурации
2
Независимая система
• Основной метод управления
блоком HRV. В этом случае на каждом
блоке HRV устанавливается отдельный
пульт управления.
Блок HRV
Пульт управления блока HRV
Управление с двух пультовГрупповое управление
Блокировка с системами VRV или SkyAir

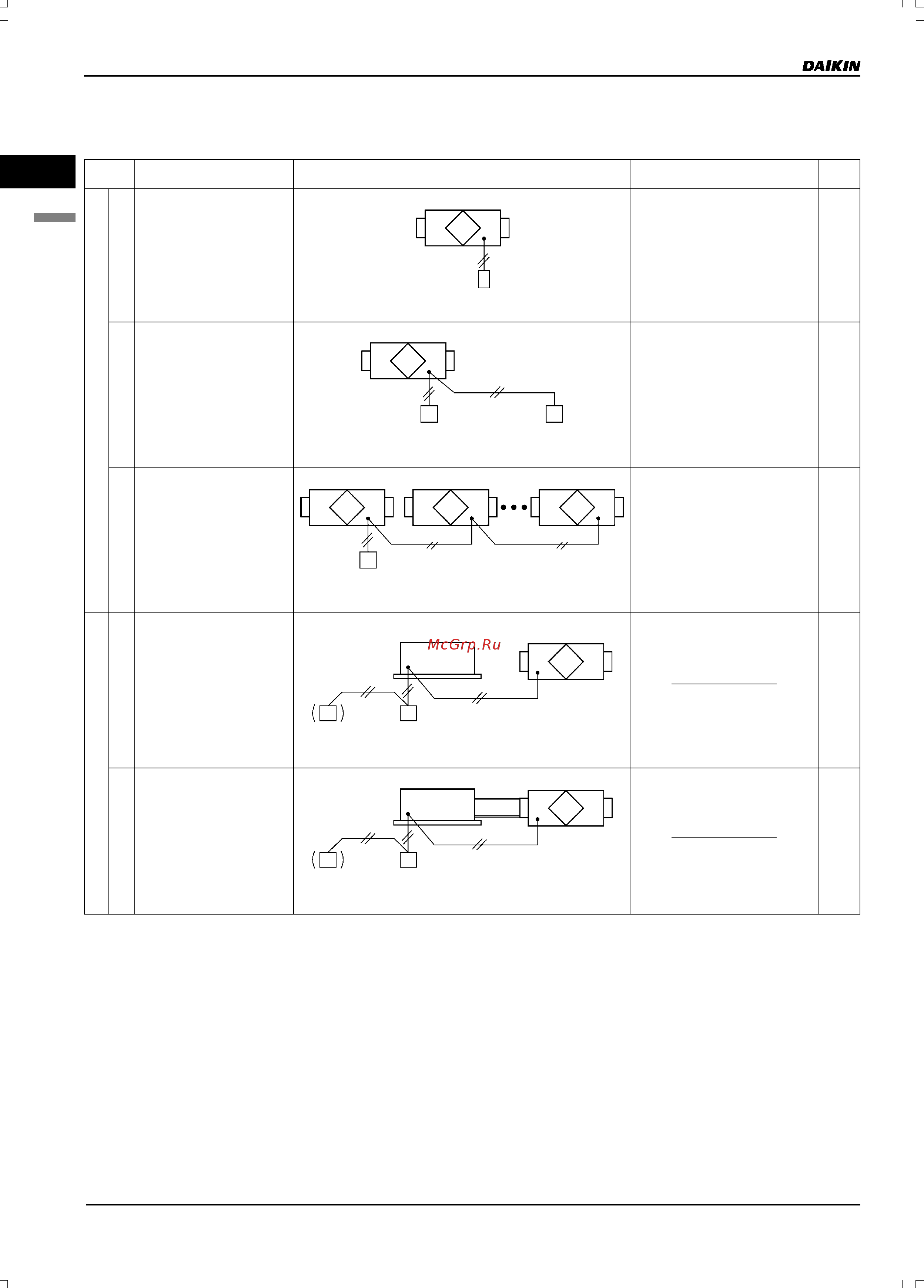

2.2 Основные схемы
1. Варианты систем управления
Система
управления
Управление главным
переключателем
BRC301B61
Пульт управления с ЖКIдисплеем
• Местное или дистанционное
управление блоком HRV
осуществляется рядом с блоком или с
удаленного места, а на дисплее будет
показан выбранный режим
управления.
(Приоритет последней установки)
Пульт управления
для блока HRV
Блок HRV
Пульт управления
для блока HRV
BRC301B61
Пульт управления с ЖКIдисплеем
• Одновременное управление
несколькими блоками,
установленными, например, в одном
большом помещении.
Блок HRV Блок HRV Блок HRV
Пульт управления
блока HRV
BRC301B61
Пульт управления с ЖКIдисплеем
Блокировка в одной группе
• Блок HRV включается при каждом
включении внутреннего блока, а также
может управляться независимо с
пульта управления внутреннего блока,
даже если внутренний блок выключен.
Внутренний блок
Блок HRV
Пульт управления
блока HRV
Пульт управления
внутреннего блока
Система с прямым подключением
• В одной группе с пульта управления
внутреннего блока можно управлять
работой как внутреннего блока, так и
блока HRV, соединенных
воздуховодом.
Внутренний блок
Блок HRV
Пульт управления
блока HRV
Пульт управления
внутреннего блока
Необходимое дополнительное оборудованиеОписание системы
