2. Система управления
24
2
Пульт управления Установка
Внутренний блок Подчиненный
Блок HRV Главный
Назначение и функции
• После включения кондиционера блок HRV включается
с заданной задержкой времени.
Предупреждение
1. Предварительное охлаждение/нагрев возможны
только при блокировке режима работы блока HRV с
одной или двумя группами внутренних блоков.
(Данный режим невозможен, если блок HRV работает
в автономном режиме.)
2. Во время начальной настройки можно выбрать время
задержки в 30/45/60 минут. Если заданного времени
задержки недостаточно, его можно увеличить еще на
30/60/90 минут, но только для предварительного
нагрева.
3. Поскольку эта система предусматривает управление
с двух пультов (для внутреннего блока и блока HRV),
необходимо провести настройки
главный/подчиненный (master/slave)

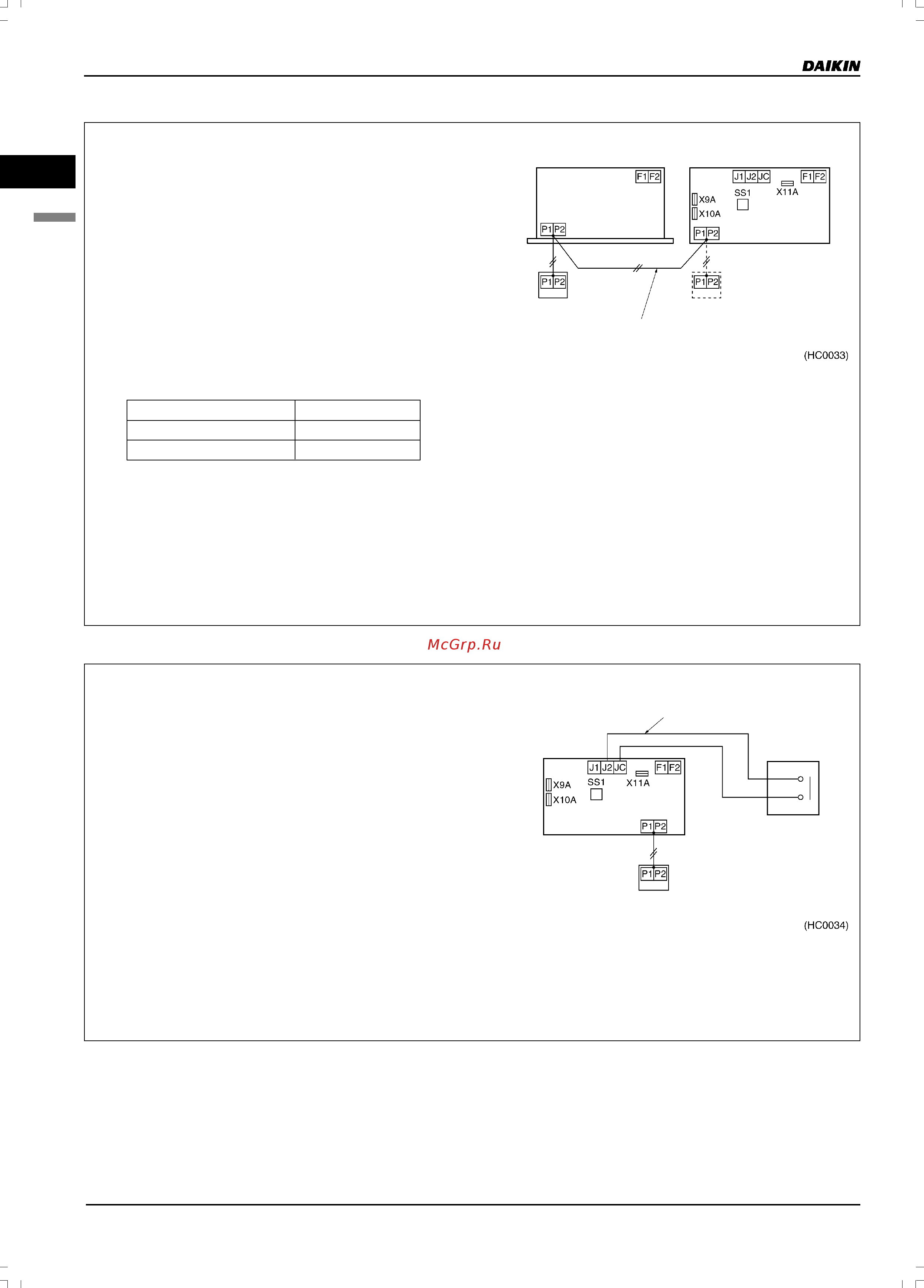

Пример подключения проводки управления
Пульт управления
внутреннего блока
Длина линии не должна
превышать 500 м
Предварительное охлаждение и предварительный нагрев
Пульт управления блока HRV
Внутренний блок
Установка переключателей блока HRV
Начальная настройка должна проводиться с пульта
управления внутреннего блока.
• Установка «Предварительное охлаждение/нагрев
ВКЛ/ВЫКЛ»
................................... «ВКЛ» [17(27)•2•02]
• Настройка времени предварительного
охлаждения/нагрева
................................... «Время» [17(27)•3•*1]
• Настройка дополнительного времени
предварительного нагрева
................................... «Время» [17(27)•9•*2]
*1: Настройка 01 для 30, 02 для 45 и 03 для 60 минут.
*2: Настройка 01 для 0 (заводская настройка), 02 для 30,
03 для 60 и 04 для 90 минут.
Необходимое дополнительное оборудование
• Не требуется
2.3RПрименимые конфигурации
3
Блок HRV
Назначение и функции
• Блок HRV можно дистанционно включать/выключать с
помощью удаленного нормальноразомкнутого
сухого контакта.
Предупреждение
1. Если система находится под групповым управлением,
входной сигнал для одного из блоков
включает/выключает группу блоков.
Пример подключения проводки управления
Блок HRV
Пульт управления
блока HRV
Режим дистанционного управления с помощью внешних сигналов
Зажимы для подключения по
месту нормально
разомкнутого сухого контакта
на16 В,10 мА
Длина линии не должна превышать 50 м
Установка переключателей блока HRV
• Изменения не требуются
Необходимое дополнительное оборудование
• Не требуется
