4. Монтаж
82
4
4.9RНачальная установка
9

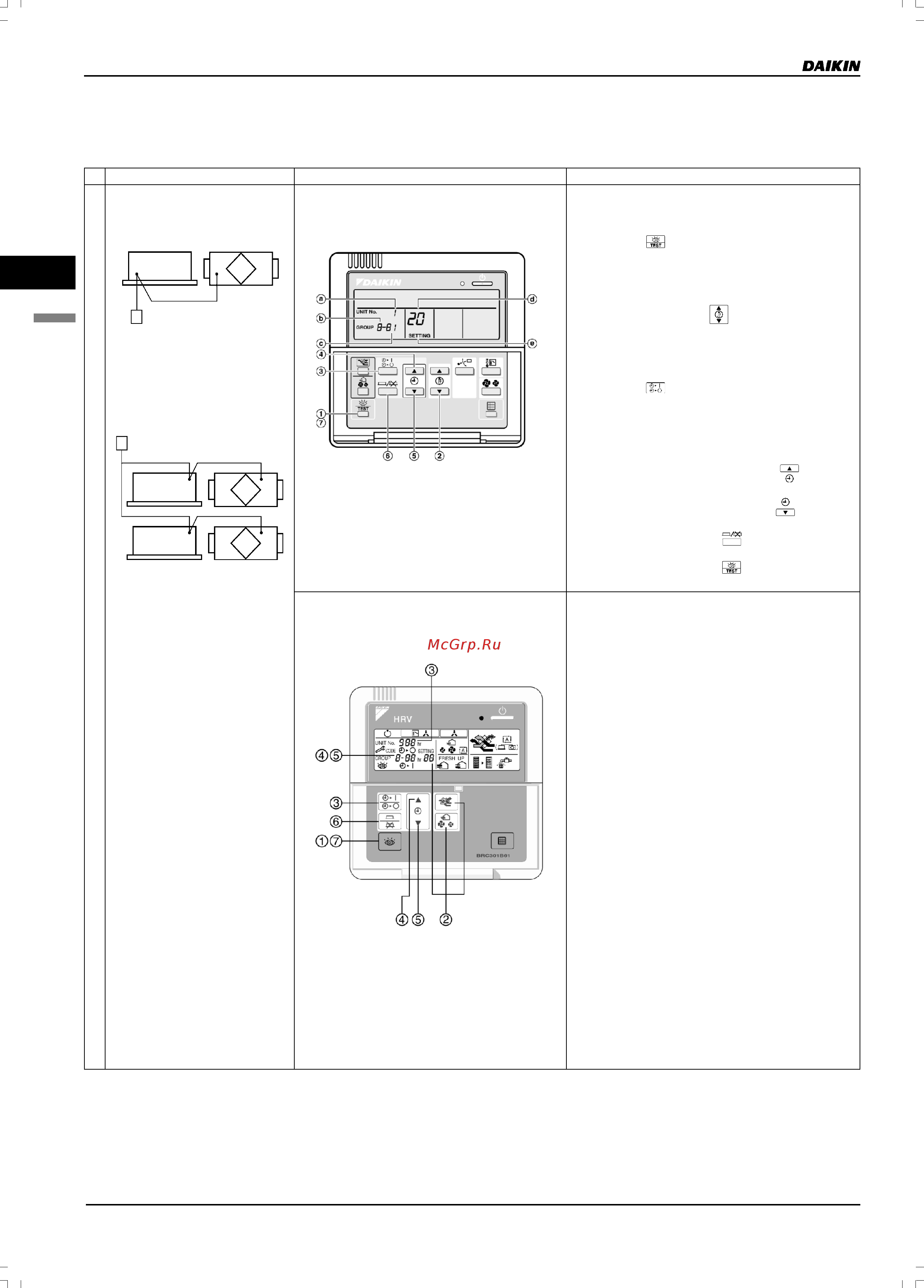

4.9 Начальная настройка
4.9.1 Начальная настройка с помощью пульта управления для внутреннего блока
Цель Устройство управления Процедура начальной установки
• Совместная работа • Пульт управления внутреннего блока BRC1C517
Пульт управления внутреннего
блока
• При использовании только
централизованного управления
Центральный пульт
управления
Ниже описан порядок установки
параметров.
햲 В режиме нормальной работы нажмите на
кнопку «
» и удерживайте ее не менее
четырех секунд; в результате произойдет
переход в режим ЗАДАНИЯ ЗНАЧЕНИЙ В
ПОЛЯХ.
햳 Выберите требуемый НОМЕР РЕЖИМА с
помощью кнопки «
».
햴 В режиме группового управления при
установке параметров каждого из
внутренних блоков (если были выбраны
режимы № 20, 21, 22 и 23) нажмите на
кнопку «
» и выберите НОМЕР
ВНУТРЕННЕГО БЛОКА, для которого
должны быть заданы значения. (Эта
операция не является необходимой, если
установка значений производится для
группы.)
햵 Нажмите на верхнюю кнопку «
» и
выберите ПЕРВЫЙ КОД.
햶 Нажмите на нижнюю кнопку «
» и
выберите ВТОРОЙ КОД.
햷 Нажмите на кнопку «
» один раз;
текущие значения УСТАНОВЛЕНЫ.
햸 Нажмите на кнопку «
», чтобы вернуться
в РЕЖИМ НОРМАЛЬНОЙ РАБОТЫ.
• BRC301B61
Ниже описан порядок установки
параметров.
햲 Когда блок находится в режиме
нормальной работы, нажмите на кнопку
ПРОВЕРКИ и удерживайте ее не менее
четырех секунд; в результате произойдет
переход в режим задания значений.
햳 С помощью кнопки РЕЖИМ ВЕНТИЛЯЦИИ
И РАСХОД ВОЗДУХА выберите
требуемый номер режима (индикатор
кода начнет мигать).
햴 Чтобы установить параметры для
отдельного блока в режиме группового
управления, нажмите на кнопку
УСТАНОВКА ТАЙМЕРА ВКЛ./ВЫКЛ. и
выберите номер блока («Unit No.»), для
которого должны быть заданы значения.
(Эта операция не является необходимой,
если установка значений производится
для всей группы.)
햵 Нажмите на верхнюю кнопку ТАЙМЕР и
выберите номер устанавливаемого
переключателя («setting switch No»).
햶 Нажмите на нижнюю кнопку ТАЙМЕР и
выберите номер устанавливаемой
позиции («setting position No»).
햷 Нажмите на кнопку ПРОГРАММА/ОТМЕНА
один раз, чтобы ввести текущие значения
(индикатор кода прекратит мигать и
включится).
햸 Нажмите на кнопку ПРОВЕРКА, чтобы
вернуться в режим нормальной работы.
Примечание
При установке значений в нескольких полях для одного внутреннего блока (или группы блоков) следует повторить пункты от
2 до 6 приведенного выше порядка установки; в завершение следует перейти в режим «нормальной индикации», выполнив
пункт 7.
(HC0093)
